- 以 16GT/s 的速度对 PCI Express 4.0 波形进行 128/130 比特解码
- 支持分别以 8GT/s、5GT/s 和 2.5GT/s 的速度对 PCIe 3.x、2.x、1.1x 和 1.0 进行解码
- 为信号提供自动或手动解码设置
- 对串行数据进行波形至数据包级解码,以便获得更高的洞察力
- 提供从原语到链路层及传输层的纯数据包级解码
- 能够对全双工串行总线进行双向符号和数据包级别的解码
- 搜索 PCI Express 原语和误码
- 能够将符号和数据包列表保存为 .csv 和 .txt 文件

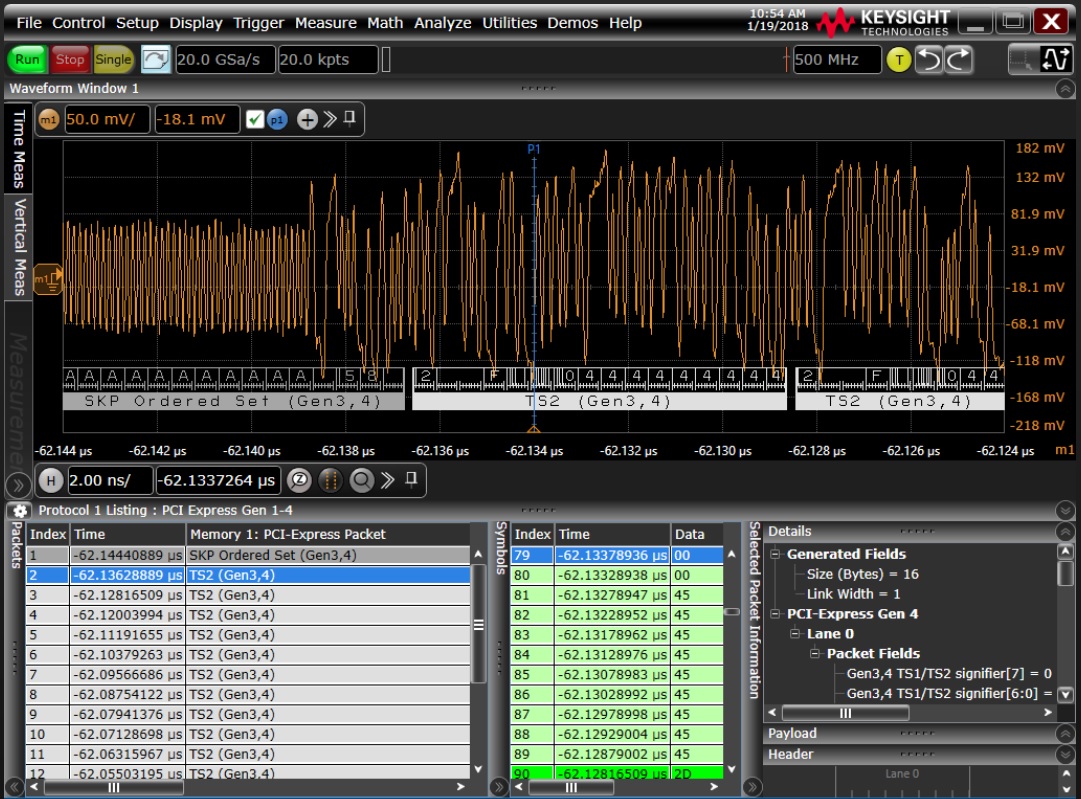

当分析 PCI Express 串行数据流时,Keysight Technologies N8816B PCI Express 4.0 协议浏览器(PV)软件提供了一种先进的方法,使您可以查看和关联模拟域和数据域,获得更深入的洞察。它不仅提供基本的符号和字符解码,还提供波形、符号、字符、链路和交易层数据包乃至比特级的时间相关视图。这使您能够轻松地找到导致通信故障的逻辑源或模拟源。N8816B 软件能够与 Keysight Z 系列、V 系列、Q 系列、X 系列和 90000A 系列 Infiniium 示波器兼容,并支持对 PCI Express 1.0、1.1、2.x、3.x 和 4.0 标准进行协议解码,解码速度可达到 PCIe 支持的速度 16GT/s。
