要点

快速适应无线器件不断演进的测试要求

MXA 信号分析仪专为测试无线器件而设计,提供了最新的参数测试和射频功能测试,可以帮助您快速、自信地表征来自无线器件的各种信号。 直观的多点触控界面可以显著降低测量复杂性,即使是测试更先进的器件也能轻松完成。

  • 拥有 10 Hz 至 50 GHz 的宽阔频率范围以及最高 160 MHz 的分析带宽,让您可以查看更多信号细节
  • 硬件加速的功率测量、快速显示更新速率、快速游标峰值搜索以及快速扫描等功能特性可以大大缩短测试时间
  • 能够进行更长时间的 I/Q 采样,实现全面的信号表征
  • EVM 最低达 0.3%(–50 dB),让您可以准确分析复杂的信号
  • 利用 PathWave X 系列应用软件的一键式测量功能,让测试变得更简单
  • 全频段实时频谱分析功能,让您可以捕获偶发或瞬态信号

最大限度加快故障诊断速度

MXA 信号分析仪能够提供经过校正的测量结果,支持更短的设置时间和自定义测量显示,从而帮助您更快地找出并解决问题。 颜色编码结果和耦合游标,使您可以轻松识别新一代无线器件中的测量结果和重要事件。

主要技术指标

频率
10 Hz to 50 GHz
1 GHz 时的 DANL
-172 dBm
最大分析带宽
160 MHz
最大实时带宽
160 MHz
1 GHz 时,10 kHz 频偏处的相位噪声
-114 dBc/Hz
类型
Benchtop
频率
1 GHz 时的 DANL
最大分析带宽
最大实时带宽
1 GHz 时,10 kHz 频偏处的相位噪声
类型
10 Hz to 50 GHz
-172 dBm
160 MHz
160 MHz
-114 dBc/Hz
Benchtop
查看更多
带宽选件:
25 MHz
40 MHz
85 MHz
125 MHz
160 MHz
1 GHz 时的 DANL:
-172 dBm
外观因素 :
n/a
频率:
10 Hz to 50 GHz
频率选件:
3.6 GHz
8.4 GHz
13.6 GHz
26.5 GHz
32 GHz
44 GHz
50 GHz
Mixers to 1.1 THz
最大分析带宽:
160 MHz
最大频率:
50 GHz
最大实时带宽:
160 MHz
总体幅度精度:
±0.23 dB
性能水平:
◆◆◆◆◇◇
1 GHz 时,10 kHz 频偏处的相位噪声:
-114 dBc/Hz
三阶截获(TOI),1 GHz 时:
+20 dBm
类型:
Benchtop

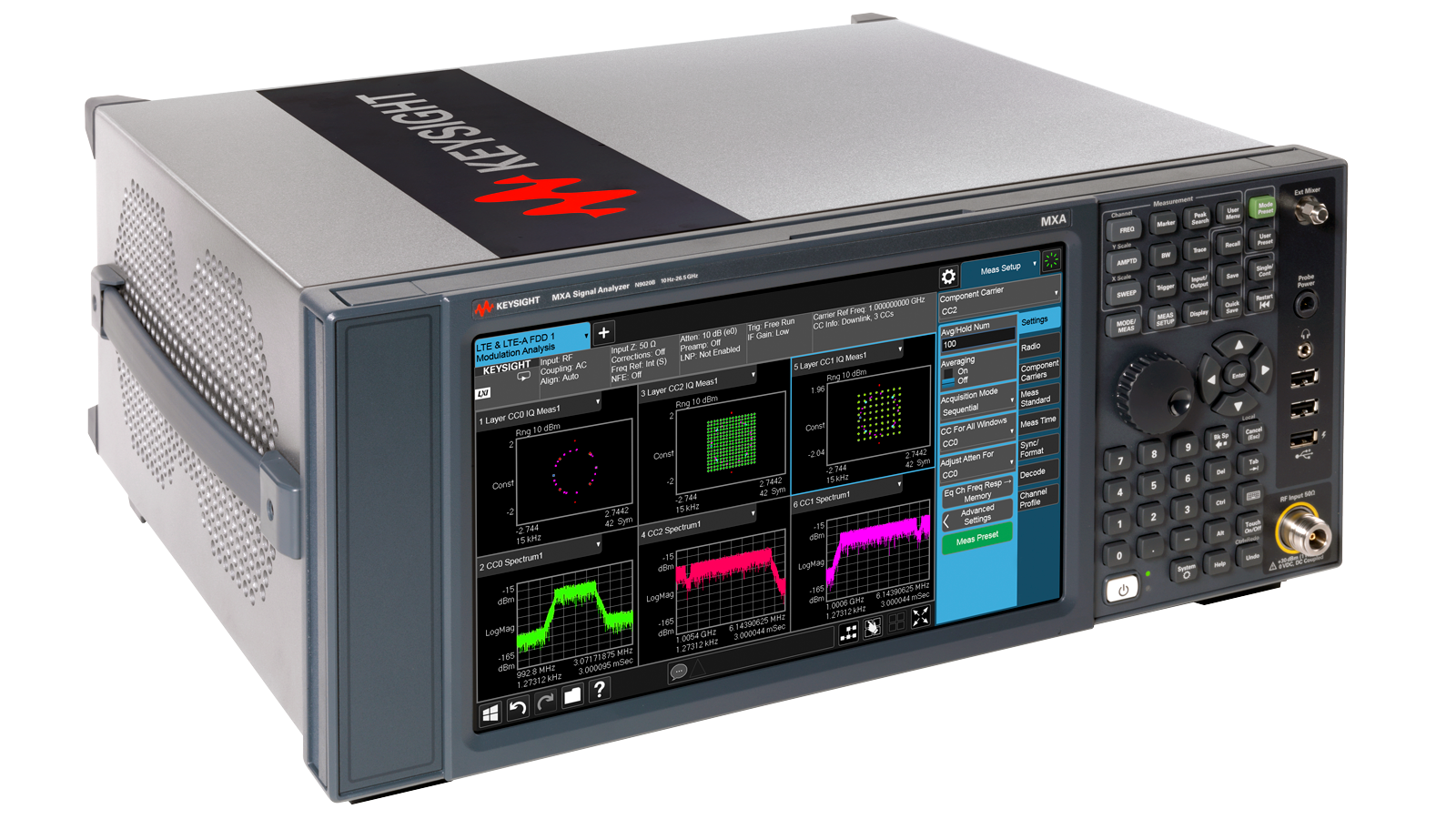

N9020B MXA 信号分析仪

X 系列应用软件——简化复杂的测量,提供可重复的测量结果

利用可下载的 X 系列应用软件,全面了解蜂窝、无线、航空航天/国防等行业所用器件及设计的性能。

  • 从参数测量到最新的标准合规性无线测量,让您更深入地了解自己的器件性能。
  • 综合测量应用软件让您可以轻松地在设计、设计验证和生产阶段实施始终如一的测量,加速您的设计过程。
  • 内置专业测量技术,帮助您迅速理解信号和器件性能
  • 可转移许可证允许多台仪器共享使用应用软件

标准配置

Keysight N9020B 信号分析仪
