特点

  • 提供调制刺激条件下的非线性 DUT 行为(EVM、NPR 和 ACPR)
  • 矢量误差校正和 VNA 校准减少误差,并提供非常低的系统 EVM 残留
  • 频率覆盖可达 53 GHz;
  • 多个接收器对相干测量提供快速测量

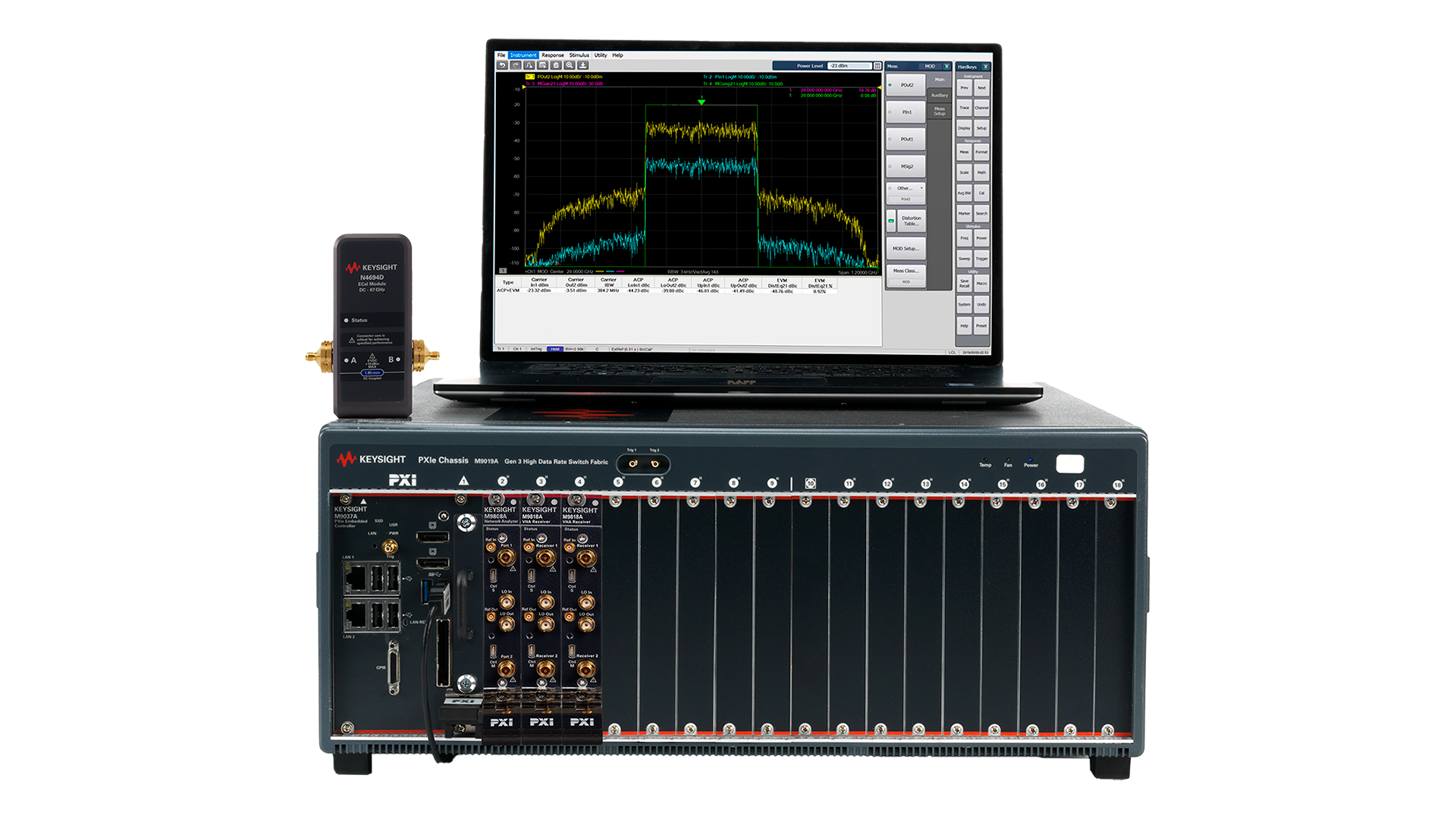

S95070B 能够在调制刺激条件下快速准确描述有源器件调制失真,最高可达 53 GHz。 M980xA 的宽动态范围和矢量误差校正导致测试设置的系统 EVM 残留,因此您可在不受测试系统干扰的情况下完整了解设备性能。 S95070B 可测量EVM、NPR、ACPR,并且可以在不进行解调的情况下,利用输入和输出频谱之间的频谱相关性分解非线性信号和线性信号。 与 M980xA 的测量灵活性集成,可在测量其他 VNA 的同时快速测量调制失真。

连接到 M980xA 的信号发生器提供调制刺激。 适用信号发生器:VXG(M9383B/84B)、M9383A、MXG 或带有 U3039ACK1 的 UXG



免费试用

  • 获取 30 天的试用版许可证。
  • 在 M981xA 上启用该应用程序
