特点

特性

  • LPDDR3 178 球 BGA 内插器能够支持超过 1866 Mb/s 的数据速率。 在 U4164A 逻辑分析系统和 JEDEC 标准 178 球 LPDDR3 DRAM 之间提供所有(地址、命令、控制、DQSt 和 DQ 数据)信号连接
  • 支持对 LPDDR3 信号实施 DDR 眼图扫描和猝发扫描

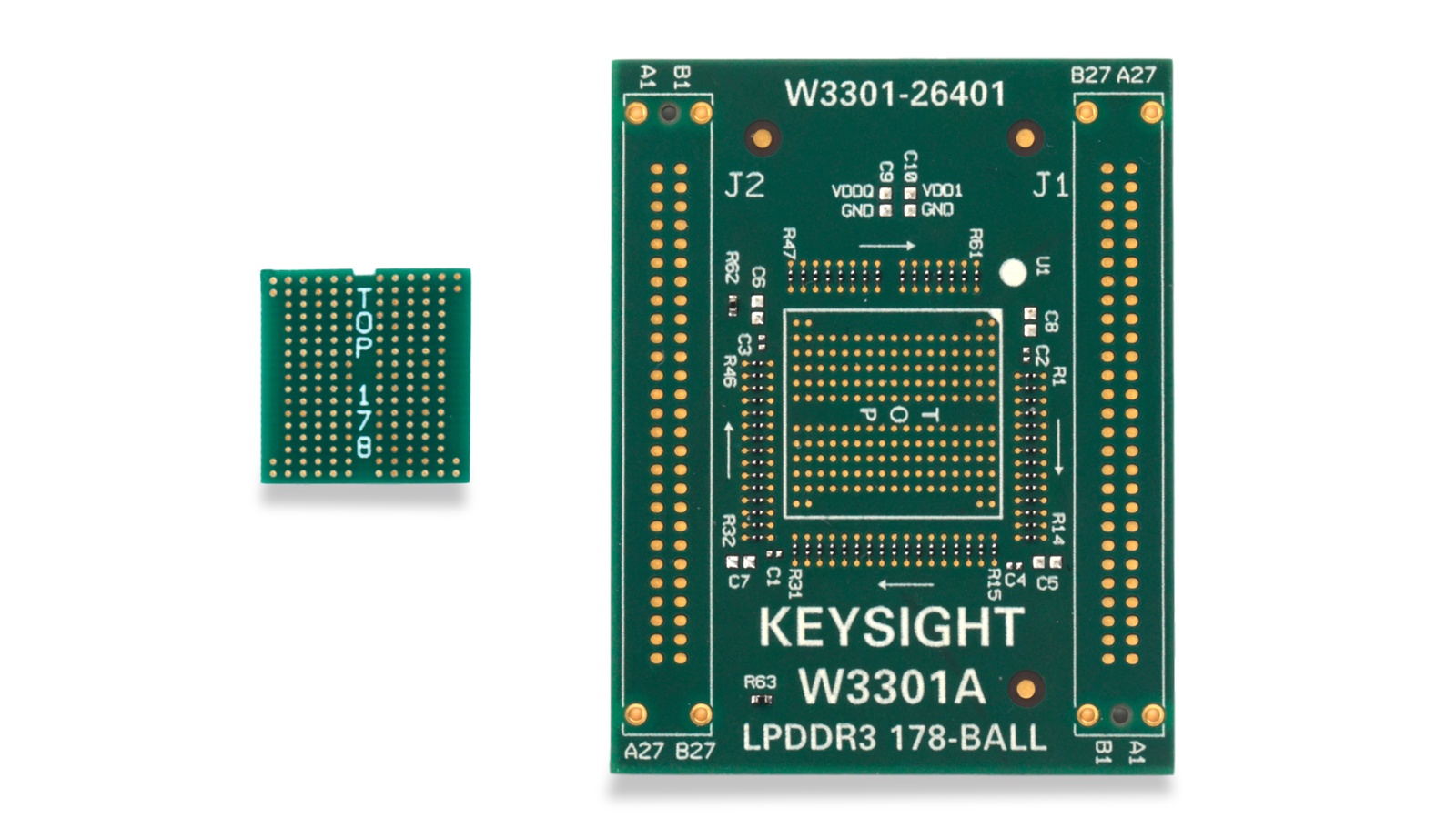

  • W3301A 标配定制的 178 球 LPDDR3 转接卡,避免内插器对探头体积的限制(KOV)。 (转接卡可以用选配的第三方插座代替――产品中不提供)
  • 支持所有焊接表面处理工艺,满足无铅焊接温度要求

每个 W3301A LPDDR3 178 球 BGA 内插器需要

  • U4164A 逻辑分析仪模块,配有选件 U4164A-01G 或 U4164A-02G,以捕获更高数据速率的 DQ
  • 一个机箱,用于安装 U4164A 逻辑分析仪模块以及控制器或计算机主机
  • 两个 E5406A 软接触 Pro 探头和四条 U4201A 电缆(160 针连接到逻辑分析仪前面板上的连接器)
  • 默认配置可从 B4661A 存储器分析软件标配工具中获得(标配软件工具和默认配置免费提供)

用于 LPDDR3 178 球 DRAM 的 W3301A LPDDR3 刚性 BGA 内插器能够同时捕获数据速率超过 1866 Mb/s 的读写流量。 E5406A 软接触探头和 U4201A 电缆可将 W3301A LPDDR3 BGA 内插器连接到 U4164A 逻辑分析仪模块中。 W3301A LPDDR3 178 球刚性 BGA 内插器让您可以拾取 LPDDR3 信号,这些信号对于您使用 U4164A 逻辑分析仪进行调试和验证至关重要。 这个探头适用于现有设计,无需预先计划或重新设计。 探头直接连接到 DRAM 球,也可以通过 LPDDR3 178 球转接卡(标配)或选配的第三方插座(不提供)连接,从而可以处理和捕获 LPDDR3 信号。

 W3301A LPDDR3 178-ball BGA Interposer for Logic Analyzers
