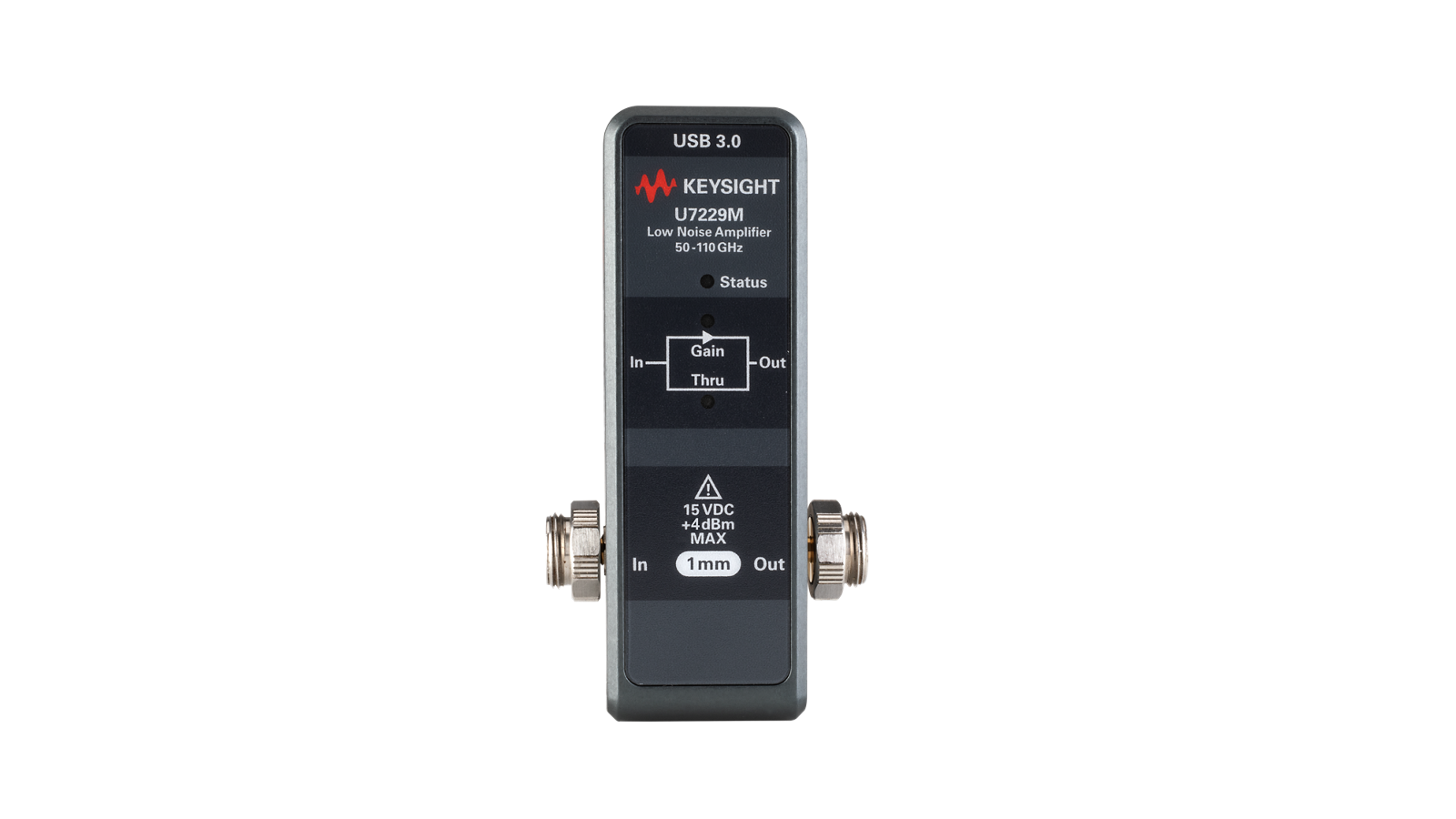

是德科技U7229M USB低噪声放大器覆盖50至110 GHz频段，配备可切换直通通道，为测量系统提供可靠增益与低噪声系数。该解决方案可提升整体系统性能，同时降低系统误差。

主要功能

• 可切换直通通道，实现测试灵活性与校准的极致便利性。
• 具有温度补偿功能的自动增益校正值，并通过USB传输校准数据（噪声系数和S参数）。
• 低噪声系数和增益可提高系统测量精度并最大限度地减少不确定性。
• 这款小型轻量化的低噪声放大器，在采用是德科技解决方案进行仪器仪表和测量基准测试时，性能表现毫不妥协。

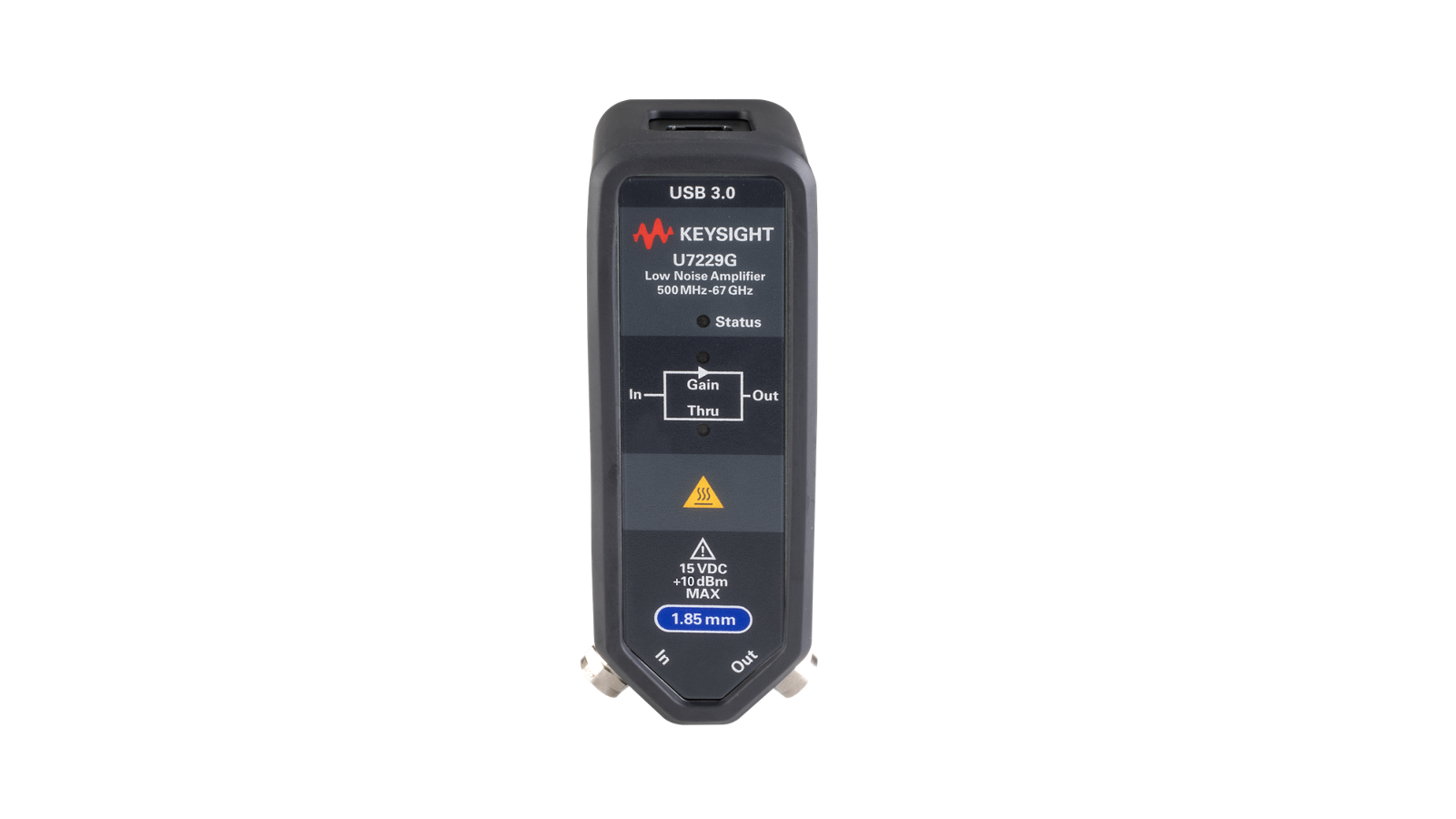

是德科技U7229G USB低噪声放大器覆盖500 MHz至67 GHz频段，配备可切换直通通道，为测量系统提供可靠增益与低噪声系数。该解决方案可提升整体系统性能，并减少系统误差。

主要功能

• 可切换直通通道，实现测试灵活性与校准的极致便利性。
• 具有温度补偿功能的自动增益修正值，以及通过USB传输噪声系数和S参数的校准数据。
• 低噪声系数和增益可提高系统测量精度并最大限度地减少不确定性。
• 体积小巧、重量轻盈，同时不影响基于仪器仪表与测量（I&M）的测试性能，适用于是德科技FieldFox 分析仪和晶圆级测试解决方案。

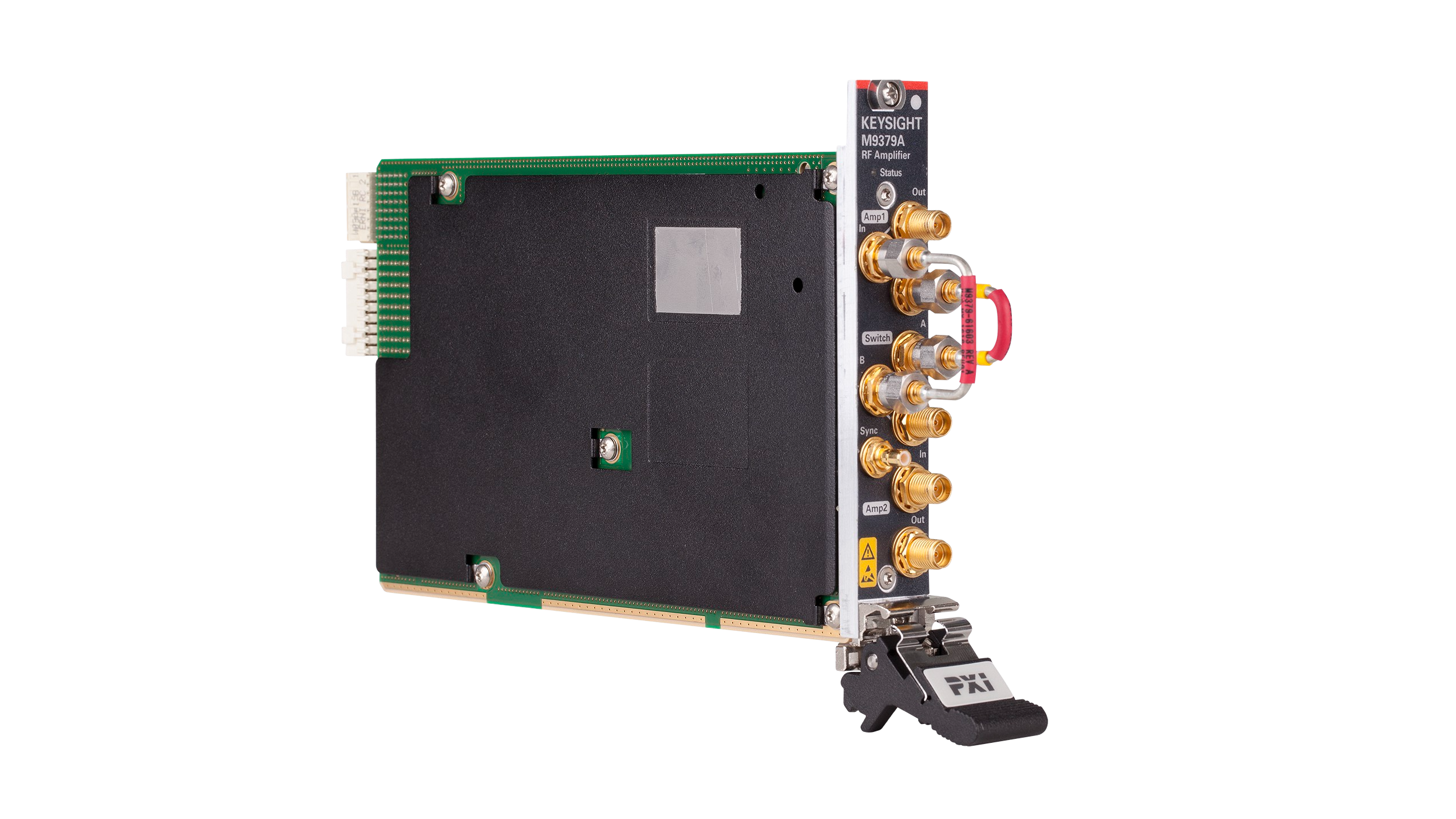

M9379A 射频放大器模块包含两个放大器、多个射频开关和一个可编程步进衰减器，可与 M9485A 和 M980xA PXIe 矢量网络分析仪（VNA）配合使用。 其中一个内置放大器可作为可编程前置放大器使用，包含两条用户可选路径：一条是通过步进衰减器实现可变增益的放大器路径，另一条是旁路路径。M9379A 与 M980xA PXIe VNA 配合使用时，可改善测量系统的本底噪声。 例如，配备前置放大器的 M9379A 是使用 M980xA 标配接收机执行高达 13.5 GHz 噪声系数（NF）测量的理想解决方案。这个单插槽模块还包括多个内置开关，由 M980xA 的固件直接控制。它与 PXI 系统配合使用，可同步快速执行 S 参数和噪声系数测量。

M9379A射频放大器模块包含两个放大器、多个射频开关和一个可编程步进衰减器。

• 两个放大器可以改善矢量网络分析仪接收机的信噪比
• 配合矢量网络分析仪使用，可同步执行噪声系数测量
• 频率：50 MHz 至 13.5 GHz
• 3 GHz 时，饱和输出功率 > +21 dBm（典型值）
• 3 GHz 时，前向增益 > 25 dB（典型值）

这些前置放大器具有出色的增益（25 dB）和平坦度（±1.5 dB），还配备探头电源偏置连接，因此无需额外直流电源，是频谱分析仪或独立应用的理想选择。

• 4.5 dB的噪声系数和25 dB的增益有助于提升测试设备的动态范围和灵敏度。
• 高达15_{dBm的P1dB值}提升了网络和频谱分析仪的可用功率
• 直流偏置电压/幅度：140 mA 时为 +15 V（标称值）；3 mA 时为 -12.6 V 至 -15 V（标称值）
• 坚固耐用、便于携带，适合在户外使用
• 配备探头电源偏置连接，无需额外电源

如需详细了解USB前置放大器、微波放大器和系统放大器，请访问是德科技放大器。

优越的射频性能

• 增益大于 25dB
• P1dB 大于 18dBm （至 20 GHz）
• 放大至 18 GHz 时噪声系数小于 8 dB，放大至 26.5 GHz 时噪声系数小于 13 dB（典型值）

连接器类型

• 射频连接器：3.5毫米（母头）
• 直流探测器输出连接器：BNC (f)

偏置选项

• +12 V @ 700 mA，-12 V @ 50 mA
• 使用87421A 25 W 电源
• 使用87422A 70 W 电源

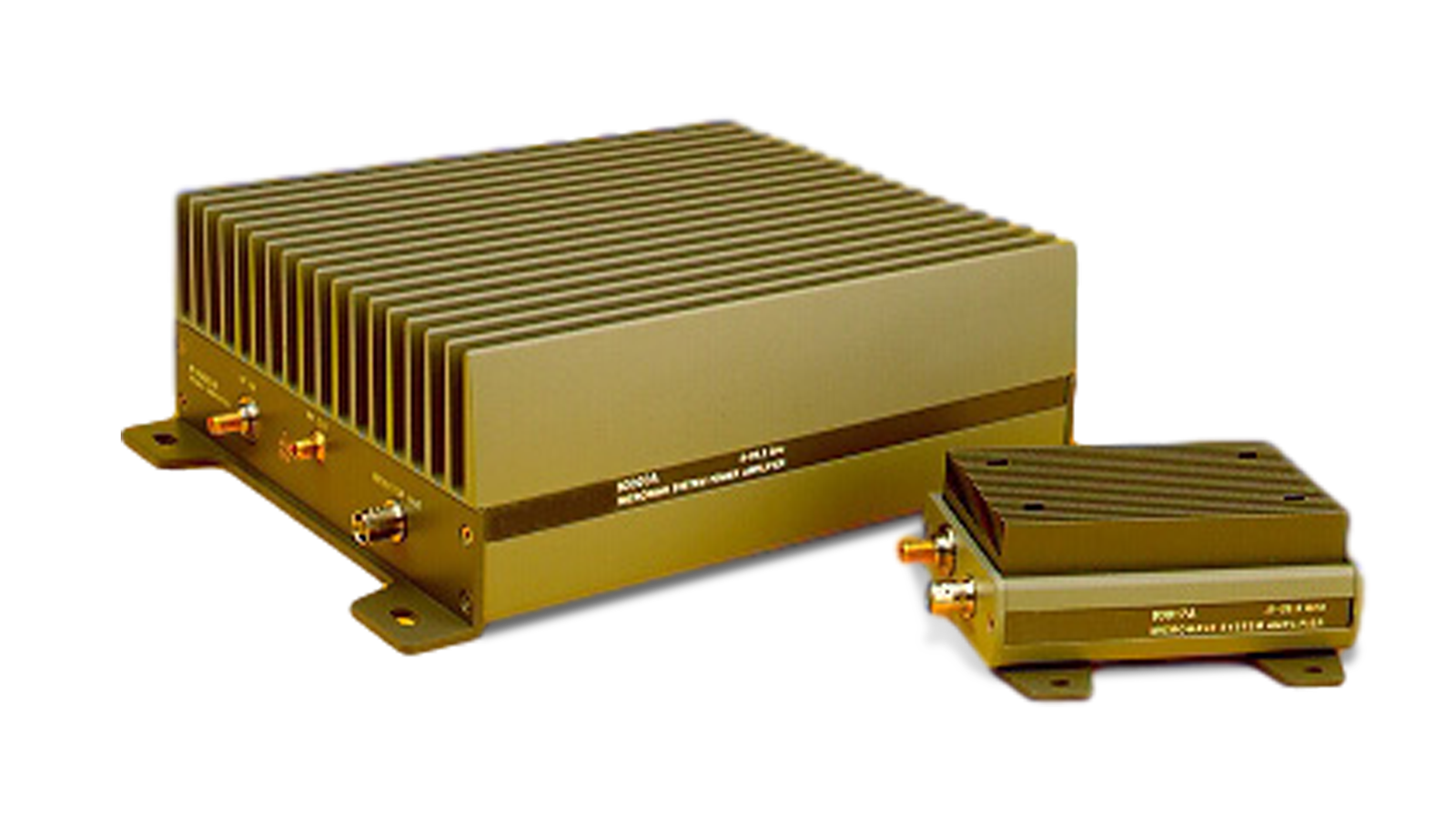

是德科技 83017A 微波系统放大器是一款专为系统设计人员和集成商设计的小型成品放大器。 该放大器可根据需求补偿系统损耗，提升射频与微波自动测试设备（ATE）系统的可用功率。凭借500 MHz至26.5 GHz的超宽带宽，设计人员仅需一台是德放大器即可替代多台窄带宽放大器，无需分频网络或多路偏置电源。

有关 USB 前置放大器、微波放大器和系统放大器的更多信息，请访问Keysight 放大器。

优越的射频性能

• 增益大于30dB（至20GHz),27（至26.5GHz)
• P1dB大于27dBm（至20GHz),23dBm（至26.5GHz)
• 噪声系数低于：10dB 至 20GHz,13 至 26.5GHz (典型值)

接口种类

• 射频连接器：3.5毫米（母头）
• 直流检测器输出连接器：BNC（母头）

偏置选项

• +15V@3.2A,-15V@50mA
• 在87422A 70W 电源下工作

是德科技83020A微波系统放大器是一款专为系统设计者和集成商打造的紧凑型现成放大器。该放大器可在系统损耗处进行补偿，提升射频及微波自动测试设备（ATE）系统的可用功率。其覆盖2至26.5GHz的超宽带特性，使设计人员能够用单个是德放大器替代多个窄带放大器，从而无需交叉网络或多路偏置电源。

欲了解有关USB前置放大器、微波放大器和系统放大器的更多信息，请访问Keysight 放大器。

卓越的射频性能

• 低于 20 GHz 时，增益大于 27 dB；低于 26.5 GHz 时增益大于 23 dB
• 在低于 20 GHz 时，P1dB 大于 22 dBm；在低于 26.5 GHz 时，P1dB 大于 7 dBm
• 低于 20 GHz 时，噪声系数低于 10 dB；低于 26.5 GHz 时，噪声系数低于 13 dB（典型值）。

连接器类型

• 射频连接器：3.5mm（母头）
• 直流检波器输出连接器：BNC（阴头）

偏置选件

• 2 A 时 +12 V，50 mA 时 -12 V
• 使用87421A 25 W 电源

Keysight 83018A 微波系统放大器是一款畅销的紧凑型放大器，非常适合系统设计人员和系统集成商。 该放大器可提供恢复系统损耗所需的功率，并提升射频与微波自动测试设备（ATE）系统的可用功率。凭借其2至26.5 GHz的超宽带宽，设计人员仅需使用一台是德科技放大器即可替代多台窄带宽放大器，无需额外配置分频网络或多路偏置电源。 标准型Keysight 83018A内置定向检波器，适用于外部调平应用。该放大器在宽带宽和高增益的同时还具备卓越的噪声系数，可显著改善系统噪声系数和动态范围。 Keysight 83018A 标配小型散热器、整体式安装支架和 2 米长的直流电源线。其热特性和电源设计可快速、轻松地集成到大多数测量系统中。

有关 USB 前置放大器、微波放大器和系统放大器的详细信息，请访问是德科技放大器。

• N4985A-P15 的工作频率范围为 10 MHz 至 50 GHz
• N4985A-P25 的工作频率范围为 2 至 50 GHz
• N4985A-S30 的工作频率范围为 100 kHz 至 30 GHz
• N4985A-S50 的工作频率范围为 100 kHz 至 50 GHz
• 针对选件 S30 进行优化的 N4985A-OA3 光学应用软件
• 针对选件 S50 进行优化的 N4985A-OA5 光学应用软件
• 高增益
• 外形紧凑

是德科技N4985A系列系统放大器是一款高性能宽带放大器，在100 kHz至50 GHz频率范围内提供卓越的功率和增益。该放大器为独立设备，可插入标准交流电源 - 单相使用。

应用：

• 实验室测试台应用
• 生产线测试
• 频域/时域应用
• 饱和射频放大器测试
• 行波管放大器
• 天线系统放大

嵌入式智能特性与优势：

• 当与 X 系列信号分析仪配合使用时，可通过温度补偿自动校正增益值，并通过 USB 即插即用功能传输校准数据（噪声系数和 S 参数），从而改善噪声系数测量。
• 与 X 系列信号分析仪配合使用，可实现卓越的噪声系数和优化的增益，从而提升测量精度并最大限度地减少不确定度。
• 针对不同应用提供 10 MHz 至 4 GHz 的宽带工作频率
• 坚固耐用、便于携带的设计适用于工作台测量或远程前端现场应用

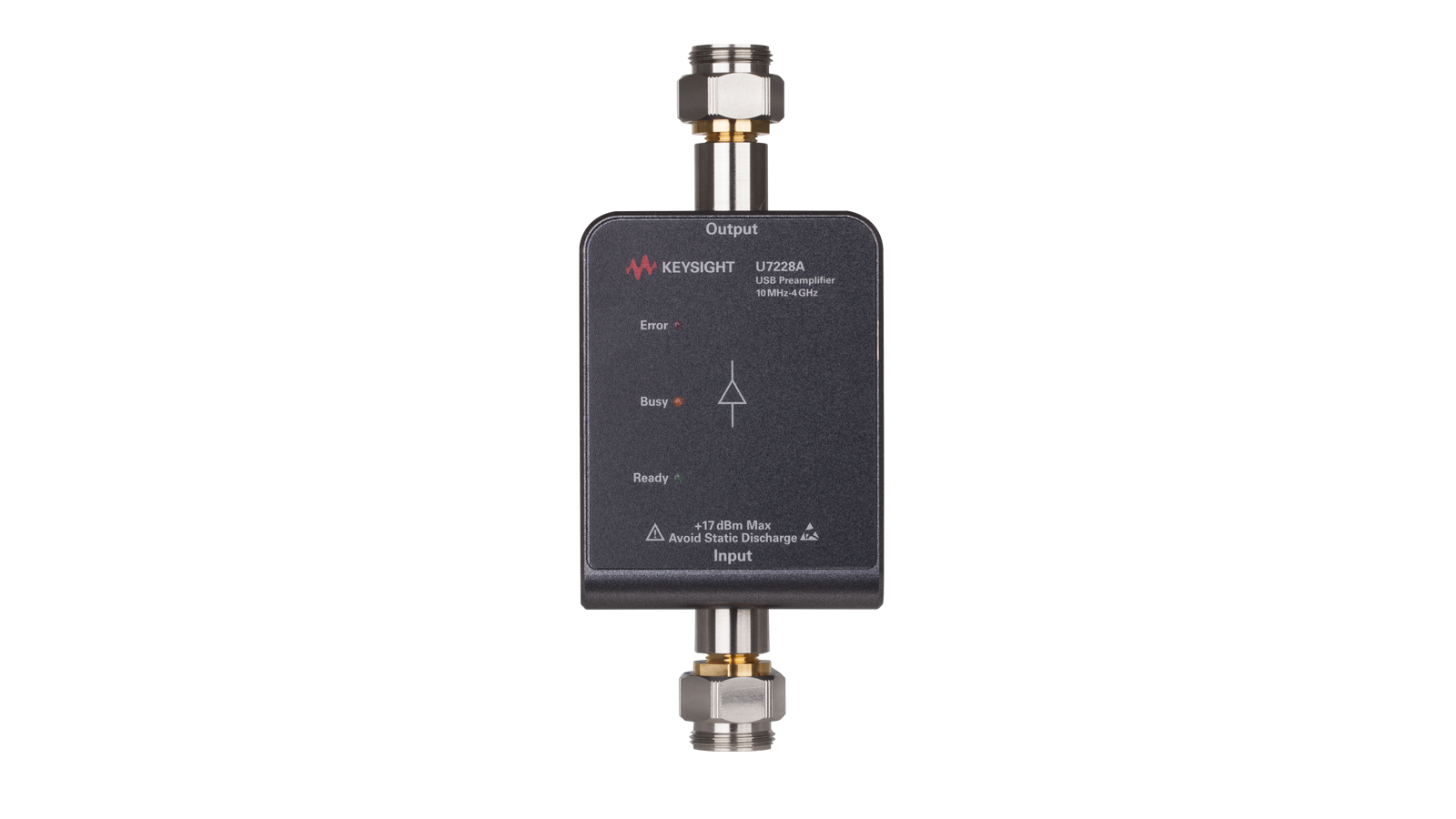

U7228A 10 MHz 至 4 GHz USB 前置放大器可确保测量系统实现可靠的增益和低噪声系数，从而提升整体系统性能并减少系统误差；它是支持 Keysight X 系列信号分析仪执行噪声系数测量的整体解决方案。

当连接至X系列信号分析仪时，USB前置放大器能够自动配置分析仪，以检测连接的特定前置放大器并下载嵌入的校准数据，例如增益、噪声系数和S参数。校准数据针对各种实际测量提供精确的修正数据，确保测量获得更具可重复性的结果。

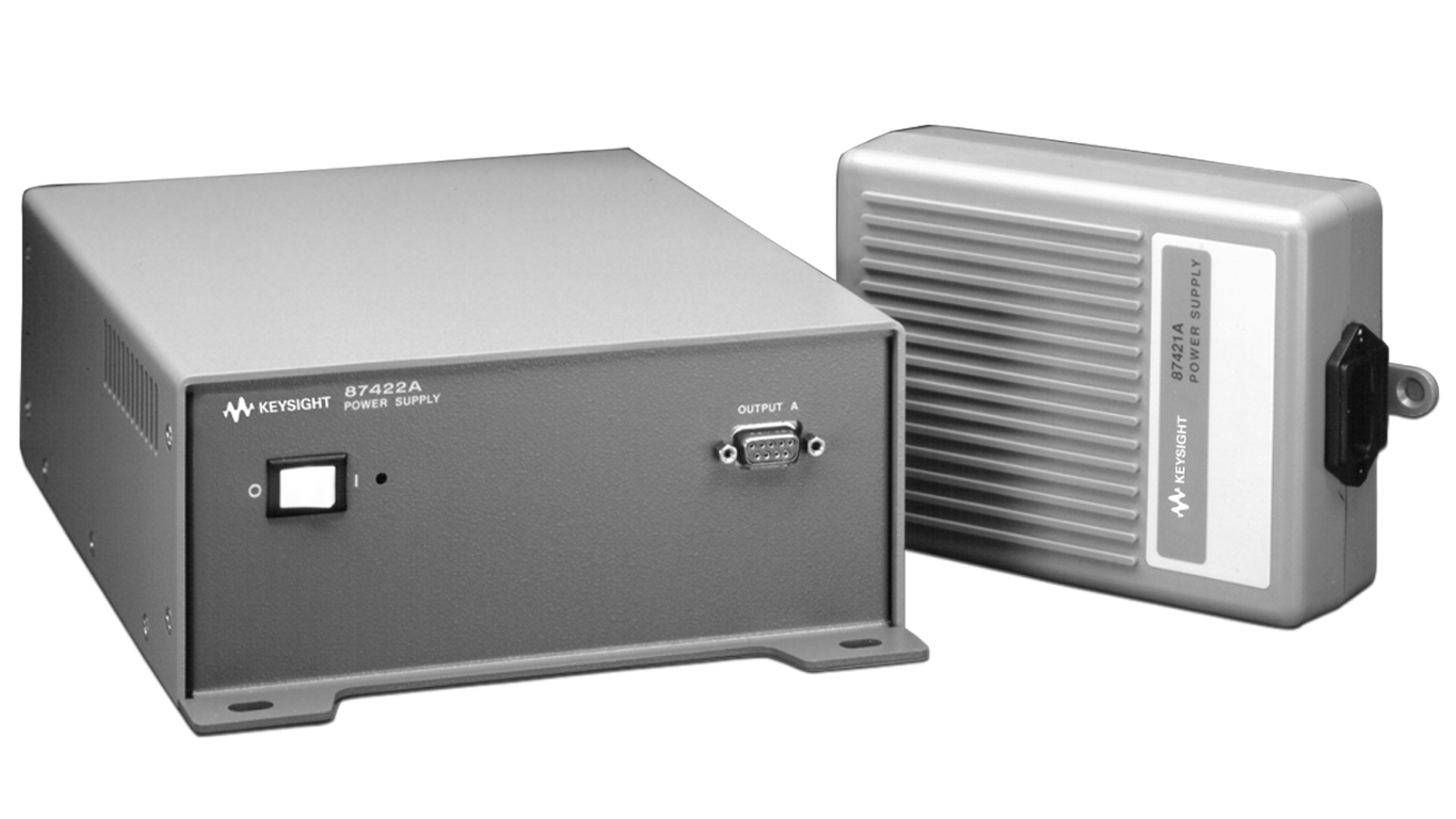

Keysight 87421A 通用输入直流开关电源可为是德科技微波系统放大器提供所需的偏置电压。 这些紧凑型电源既可集成到系统中，也可在测试台上单独使用。87421A 还可通过 Keysight 83440-60009 光波转换器电源适配器为 Keysight 83440C 高速光波转换器提供偏置电压。

特性

• 专为是德科技微波系统放大器（83006A、83017A、83018A、83050A、83051A 或 87415A）设计
• 用于远程布置的 2 米偏置电缆
• 紧凑的外型便于系统集成

直流输出电压/电流

• +12 V / 2.0 A、-12 V / 200 mA
• 输出功率：25 W，最大值

是德科技 87422A 通用输入直流开关电源可为微波系统功率放大器提供所需的偏置电压。这些紧凑型电源既可集成到系统中，也可在测试台上单独使用。 这款 90 W、±15 V 直流电源可为 Keysight 83020A 微波系统功率放大器供电。另提供一个 ±12 V 直流输出，用于为 Keysight 83006A 或 83017A 等前置放大器供电。电源还附带必要的 2 米长电缆，用于连接放大器。

特性

• 专为是德科技微波系统放大器设计

• 偏置电缆使您能够将放大器布置在远处。
• 紧凑的外型便于系统集成

直流输出电压/电流：

• +15 V / 3.3 A、-15 V / 50 mA
• +12 V / 2.0 A、-12 V / 200 mA
• 输出功率：70 W，最大值

嵌入式智能特性与优势：

• 当与 X 系列信号分析仪配合使用时，可通过温度补偿自动校正增益值，并通过 USB 即插即用功能传输校准数据（噪声系数和 S 参数），从而改善噪声系数测量。
• 与 X 系列信号分析仪配合使用，可实现卓越的噪声系数和优化的增益，从而提升测量精度并最大限度地减少不确定度。
• 针对不同应用提供 100 MHz 至 26.5 GHz 的宽带工作频率
• 坚固耐用、便于携带的设计适用于工作台测量或远程前端现场应用

U7228C 100 MHz 至 26.5 GHz USB 前置放大器可确保测量系统实现可靠的增益和低噪声系数，从而提升整体系统性能并减少系统误差；它是支持 Keysight X 系列信号分析仪执行噪声系数测量的整体解决方案。

当连接至X系列信号分析仪时，USB前置放大器能够自动配置分析仪，以检测连接的特定前置放大器并下载嵌入的校准数据，例如增益、噪声系数和S参数。校准数据针对各种实际测量提供精确的修正数据，确保测量获得更具可重复性的结果。
