配件

出色的射频性能

• 等效输出驻波比：1.33
• 最大输入功率：0.5 W
• 插入损耗：7 dB
• 任意两个端口之间的跟踪度：0.20 dB（8 GHz）

当您使用是德科技 8757 标量网络分析仪进行宽带比测量时，建议配合使用是德科技 11667A 功率分离器。 这种双电阻型功率分离器在用于电源均衡或比值测量应用时，可在辅助臂上提供出色的输出驻波比（SWR）。两个输出臂能够在直流至 18 GHz 的频率范围内实现精准跟踪，使用户能够执行宽带测量，同时最大限度地降低测量不确定度。

• 频率范围：2 GHz 至 26.5 GHz
• 最大驻波比：1.45（1 GHz 至 18 GHz）、1.60（18 GHz 至 26.5 GHz）
• 插入损耗：1.2 dB（1 GHz 至 18 GHz）、1.4 dB（18 GHz 至 26.5 GHz）（除插入损耗外，还有 3 dB 的耦合损耗）
• 隔离度：19 dB（1 GHz 至 18 GHz）、18 dB（18 GHz 至 26.5 GHz）
• 最大跟踪幅度：0.3 dB（0.5 GHz 至 18 GHz）、0.5 dB（18 GHz 至 26.5 GHz）
• 最大相位跟踪：6°（0.5 GHz 至 18 GHz）、10°（18 GHz 至 26.5 GHz）
• 最大跟踪幅度：0.3 dB（0.5 GHz 至 18 GHz）、0.5 dB（18 GHz 至 26.5 GHz）
• 最大相位跟踪：6°（0.5 GHz 至 18 GHz）、10°（18 GHz 至 26.5 GHz）

是德科技 87304C 混合功率分配器适用于要求尽可能降低插入损耗并在各端口之间保持高隔离度的功率分离应用。其主干线与输出端口之间的插入损耗比等效电阻功率分离器低 1 至 2 dB。该产品专为关键信号处理应用而设计，两个输出端口之间的相位跟踪和幅度跟踪均可进行控制和指定。

• 高达 67 GHz 的宽广工作频率范围
• 在用于信号源电平调整或比值测量应用时，辅助臂可提供出色的输出电压驻波比（VSWR）
• 各输出之间可实现精准跟踪，显著降低测量不确定度

是德科技 11667D 功率分离器是一款双电阻型功率分离器，在用于信号源电平调节或比值测量应用时，可在辅助臂上提供出色的输出驻波比（SWR）。两个输出臂能在直流至 67 GHz 的频率范围内实现精确跟踪，使用户能够进行宽带测量，同时最大限度地降低测量不确定度。

• 高达 67 GHz 的宽广工作频率范围，无需使用多个分配器
• 出色的幅度和相位跟踪能力，确保了高度精确的功率分配
• 较低的驻波比可显著降低测量不确定度

是德科技 11636D 是一款直流至 67 GHz 的功率分配器，可提供非常精确的直接功率分配和合成能力。其出色的相位和幅度跟踪能力确保了对全部三个端口的精确阻抗匹配，从而可减少再反射和互调失真，实现更精确的故障定位测量。

卓越的射频性能

• 等效输出驻波比（SWR）：1.78
• 最大输入功率：0.5 W
• 插入损耗：6.6 dB
• 任意两个端口间的跟踪： <0.2 dB

Keysight 11667L 是一款 50 Ω 的双电阻型功率分配器，带有 BNC 连接器。 该仪器与 E5061B 网络分析仪一起用于配电网络应用，如用分流直通法测量直流到直流转换器的输出阻抗（100 Hz至10 MHz）。 其提供出色的振幅（<0.2 dB）和相位跟踪（+/-3） 性能，确保高度精确的功率分割和低 SWR，使测量的不确定性最小化。

• 频率范围：直流至 50 GHz
• 最大驻波比：在 50 GHz 频率下，驻波比为 1.67
• 插入损耗：在 50 GHz 频率下，插入损耗为 8.5 dB
• 最大跟踪能力：0.3 dB
• 最大相位跟踪能力：± 2°

是德科技 11636C 是一款直流至 50 GHz 的功率分配器，可直接提供高度精确的功率分配和整合功能。其卓越的相位和幅度跟踪能力确保了所有三个端口的精确阻抗匹配，从而通过减少二次反射和互调失真，改善了故障定位测量。

卓越的射频性能

• 最大驻波比：1.35
• 插入损耗：典型值为 6.0 dB
• 最大振幅跟踪：0.5 dB
• 最大相位跟踪：典型值为 2 度

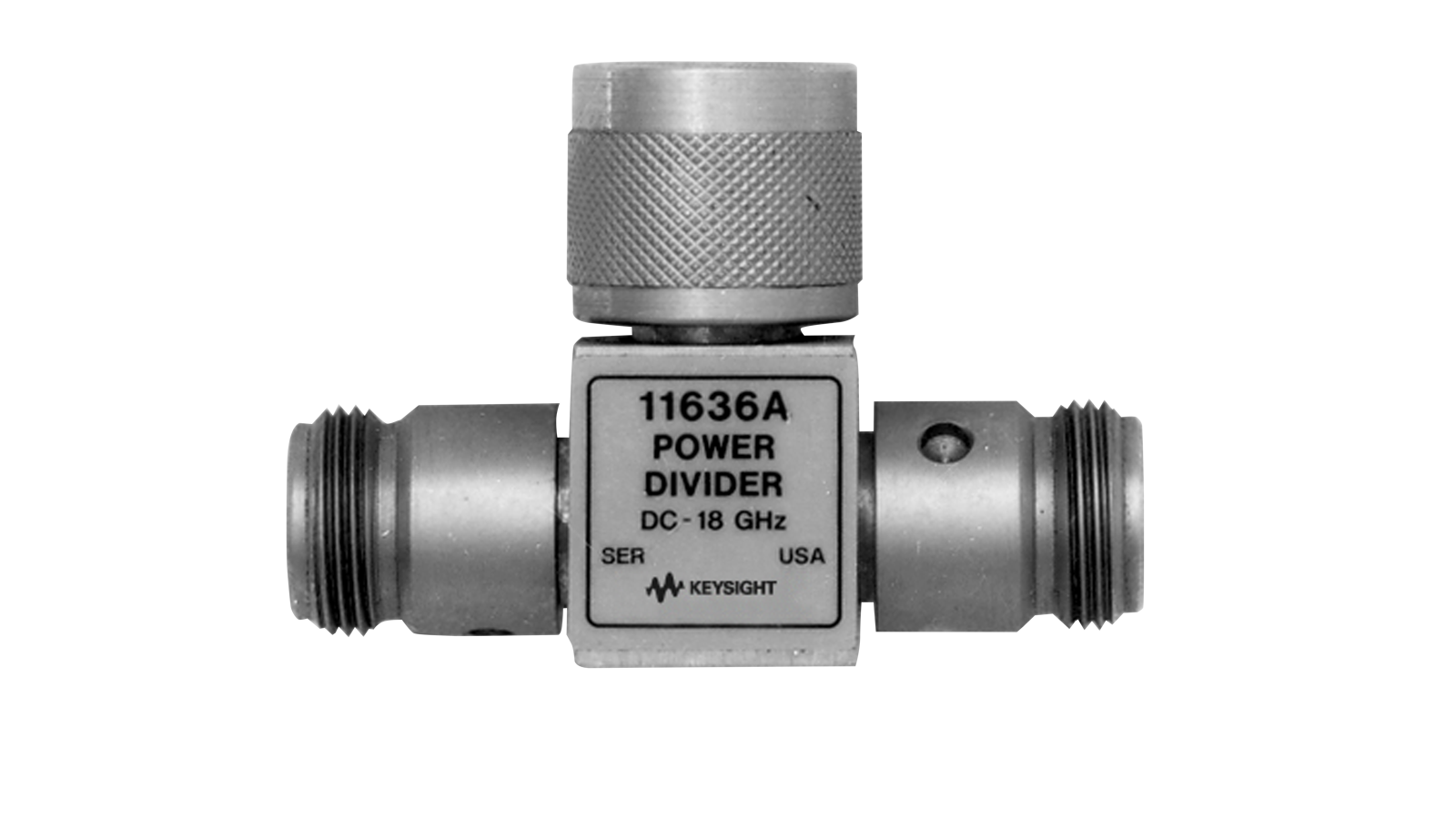

是德科技 11636A 是一款直流至 18 GHz 的功率分配器，适用于直接功率分配应用。其三个端口均具有出色的阻抗匹配性能，可通过减少再反射来改善故障定位测量。在配合是德科技 8757 标量矢量网络分析仪进行宽带比较测量时，建议使用是德科技 11636A 功率分配器/合路器。

• 频率范围：直流至26.5 GHz
• 最大驻波比：1.29
• 插入损耗：7.5 dB
• 最大振幅跟踪：18 GHz 时为 0.25 dB
• 最大相位跟踪：典型值为 2 度

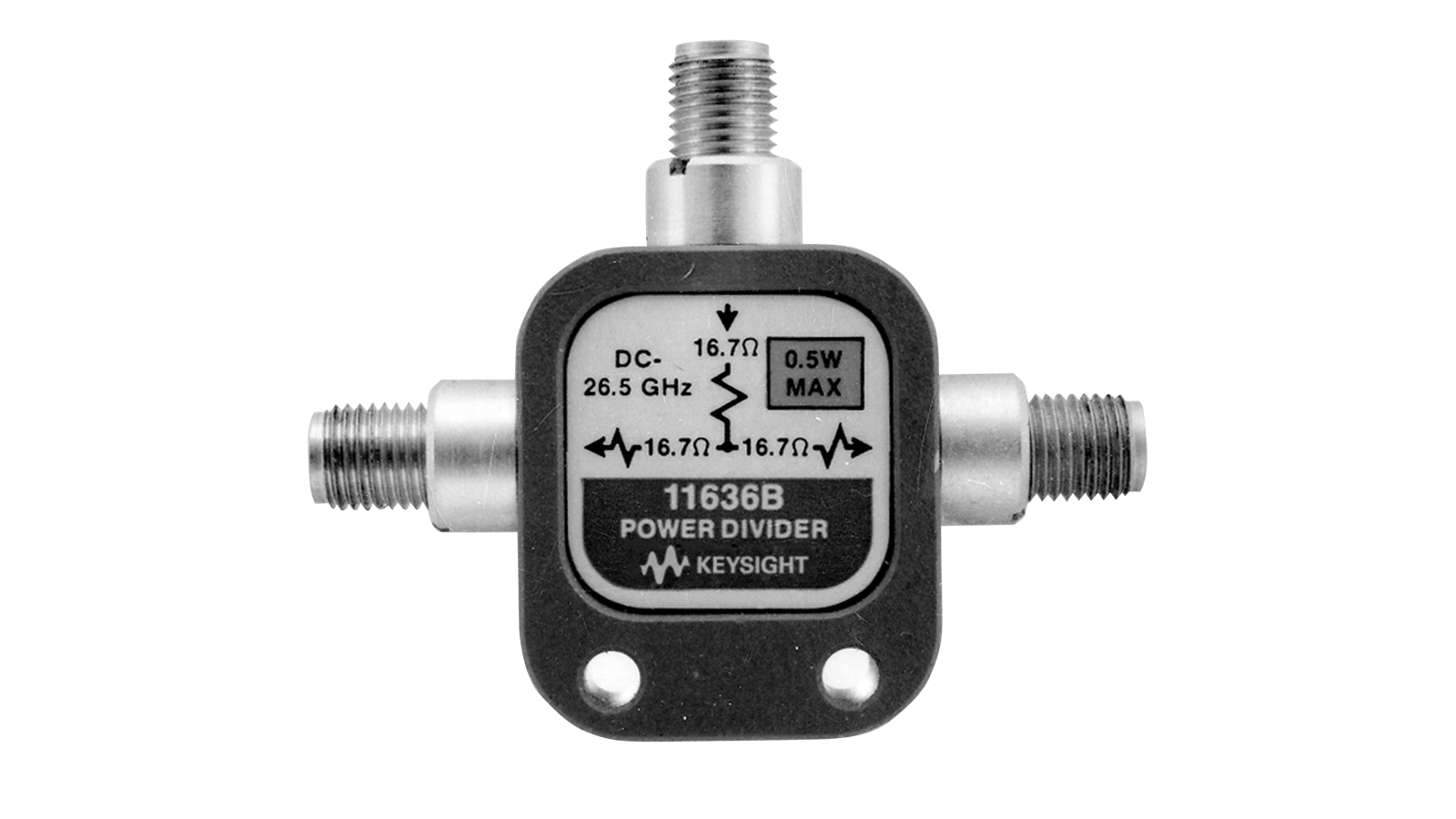

是德科技 11636B 是一款直流至 26.5 GHz 的功率分配器，适用于直接功率分配应用。其三个端口均具有出色的阻抗匹配性能，可通过减少再反射来改善故障定位测量。在配合是德科技 8757 标量矢量网络分析仪进行宽带比较测量时，建议使用是德科技 11636B 功率分配器/合路器。

卓越的射频性能

• 等效输出驻波比：1.22
• 最大输入功率：0.5 W
• 插入损耗：7 dB
• 两个端口之间的跟踪性能：0.25 dB 至 18 GHz，0.40 至 26.5 GHz

在使用是德科技 8757 标量网络分析仪进行宽带比值测量时，建议选用是德科技 11667B 功率分配器。这种双电阻型功率分配器在用于信号源电平调整或比值测量应用时，可在辅助支路提供优异的输出驻波比。其输出支路在直流至 26.5 GHz 的频率范围内具有良好的跟踪性能，从而能够以最小的不确定度进行宽带测量。

• 频率范围：直流至50 GHz
• 等效输出驻波比：1.65
• 最大输入功率：0.5 W
• 插入损耗：8.5 dB
• 两个端口之间的跟踪度：0.40dB

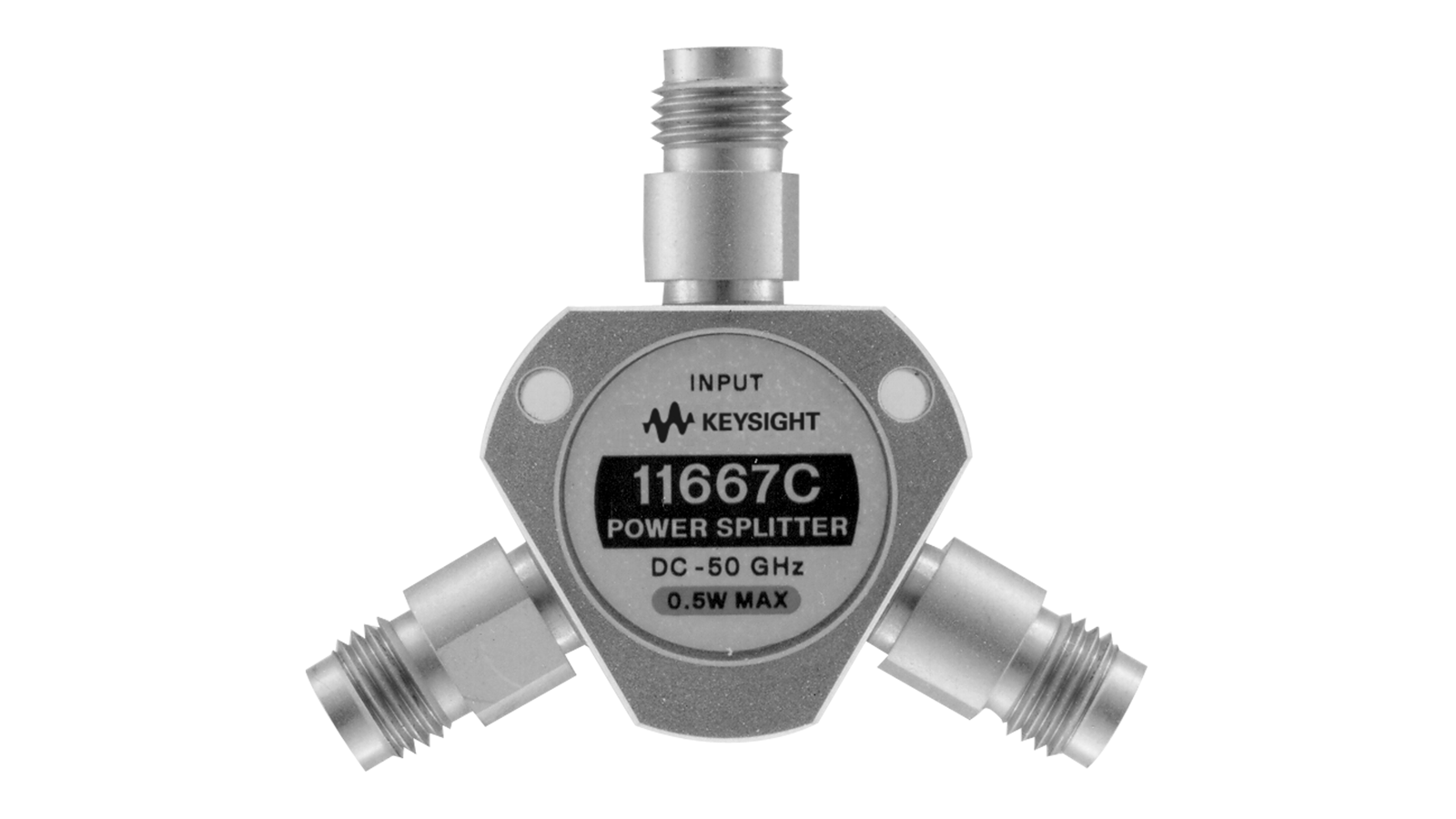

在使用是德科技 8757 标量网络分析仪进行宽带比值测量时，建议使用是德科技 11667C 功率分配器。这种双电阻型功率分配器在用于信号源电平调整或比值测量应用时，可在辅助支路提供优异的输出驻波比。其输出支路在直流至 50 GHz 的频率范围内具有良好的跟踪性能，从而能够以最小的不确定度进行宽带测量。

卓越的射频性能

• 最大驻波比（SWR）：0.5 GHz 至 18 GHz 时为 1.45，18 GHz 至 26.5 GHz 时为 1.60
• 插入损耗：0.5 GHz 至 18 GHz 时为 1.5 dB，18 GHz 至 26.5 GHz 时为 1.9 dB（插入损耗不包括 3 dB 的耦合损耗）
• 隔音值：19 dB

功能

• 最大振幅跟踪：0.3 dB（0.5 GHz 至 18 GHz），0.5 dB（18 GHz 至 26.5 GHz）
• 最大相位跟踪：0.5 GHz 至 18 GHz 时为 6 度，18 GHz 至 26.5 GHz 时为 10 度

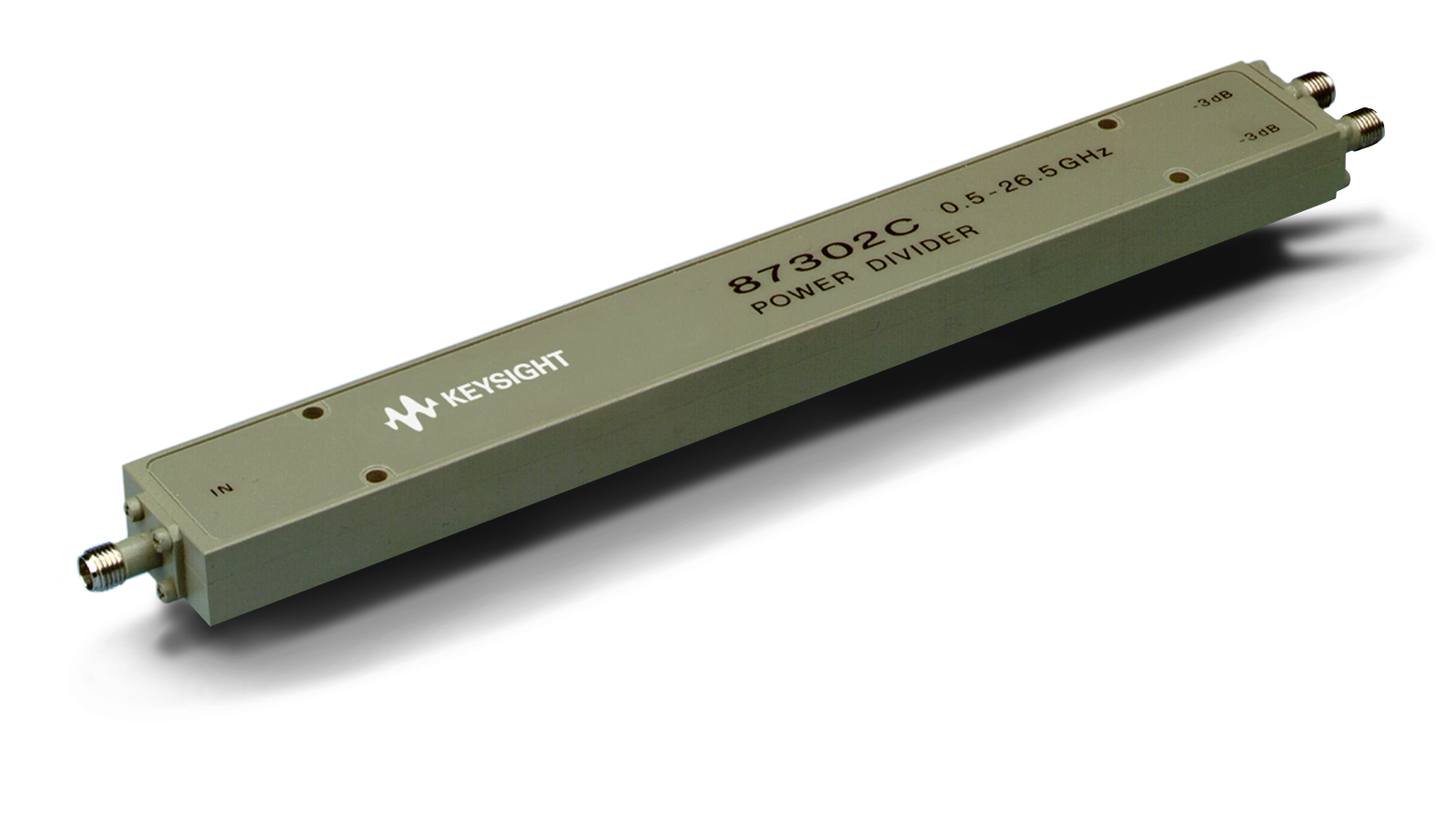

是德科技 87302C 混合式分路器专为需要极低插入损耗和端口间高隔离度的功率分路应用而设计。其主线路与输出端口之间的插入损耗比等效电阻式分路器低 1 至 2 dB。该产品专为关键信号处理应用而设计；两个输出端口之间的相位和振幅跟踪均经过控制并有明确规格。

• 频率范围：1 GHz 至 26.5 GHz
• 最大驻波比：1 GHz 至 18 GHz 时为 1.45，18 GHz 至 26.5 GHz 时为 1.60
• 插入损耗：1 GHz 至 18 GHz 时为 1.2 dB，18 GHz 至 26.5 GHz 时为 1.6 dB（插入损耗不包括 3 dB 的耦合损耗）
• 隔离度：1 GHz 至 18 GHz 时为 19 dB，18 GHz 至 26.5 GHz 时为 21 dB
• 最大振幅跟踪：0.3 dB（0.5 GHz 至 18 GHz），0.5 dB（18 GHz 至 26.5 GHz）
• 最大相位跟踪：0.5 GHz 至 18 GHz 时为 6 度，18 GHz 至 26.5 GHz 时为 10 度
• 最大振幅跟踪：0.3 dB（0.5 GHz 至 18 GHz），0.5 dB（18 GHz 至 26.5 GHz）
• 最大相位跟踪：0.5 GHz 至 18 GHz 时为 6 度，18 GHz 至 26.5 GHz 时为 10 度

是德科技 87303C 混合式分路器专为需要极低插入损耗和端口间高隔离度的功率分路应用而设计。其主线路与输出端口之间的插入损耗比等效电阻式分路器低 1 至 2 dB。该产品专为关键信号处理应用而设计；两个输出端口之间的相位和振幅跟踪均经过控制并有明确规格。
