配件

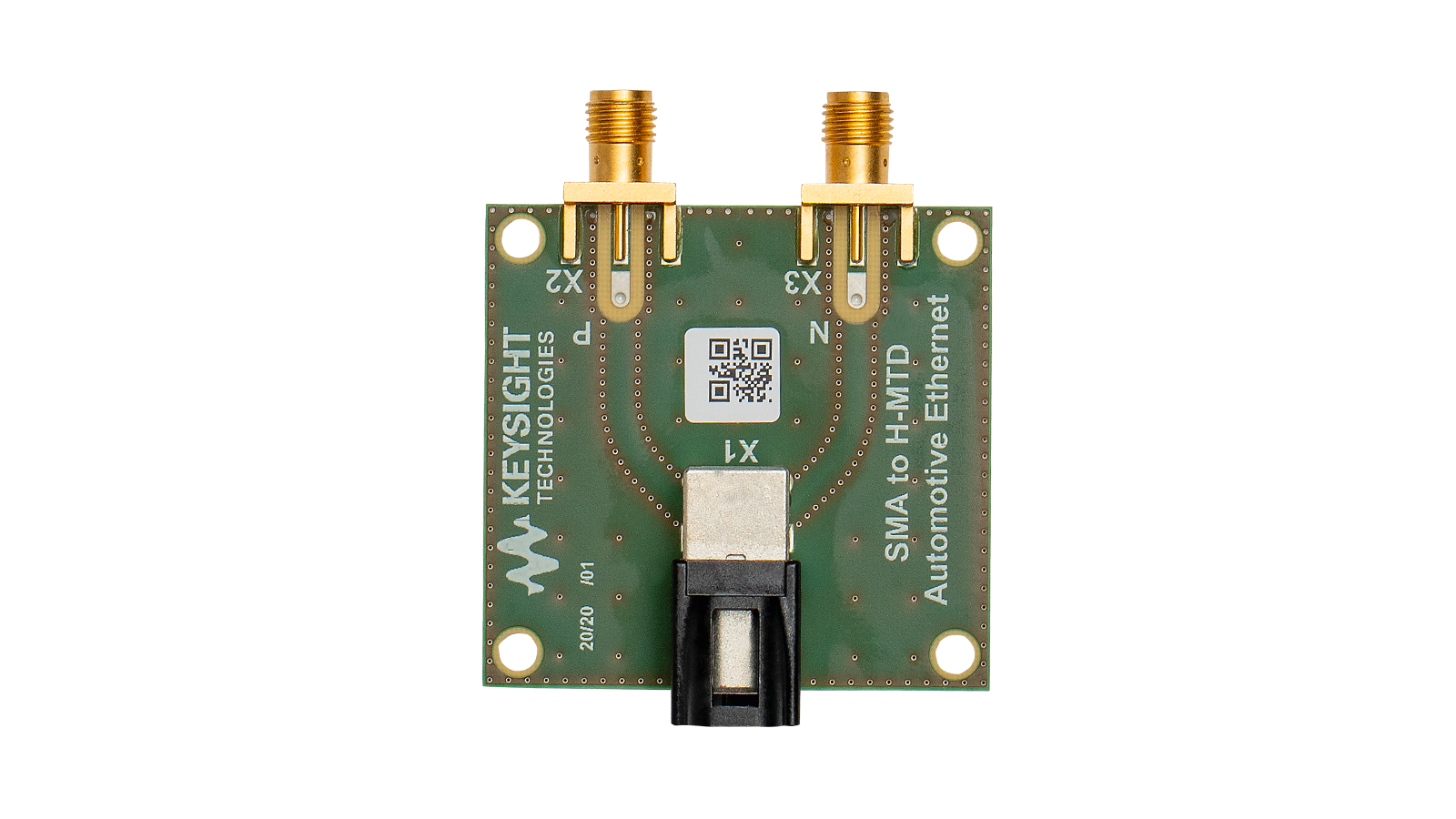

可快速、可靠且便捷地将 H-MTD 接口转换为 SMA 接口

• 可将 Rosenberger H-MTD 接口转换为 SMA 接口，以便连接示波器或其他测试设备
• 可单独使用，或与 AE6941A 汽车测试夹具配合使用
• 出色的测量精度和通用性，实现了汽车 MDI 的自适应功能
• 带宽：直流至 10 GHz

建议使用 AE6960A 测试夹具，以支持 802.3ch 车载以太网标准以及低速的 MIPI A-PHY 和 ASA

• 10 MHz 至 6 GHz 的较宽频率范围可用于各种应用
• -63 dBm 至 +20 dBm 的较大动态范围
• 集成了功率传感器，无需再携带单独的功率传感器
• 内部功率参考可实现自我校准
• 绝对精度高达 ±0.21 dB
• 通过电池、交流-直流转换器模块，或计算机（通过USB接口）供电

V3500A 手持式射频功率计是一款紧凑型手持仪器，可在现场及制造应用中进行精确的射频功率测量。V3500A 具有高达 ±0.21 dB 的绝对精度、10 MHz 至 6 GHz 的宽频率范围以及 -63 dBm 至 +20 dBm 的测量范围，适用于各种射频测量应用。 该仪器内置功率传感器，用户无需同时携带功率计和单独的传感器模块。V3500A 真正实现了便携性，既可轻松手持，也可放入工具包中。此外，还提供可选的腰带套或带肩带的手提箱。为了进一步提高灵活性，它可以通过电池、交流-直流转换器模块，或计算机（通过 USB 接口）获取工作电源。

• 频率范围：10 MHz 至 6 GHz
• USB 连接功能及宽广的动态范围（-70 至 +26 dBm），适用于小信号测量
• 50,000 次读数/秒的高速实时测量
• 通过零静默时间进行实时测量，可确保对每一个连续脉冲进行测量
• 平均模式时间选择性功能能够利用整个动态范围进行平均功率测量和时间选择性平均功率测量
• 内置的归零和自动校准功能可以节省测量时间，降低测量不确定度
• 该仪器现已内置BenchVue 软件许可证（BV0007B）。BenchVue 可帮助您轻松连接和控制仪器，并自动执行测试序列。

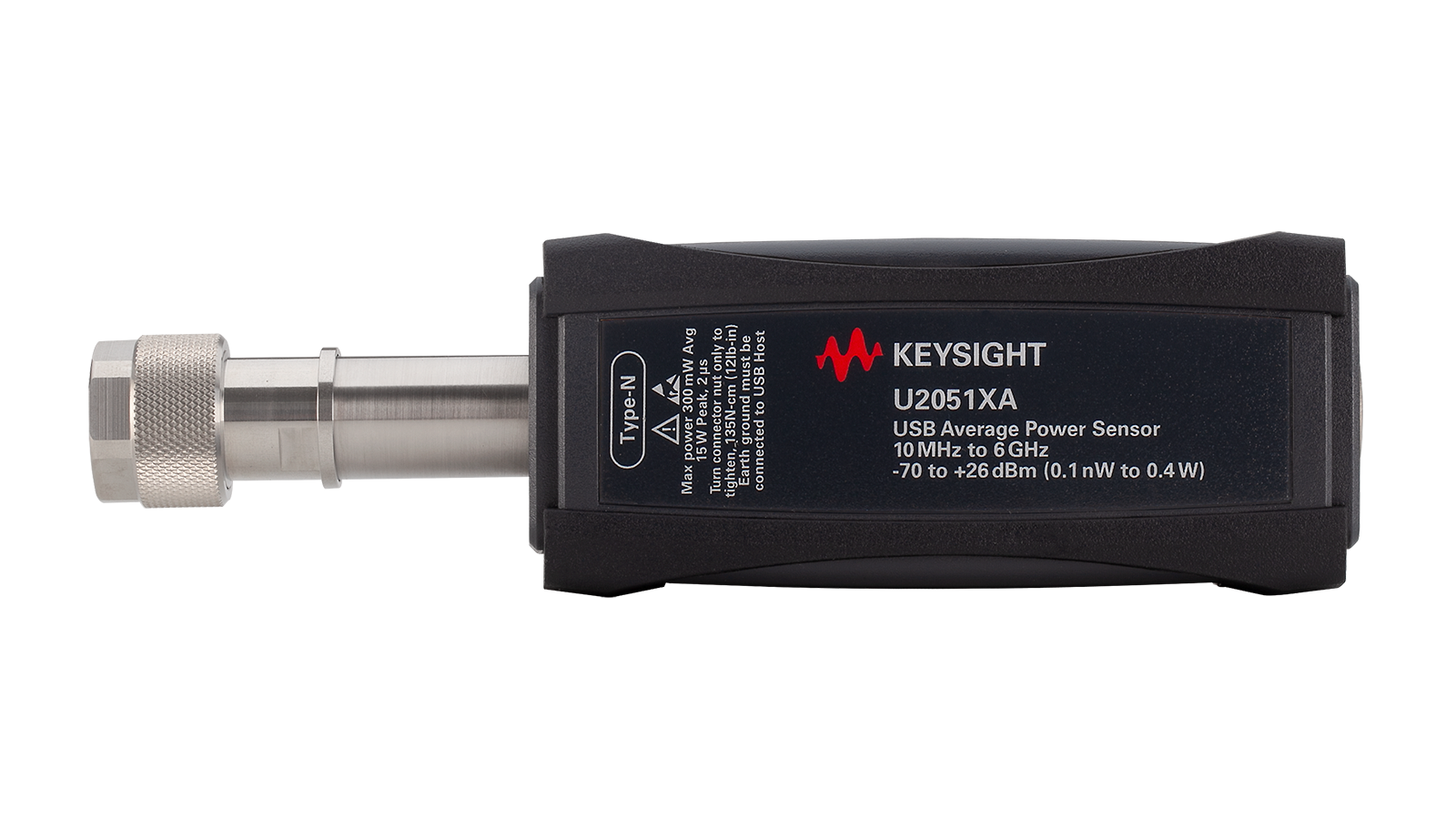

是德科技 U/L2050/60 X 系列宽动态范围功率传感器能够准确测量各种调制信号。 这些 USB/LAN 功率传感器具有 -70 至 +26 dBm 的宽动态范围，可对各种调制信号执行高度准确且可重复的功率测量，其测量速度高达 50,000 次读数/秒，能够实现更高的生产吞吐量。内置归零和校准功能有助于用户节省测量时间并降低测量不确定度。 U/L2050/60 X 系列功率传感器得到了是德科技BenchVue 软件的支持。使用BenchVue 软件，您无需编程即可轻松控制功率计记录数据，并以多种形式显示测量结果。只需将该传感器连接到安装有BenchVue BV0007B功率计/传感器控制与分析应用软件的个人电脑，即可执行平均功率测量和分析。

详细了解是德科技的LAN 和 USB 功率传感器

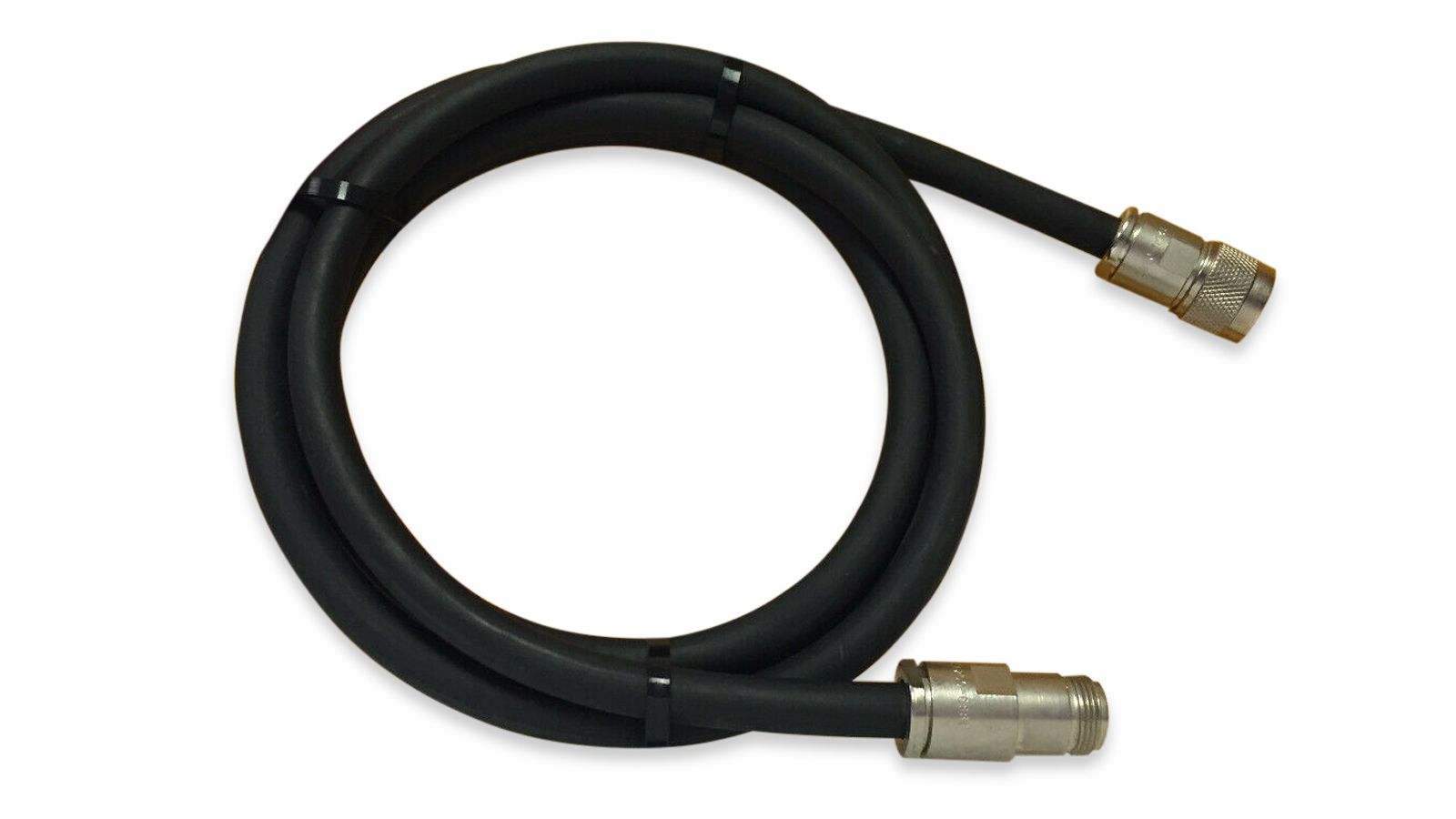

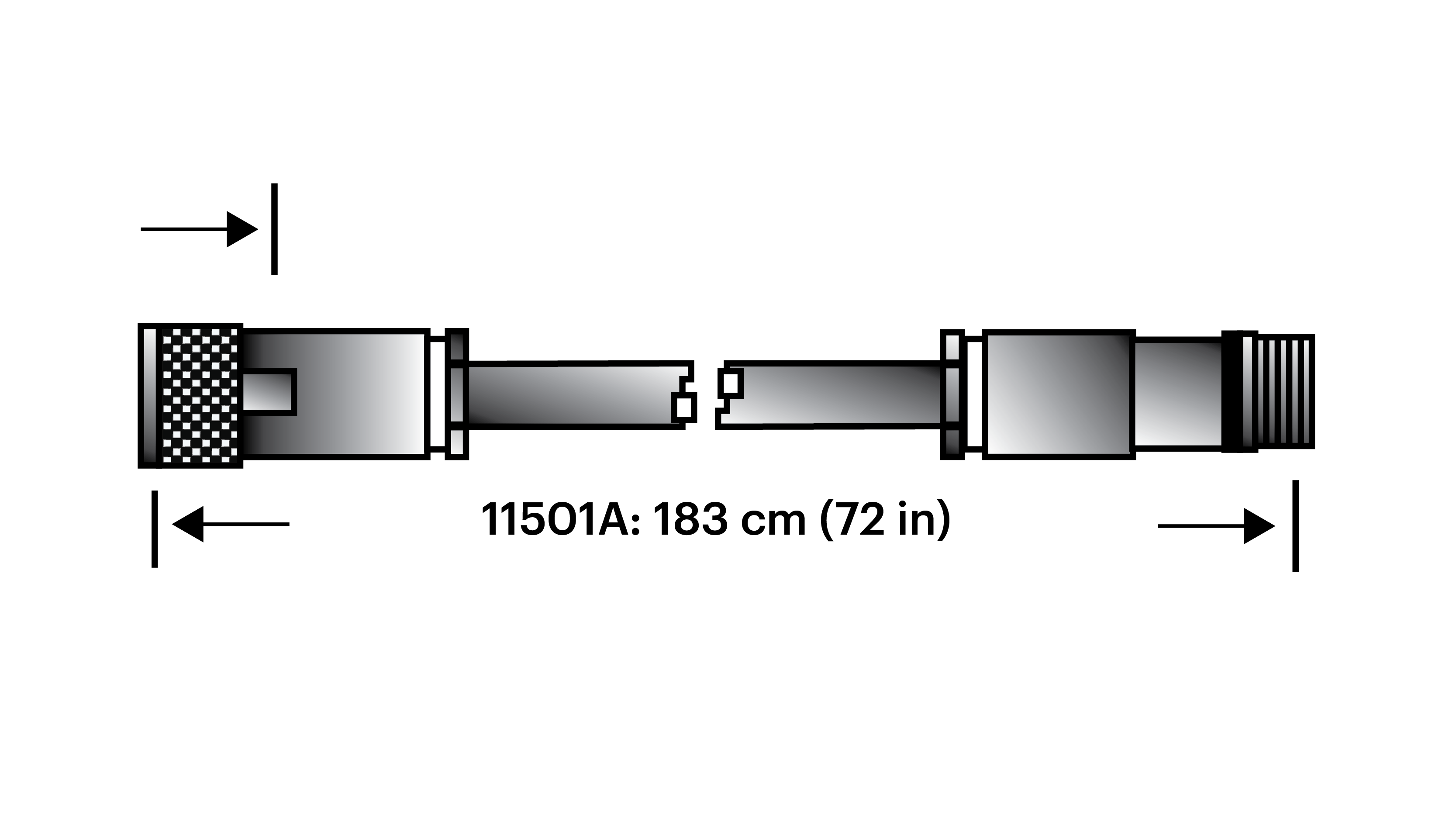

• 直流至 5 GHz 频率范围

• N型公头至N型母头连接器

如需了解更多信息，请访问 Keysight 电缆组件页面。

• 提供单路射频输出，覆盖 9 kHz 至 7.2 GHz 的完整频率范围，调制带宽高达 160 MHz。
• 您可以像往常一样通过MXG/EXG 的前面板进行控制，也可以使用相同的 SCPI 命令通过 LAN、GPIB 或 USB 接口控制测试系统自动运行。
• 生成 7.2 GHz 的 802.11ax 160 MHz 带宽信号，在高达 +5 dBm 的输出功率下实现 < -47 dB（0.45%）的卓越 EVM 性能。

N5182BX07 扩频器可将配备选件 506 的 N5182BMXG 或 N5172BEXG 扩展至覆盖高达 7.2 GHz 的 802.11ax 频段和 5G 免许可频段，同时提供出色的误差矢量幅度（EVM）。 N5182BX07 扩频器可让您测试器件和设计的极限性能。

• 频率范围：直流至 6 GHz
• 连接器：N型公头至N型公头
• 长度：58 厘米（23 英寸）（正常情况下）
• 最大插入损耗：0.73 dB
• 最小回波损耗：10.50 dB

是德科技 11500B 电缆套件为 58 厘米（23 英寸）长的 N 型公头至 N 型公头电缆，频率范围为直流至 6.0 GHz

• 频率范围：直流至 6 GHz

• 连接器：N型公头至N型公头
• 长度：58 厘米（23 英寸）（正常情况下）

• 直流至 6.0 GHz 频率范围

• N型公头至N型公头连接器
• 长度 58 厘米（23 英寸）（标称值）
• 插入损耗最大为 0.73 dB
• 回波损耗不低于 10.50 dB

是德科技 11500B 电缆组件长 58 厘米（23 英寸），为 N 型公头至 N 型公头接口，频率范围为直流至 6.0 GHz

• 直流至 6.0 GHz 频率范围
• N型公头至N型公头连接器
• 长度 58 厘米（23 英寸）（标称值）

• 直流至 6.0 GHz 频率范围
• N型公头至N型公头连接器
• 长度 58 厘米（23 英寸）（标称值）
• 插入损耗最大为 0.73 dB
• 回波损耗不低于 10.50 dB

是德科技 11500B 电缆组件长 58 厘米（23 英寸），为 N 型公头至 N 型公头接口，频率范围为直流至 6.0 GHz

• 直流至 6.0 GHz 频率范围
• N型公头至N型公头连接器
• 长度 58 厘米（23 英寸）（标称值）

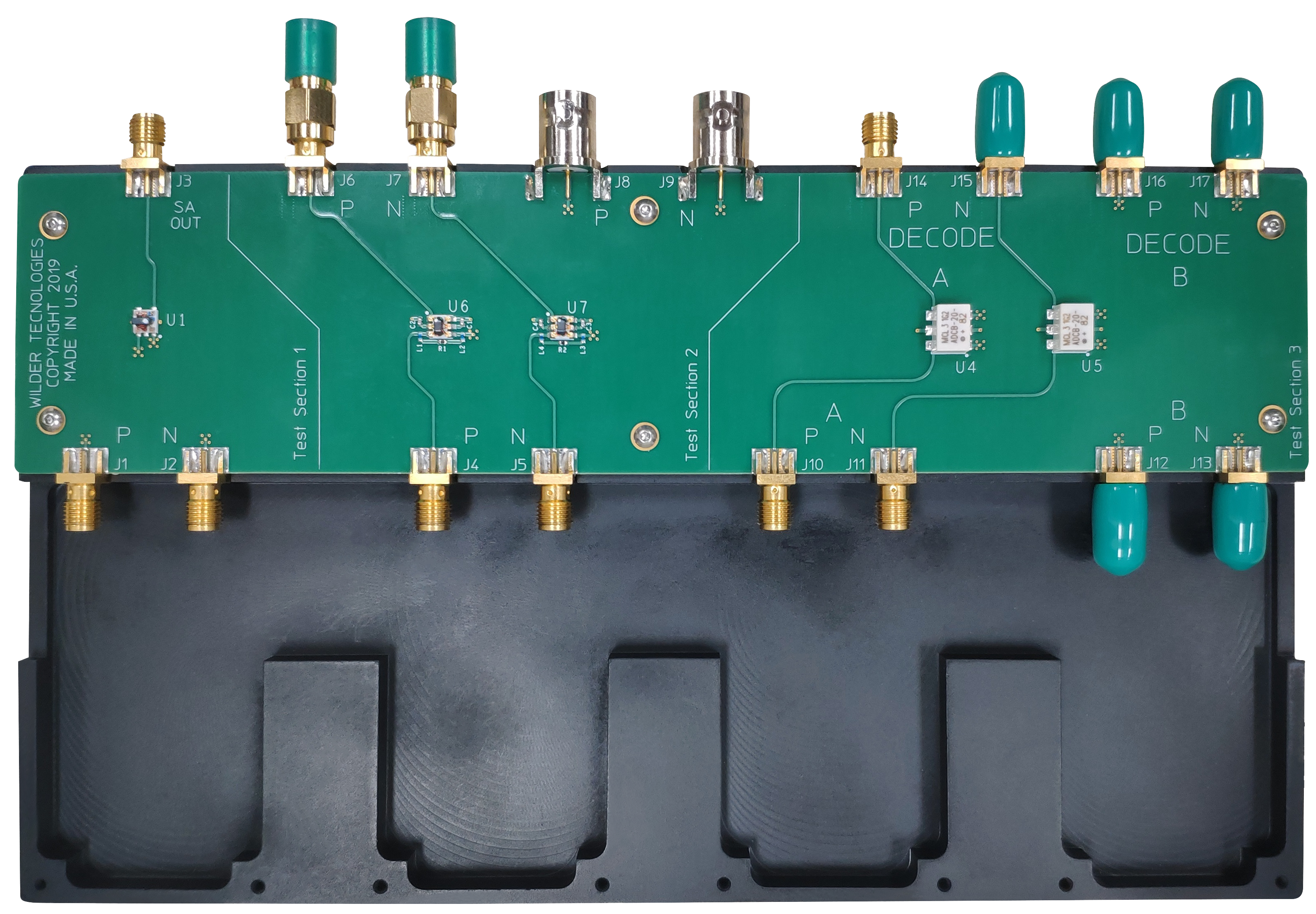

AE6941A 汽车以太网电气测试夹具可方便地访问汽车以太网电气信号，使您能够快速、轻松地进行符合性测试和器件特性分析。

您可以将此扩展板与 AE6942A、AE6943A 和 AE6960A 适配器配合使用，以支持是德科技 AE6900T、AE6900R 和 AE6900L 汽车以太网电气一致性测试应用，从而对收发信号和链路段信号进行快速、准确的设计验证和调试。

功能

• 为符合性测试和特性分析提供完整的 100BASE-T1 车载以太网信号访问功能
• 符合 IEEE 802.3bw 和 IEEE 802.3b 标准
• 灵活的亚微型A（SMA）连接，使用便捷
• 提供适用于多种连接器类型（包括 Mini-50、MATEnet 和 H-MTD）的多功能适配器板

支持标准

• IEEE 802.3bw 100 Mb/s
• IEEE 802.3bp 1000 Mb/s
• IEEE 802.3ch 多千兆位

只需使用 1 米长的电缆即可将两个 MATEnet 端口连接起来

• 可单独使用，或与 AE6943A 车载适配器或 APM1000E 媒体转换器配合使用
• 出色的测量精度和通用性，实现了汽车 MDI 的自适应功能
• 带宽：直流至 1 GHz

是德科技 AE6952A MATEnet 至 MATEnet 电缆可连接至您的汽车 MDI 接口以及部分是德科技汽车接口。MATEnet 连接器是一种适用于车载以太网的数据连接器。它符合 IEEE 100BASE-T1 和 1000BASE-T1 标准，数据传输速率高达 1 Gbps。频率范围为直流至 1 GHz。

建议将该电缆与 AE6943A 或 APM1000E 配合使用，以支持 802.3bp 和 802.3bw 车载以太网标准。

可快速、稳定且便捷地将 TE MATEnet 接口转换为 SMA 接口

• 可以将 TE MATEnet 接口转换为 SMA 接口，从而方便地连接示波器或其他测试设备
• 可单独使用，或与 AE6941A 汽车测试夹具配合使用
• 支持精确测量，通用性强，可自适应连接汽车 MDI 接口
• 带宽：直流至 1 GHz

是德科技 AE6943A SMA 至 MATEnet 适配器为连接汽车 MDI 接口提供了简便的解决方案。MATEnet 连接器是一种适用于车载以太网的数据连接器。它符合 IEEE 100BASE-T1 和 1000BASE-T1 标准，数据传输速率高达 1 Gbps。频率范围为直流至 1 GHz。

建议在 100BASE-T1 和 1000BASE-T1 车载以太网中使用此夹具。

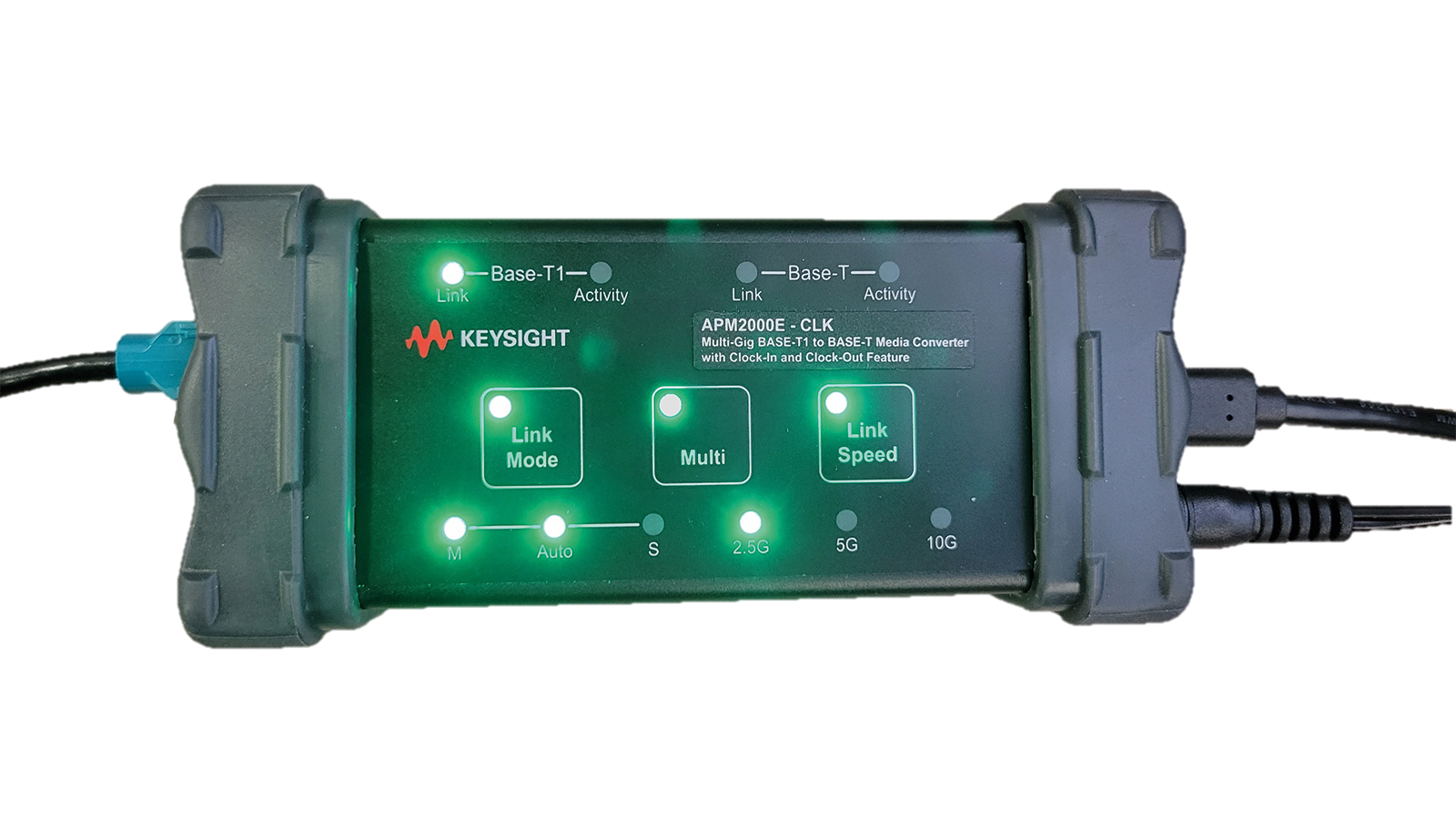

MultiGBASE-T1 媒体转换器

是德科技 APM2000E 可将以太网物理层从 MultiGBASE-T1 转换为 MultiGBASE-T。 

• 采用 Marvel MV-Q3244 PHY 芯片实现 2.5/5/10GBASE-T1 物理层。
• 符合 OPEN Alliance TC10 汽车以太网休眠/唤醒要求。
• 直观的 LED 指示灯：
  • PHY 配置、链路状态和网络活动
  • MultiGBASE-T1 信号质量指标（SQI）的实时条形图显示
• 薄膜按键可实现无需软件的设备配置：
  • 在 2.5G、5G 和 10G 链路速率之间切换
  • 选择 MultiGBASE-T1 PHY 时钟配置
• 该转换器采用专为 MultiGBASE-T1 设计的 H-MTD 连接系统。
• 用于设备配置和固件更新的坚固型 USB Type-C 连接器。
• 如需外部时钟输入，请订购 APM2000E-CLK。

使用是德科技 AE6920R 软件对汽车以太网 MultiGBASE-T1 接收器进行测试时，需要使用 APM2000E 媒体转换器。

请与以下溶液配合使用：AE6000R。
