Channel Studio 仿真软件 用于射频性能测试的真实环境电波传播仿真

Channel Studio 为以下应用提供了先进的无线信道建模功能：

• 使用通道仿真器平台，对设备、无线系统和收发信机进行实时测试和性能评估。
• 无线链路和系统级仿真软件

兼容的硬件平台：

• PROPSIM F64
• PROPSIM FS16

应用：

• 从2G到5G的蜂窝技术
• 最新 802.11 ax/be 标准定义的无线局域网
• 车对车、设备对设备
• 机载通信与卫星通信
• 5G 非地面网络
• MANET 和网状网络
• 射频外场到实验室

射频光线追踪通道建模

F9860500A Channel Studio RaySim 工具（RaySim）是一款先进的射频光线追踪解决方案，专为 5G进阶 6G 中的复杂新型无线技术快速、准确地创建特定场地的射频传播场景而设计。该解决方案支持针对是德科技或客户数字孪生的链路级、系统级和网络级射频场景仿真。 借助是德科技用于设备和无线接入网测试的端到端仿真产品组合（包含射频信道仿真功能），该解决方案可无缝创建实时仿真环境，以支持硬件在环测试。

RaySim能够以高射频保真度实现路测路线的无缝虚拟化，支持对新软件版本或网络配置进行全天候真实有效的持续集成测试。该解决方案支持MIMO和Massive MIMO无线电设备、多用户终端以及天线波束模式嵌入。 无线系统参数可轻松调整，便于在实验室快速评估各类场景。RaySim是生成特定站点数据集的理想解决方案，可用于AI/ML模型训练，并针对AI-RAN和AI-Device用例进行精准基准测试。

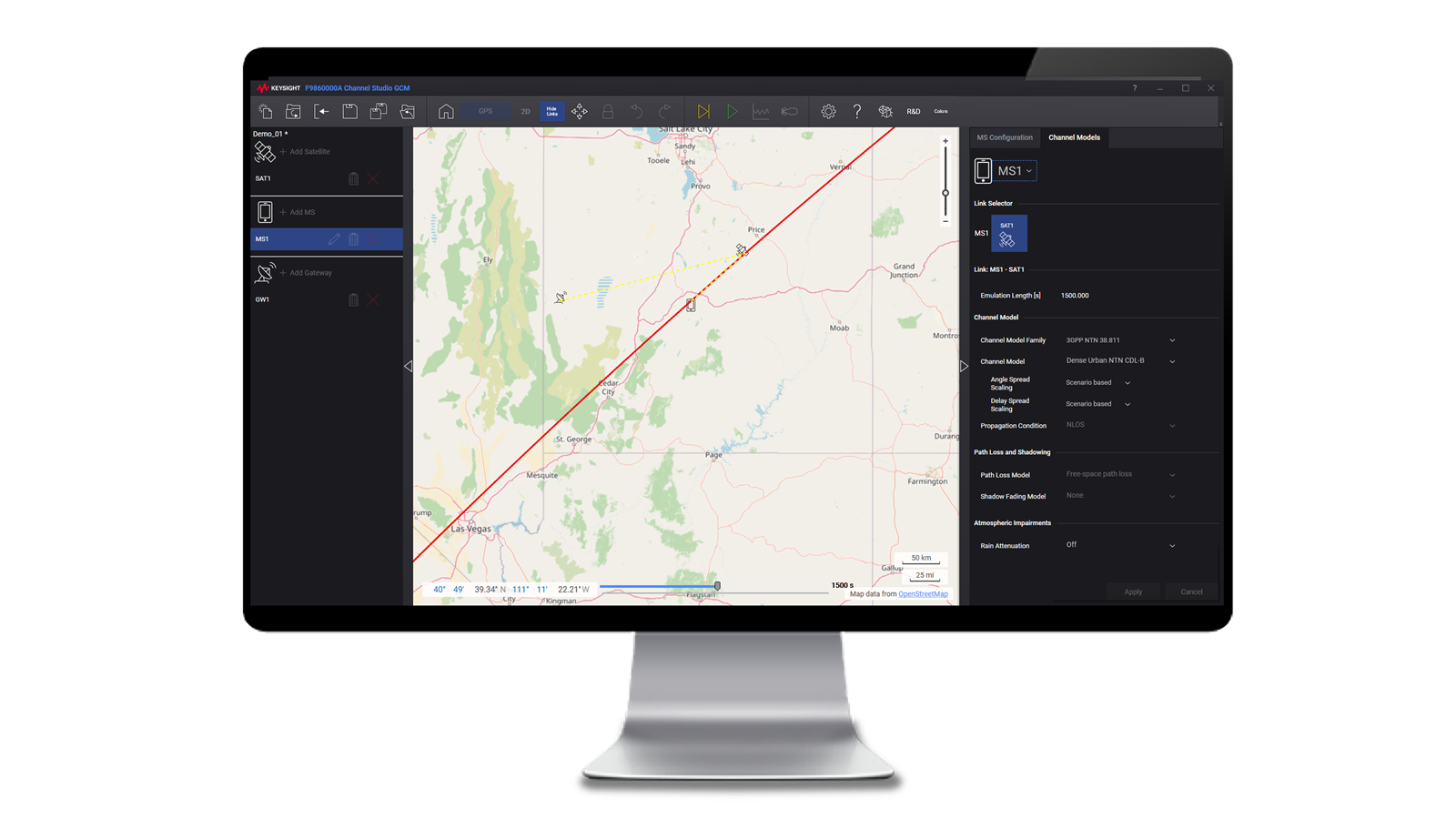

F9860020A Channel Studio 非地面网络（NTN） 工具为地面站与 低地球轨道（LEO）、中地球轨道（MEO）及地球同步轨道（GEO）卫星之间的通信提供了灵活的传播信道建模功能。该工具支持动态、 相位一致的延迟、多普勒效应及路径损耗建模，包括基于 ITU-R P.618 标准的大气 降雨衰减建模，以及用于 NTN 测试的 3GPP TR 38.811 TDL 和 CDL 多径衰落信道模型。 与 F9860000A Channel Studio GCM 工具配合使用时，该解决方案支持对 地面与非地面混合切换场景以及多卫星 切换测试进行建模。该工具还支持针对 2x2 和 2x4 MIMO 多元素天线系统的 NTN 信道建模。

为了简化卫星场景的创建，NTN Tool 支持导入卫星历书数据和两行元素（TLE） 文件，从而能够 在特定时间点精确定义地球轨道卫星的轨道参数，并结合用户设备 （UE）和/或地面网关的位置。 此外，该工具还支持与 OpenStreetMap 集成、基于 GPS 坐标的场景定义，以及透明 （bent-pipe）和再生（Sat-gNB）两种卫星架构，包括 单链路和多链路通信场景。

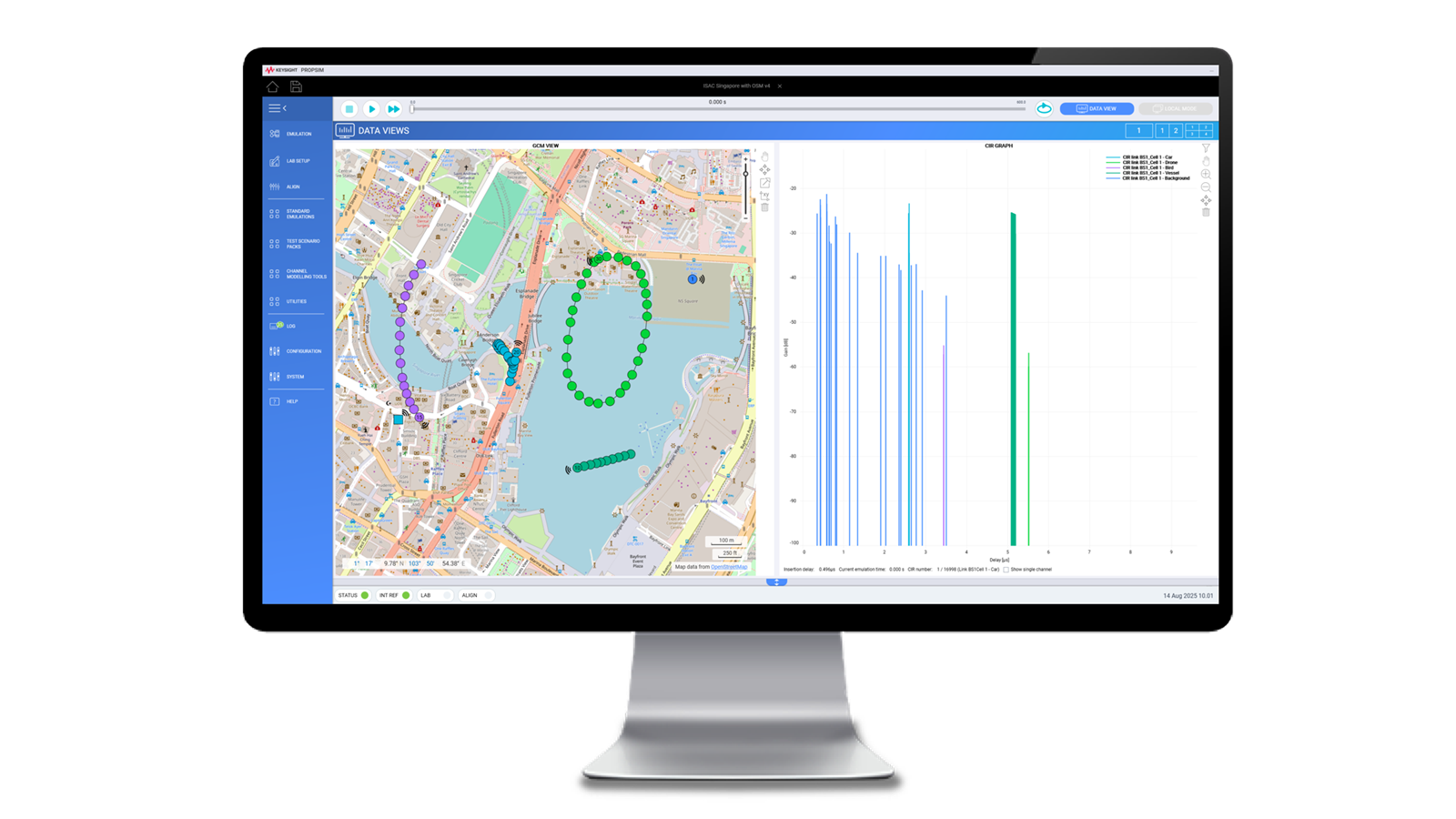

F9860060A 无线感知建模工具通过在统一的仿真环境中结合感知目标效应和背景传播特性，实现了精确的集成感知与通信（ISAC）信道建模。该工具基于 3GPP TR 38.901 Release 19 建模框架，扩展了标准信道建模功能，以支持微多普勒效应和更广泛的感知目标类型。

F9860060A 允许用户配置目标轨迹、方位角和雷达截面积（RCS）分布，以创建逼真的感知场景，同时保持通信信道的完整保真度，包括多径传播、多普勒效应和波束成形。 该工具通过支持早期设计评估，并促进从仿真到硬件仿真的无缝过渡以进行全面的系统测试，从而加速了进阶 6G ISAC 用例的开发与验证。

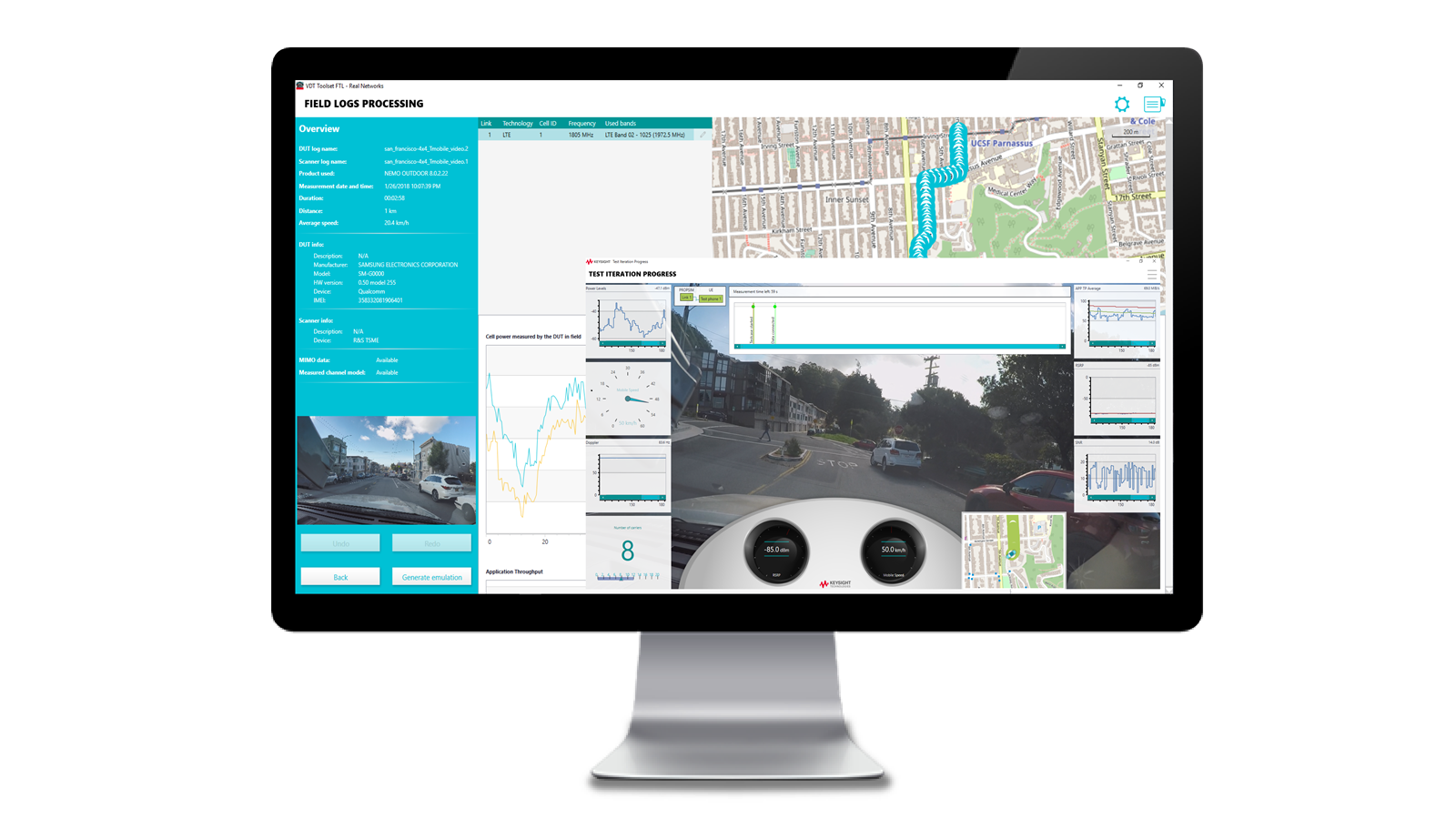

借助 F9860200A Channel Studio 射频“现场到实验室”工具， 用户可以通过基于实际测量环境 重现真实的空中传输条件，从而轻松弥合 实验室测试与现场测试之间的差距。该功能通过在 具有代表性的空中接口条件下进行准确且可重复的测试， 从而加速了无线设备和 网络设备的验证过程。 该 RF 现场到实验室工具提供了一种 真实、可重复且经济高效的实验室测试方法， 可快速高效地验证多种设计以及后续的设计修订。用户还可以基于 从全球各地采集的测量数据，创建和维护 RF 现场到实验室测试用例库，从而支持一致的基准测试和回归测试。该 “射频现场到实验室”工具可从测量文件中导入无线电信道参数——例如小区ID、 参考信号接收功率（RSRP）、信噪比（SNR）和MIMO 相关性——从而自动生成信道模型， 供信道仿真器使用。它能够可靠地再现 记录的现场条件，而无需额外的信道建模或 用户手动干预。

如今，芯片组和设备制造商以及测试实验室正在标准化的 IEEE 传播信道条件下，进阶 802.11ax 和 802.11be 无线局域网功能的性能进行验证。

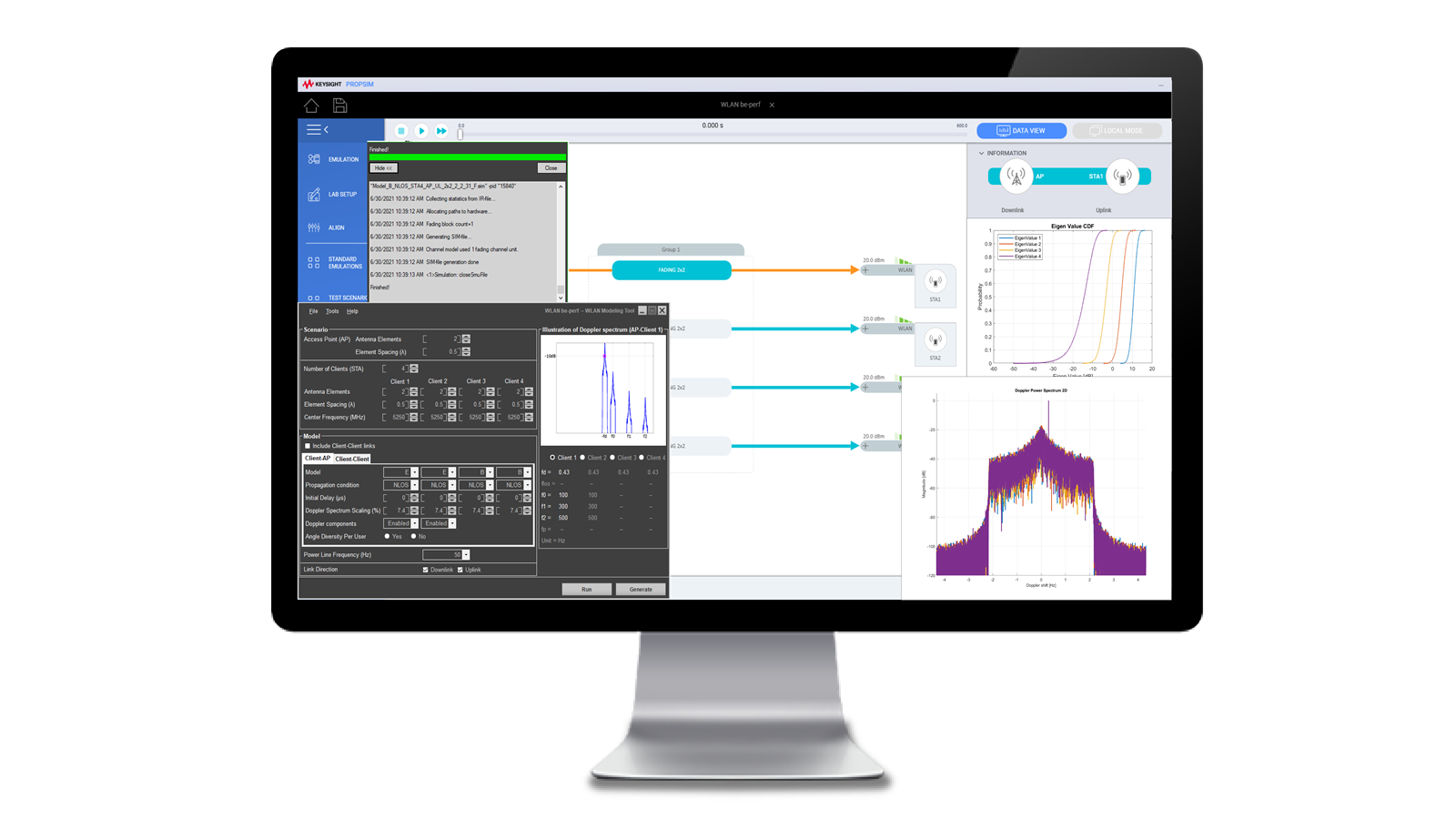

F9860300A Channel Studio WLAN 建模工具是一款易于使用的应用程序，用于生成符合 IEEE 802.11 标准的 WLAN 信道模型。它支持多种天线配置下的单用户 MIMO（SU-MIMO）和多用户 MIMO（MU-MIMO）配置，可在标准化的传播条件下对 WLAN 设备和系统进行逼真的仿真和性能评估。

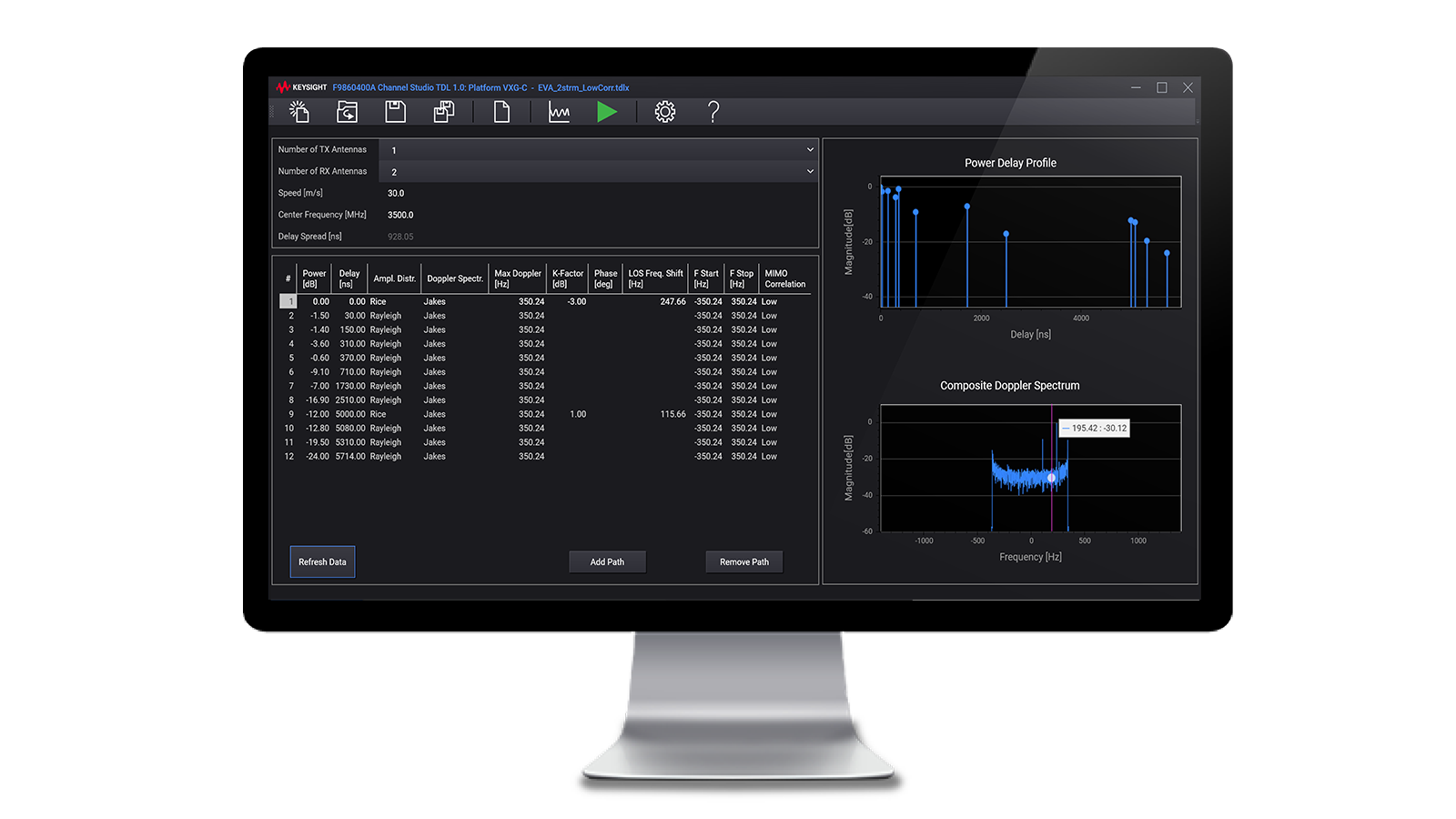

F9860400A Channel Studio 分路延迟线（TDL）建模工具是一款用于创建自定义衰落模型的综合性应用程序。生成的模型可广泛应用于各类领域，包括蜂窝无线通信、国防系统、广播，以及通用通信链路和接收机测试。

TDL 建模工具作为可选功能，适用于 M9484CVXG 信号发生器和 E7515B UXM 5G 无线测试平台。该工具也是 PROPSIM Standard Tools 软件套件的一部分。通过简单直观的用户界面，该工具可访问所有关键的衰落曲线参数，从而能够高效地创建和配置自定义信道模型。

TDL 建模工具专为易用性和高生产力而设计，可实现快速模型开发，并支持多种是德科技硬件平台，为衰落信道仿真和无线系统测试提供了灵活且一致的解决方案。
