FlexDCA 采样示波器软件
是德科技 N1010A FlexDCA 软件可在是德科技数字通信分析仪（DCA）系列的采样示波器（也称为等效时间示波器）上运行。
是德科技 N1010A FlexDCA 软件可在是德科技数字通信分析仪（DCA）系列的采样示波器（也称为等效时间示波器）上运行。
FlexDCA 采样示波器软件
是德科技（Keysight）N1010A FlexDCA 软件可在是德科技数字通信分析仪（DCA）系列采样示波器（也称为等效时间示波器）上运行。DCA 能够帮助您显示和分析高速信号（例如有线通信和数据中心链路中使用的信号）的模拟特性。
FlexDCA 由制造商负责安装到DCA-X 主机上，也可以安装在计算机上，用于控制DCA-M 或远程控制DCA-X。
- 功能强大，使用灵活：内置基本测量功能，并可根据需要添加其他测量套件。
- 结果始终如一：既可在设计阶段用于信号仿真和分析，又可在实验室中用于设计原型的表征，还可在生产和支持阶段远程操作设备。
除了 N1010A FlexDCA 软件所具备的数据采集和基本测量功能外，是德科技还提供了种类丰富、功能强大的软件工具：
- N1010100A，用于FlexDCA 采样示波器软件研发的套件：该套件专为研发工程师设计，可帮助其对设计进行表征，并更深入地分析信号偏离预期性能的根本原因。它包含 FlexRT 高级版软件，用于在UXR 系列示波器上进行光测量。
- N1010200A，用于FlexDCA 采样示波器软件的制造套件：该套件提供了 FlexEye 等功能，可提高测量灵活性，从而显著降低光收发器制造应用的测试成本。它包含 TDECQ 和 FlexRT 基础版等软件，用于在UXR 系列示波器上进行光测量。
- N1010300A，用于FlexDCA 采样示波器软件的信号完整性分析套件：该套件新增了功能强大的测量工具，可测量阻抗和传输特性、计算 S 参数，并进行基本的 TDR/TDT 测量；此外还新增了 FlexPLL 软件，可执行锁相环测量。
- FlexOTO软件适用于对 800G/1.6T 及多通道应用执行高光通道数测试，以提升测试效率，提高DCA-M 硬件的使用率，同时不会影响测量完整性。
如需确定传统 FlexDCA 功能选件与现有各软件套件之间的对应关系，请参阅 N1010x00A 分析套件映射表中的《DCA 配置指南》。
用于 IEEE 802.3bs/cd（50/100/200/400 Gb/s）的光发射机测试软件
使用 86100DDCA-X 和 N109XDCA-M 示波器（符合 IEEE 802.3bs/cd 标准）对 IEEE 50/100/200/400 Gb/s 光发射机设计进行表征。
使用 86100DDCA-X 和 N109XDCA-M 示波器（符合 IEEE 802.3bs/cd 标准）对 IEEE 50/100/200/400 Gb/s 光发射机设计进行表征。
用于 IEEE 802.3bs/cd（50/100/200/400 Gb/s）的光发射机测试软件
全面的测量和调试解决方案
- 根据 IEEE 802.3bs 标准对 200/400 Gb/s 光发射机设计进行表征
- 根据 IEEE 802.3cd 标准对 50/100 Gb/s 光发射机设计进行表征
- 主要测量项目包括 TDECQ、光调制幅度（Outer OMA）和消光比（Outer ER）
灵活且可扩展
- 在通过 USB 接口与 N109xDCA-M 相连的 PC 上运行
- 自动生成 HTML 报告
- 根据一致性合格标准或自定义合格标准，对所有参数或选定参数进行测试
兼容性
- N1092XDCA-M 示波器
- N1077A 时钟恢复（单模和多模）
- N1078A 时钟恢复（仅单模）
是德科技 N1095BSCA 光发射机测试应用软件可与 N1092DCA-M 系列示波器配合使用，根据以下规范快速、精确地执行光发射机 PAM4 测量：
-
IEEE 802.3bs 200 Gb/s 和 400 Gb/s 光发射机（第 121、122、123、124 部分）
- 200GBASE-LR4
- 200GBASE-FR4
- 200GBASE-DR4
- 400GBASE-LR8
- 400GBASE-FR8
- 400GBASE-DR4
- 400GBASE-SR16
-
IEEE 802.3cd 50 Gb/s、100 Gb/s 和 200 Gb/s 光发射器（第 138、139、140 部分）
- 50GBASE-SR
- 50GBASE-FR
- 50GBASE-LR
- 100GBASE-SR2
- 100GBASE-DR
- 200GBASE-SR4
N1095BSCA 是一款易于使用的光发射机测试应用软件，它能够：
- 节省了了解标准详情的时间
- 缩短表征光PAM4设计所需的时间
- 帮助用户使用自定义配置对设备进行调试
- 使用户能够快速生成 HTML 报告，汇总器件性能测量数据
主要测量项目包括：
- 发射机和色散眼图闭合（TDECQ）
- 外部光调制幅度（Outer OMA）
- 外部消光比（Outer ER）
- 平均光发射功率
- 信令速率
- OMAouter 减去 TDECQ 的发射功率
- 发射机跳变时间
- 相对强度噪声（RINxx OMA）——仅供参考
要查看本应用程序支持的具体测试项目的最新完整列表，请下载 N1095BSCA.exe 并将其安装到电脑上（单击“试用和许可证”选项卡），然后在“演示模式”下运行本软件。在“演示模式”下运行本软件无需许可证（或硬件）。
PCI Express PLL 测试应用软件
是德科技 N1081PLCA PCI Express PLL 测试应用旨在根据 PCI Express 5.0 TX PLL 规范，测量发射器 PLL 的带宽和峰值。使用 N1081PLCA PCIe PLL 测试软件对您的 PCIe 设计进行测试、调试和特性分析。
是德科技 N1081PLCA PCI Express PLL 测试应用旨在根据 PCI Express 5.0 TX PLL 规范，测量发射器 PLL 的带宽和峰值。使用 N1081PLCA PCIe PLL 测试软件对您的 PCIe 设计进行测试、调试和特性分析。
PCI Express PLL 测试应用软件
是德科技 N1081PLCA TX PLL 测试应用软件可与各种DCA 时钟恢复模型配合使用，也可与是德科技抖动源配合使用，以便按照 PCI Express 5.0 PLL 测试规范快速、准确地执行 PLL 测量。
N1081PLCA 是一款易于使用的测试应用软件，它能够：
- 节省了了解标准详情的时间
- 引导用户完成设置，并根据 PCI Express 5.0 PLL 规范执行 PLL 测量
- 帮助用户使用自定义配置对器件进行调试
- 能够生成 HTML 报告，汇总器件性能测量数据
PLL 测量与调试解决方案：
- 根据数据速率（2.5、5.0、8.0、16.0 和 32.0 GT/s）执行 PLL 校准
- 详细测量结果包括 PLL 带宽、峰值响应、增益频率等
灵活且可扩展：
- 可在 N1000ADCA-X 示波器上运行，可与 N1060A 精密波形分析仪或是德科技 N107x 系列 CDR（作为抖动接收机）配合使用
- 与是德科技 M8000 系列比特误码率测试仪或 81160A 任意噪声发生器（作为抖动源）配合使用
- 根据一致性合格标准或自定义合格标准，对所有参数或选定参数进行测试

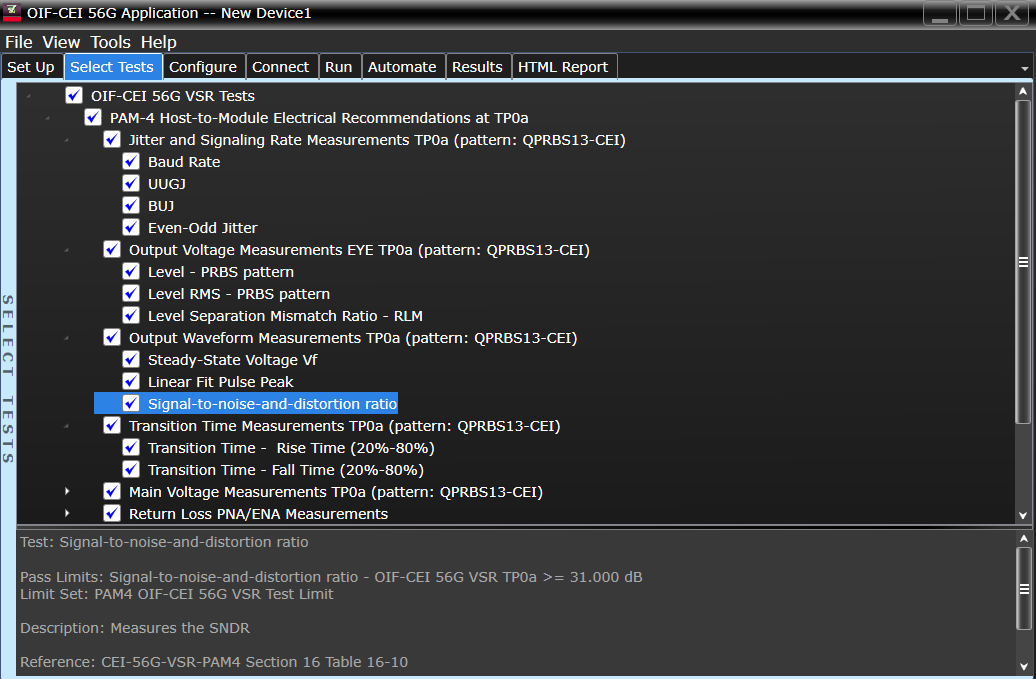

用于 OIF-CEI-4.0 的电气发射机测试软件
使用 86100DDCA-X 和 N109XDCA-M 示波器（符合 OIF-CEI-04.0 规范）对 CEI-56G-VSR/MR/LR 电气发射机设计进行表征。
使用 86100DDCA-X 和 N109XDCA-M 示波器（符合 OIF-CEI-04.0 规范）对 CEI-56G-VSR/MR/LR 电气发射机设计进行表征。
用于 OIF-CEI-4.0 的电气发射机测试软件
全面的测量和调试解决方案
- 根据 OIF-CEI-04.0 规范对 CEI-56G-VSR/MR/LR 发射机设计进行表征
- 执行超过 100 种测试
- 主要测量项目包括抖动、眼图线性度、SNDR、开眼（EW6、EH6）和回波损耗
灵活且可扩展
- 可在 N1000A/86100DDCA-X 示波器上运行，或在通过 USB 接口连接 N109xDCA-M 的电脑上运行
- 自动生成 HTML 报告
- 根据一致性合格标准或自定义合格标准，对所有参数或选定参数进行测试
兼容性
- N1000ADCA-X 主机
- 86100DDCA-X 主机
- N109XDCA-M 示波器
- N107X 时钟恢复
是德科技 N109256CB 发射机测试应用软件可与 N1000A/86100DDCA-X 或 N109XDCA-M 系列示波器配合使用，根据以下规范快速、精确地执行 NRZ 和 PAM4 测量：
- CEI-56G-VSR（参考 OIF 2014.277.08 NRZ、OIF-CEI-04.0 PAM4）
- 第 15.3.2 节：主机到模块，TP1a 接口，表 15-1（NRZ）
- 第 15.3.3 节：模块到主机，TP4 接口，表 15-4（NRZ）
- 附录 15.B.1.1：主机到模块，TP0a 接口，表 15.9（NRZ）
- 第 16.3.2 节：主机至模块，TP1a 接口（主机输出），表 16-1（PAM4）
- 第 16.3.3 节：模块到主机，TP4 接口（模块输出），表 16-4（PAM4）
- 附录 16.B.1.1：主机到模块，TP0a 接口，表 16.10（PAM4）
- CEI-56G-MR（参考 OIF-CEI-04.0）
- 第 17.3.1 节，表 17-2 和 17-3（MR-PAM4）
- CEI-56G-LR（参考 OIF-CEI-04.0）
- 第 21.3.1 节，表 21-2 和 21-3（LR-PAM4）
N109256CB 是一款易于使用的发射机测试应用软件，它能够：
- 节省了了解标准详情的时间
- 将表征 PAM4 和 NRZ 设计所需的时间从几小时缩短到几分钟
- 帮助用户使用自定义配置对器件进行调试
- 使用户能够快速生成 HTML 报告，汇总器件性能测量数据
主要测量项目包括：
- 抖动测量，包括 UUGJ、BUJ 和奇偶抖动（EOJ）
- 输出波形测量，包括稳态电压（Vf）、线性拟合脉冲峰值和信噪失真比（SNDR）
- 跳变时间
- 眼宽（EW6）和眼高（EH）、远端和近端
- 回波损耗
如需查看本应用软件所支持的具体测试项目的最新完整列表，请下载 N109256CB.exe 并将其安装到电脑上（单击“试用和许可证”选项卡），然后在“演示模式”下运行本软件。在“演示模式”下运行本软件无需许可证（或硬件）。

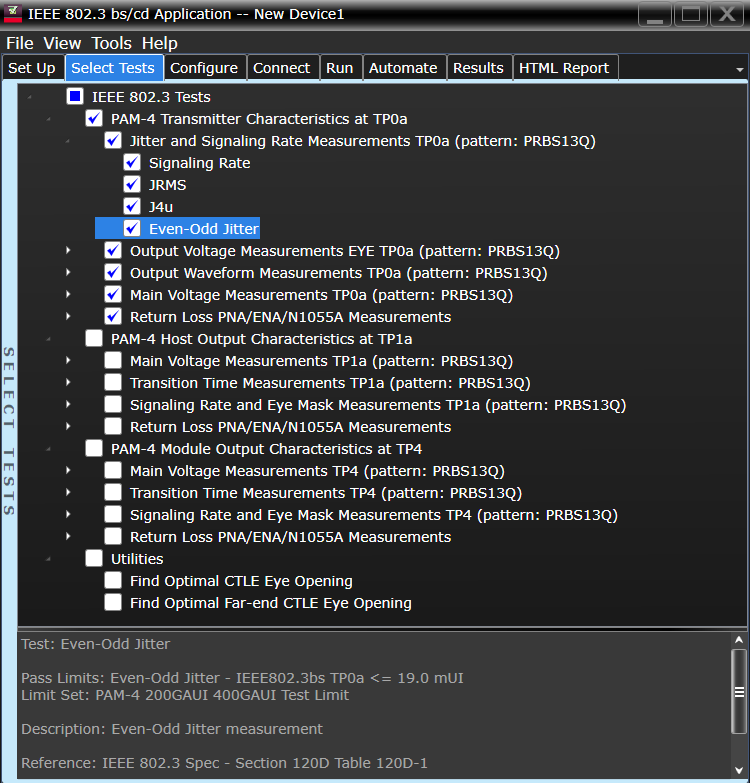

用于 IEEE 802.3bs/cd（50/100/200/400 Gb/s）的电气发射机测试软件
使用 86100DDCA-X 和 N109XDCA-M 示波器（符合 IEEE 802.3bs/cd 标准）对 IEEE 50/100/200/400 Gb/s 电气发射机设计进行表征。
使用 86100DDCA-X 和 N109XDCA-M 示波器（符合 IEEE 802.3bs/cd 标准）对 IEEE 50/100/200/400 Gb/s 电气发射机设计进行表征。
用于 IEEE 802.3bs/cd（50/100/200/400 Gb/s）的电气发射机测试软件
全面的测量和调试解决方案
- 根据 IEEE 802.3bs 标准对 200/400 Gb/s 发射机设计进行表征
- 根据 IEEE 802.3cd 标准对 50/100 Gb/s 发射机设计进行表征
- 执行约 300 种测试
- 主要测量项目包括 12 个边沿的输出抖动（Jnu、JRMS、EOJ）、SNDR、SNR_ISI、开眼（EW5、EH5）和回波损耗
灵活且可扩展
- 可在 N1000A/86100DDCA-X 示波器上运行，或在通过 USB 接口连接 N109xDCA-M 的电脑上运行
- 自动生成 HTML 报告
- 根据一致性合格标准或自定义合格标准，对所有参数或选定参数进行测试
兼容性
- N1000ADCA-X 主机
- 86100DDCA-X 主机
- N109XDCA-M 示波器
- N107X 时钟恢复
是德科技 N1091BSCB 发射机测试应用软件可与 N1000A/86100DDCA-X 或 N109XDCA-M 系列示波器配合使用，根据以下规范快速、精确地执行 NRZ 和 PAM4 测量：
-
IEEE 802.3bs 200 Gb/s 和 400 Gb/s
- 200GAUI-x 与 400GAUI-x 芯片间（C2C）发射器特性
- 200GAUI-x 和 400GAUI-x 芯片到模块（C2M）主机/模块输出特性
-
IEEE 802.3cd 50 Gb/s、100 Gb/s 和 200 Gb/s
- 发射机特性：50GBASE-CR、100GBASE-CR2 和 200GBASE-CR4
- 发射机特性：50GBASE-KR、100GBASE-KR2 和 200GBASE-KR4
- LAUI-2 芯片间（C2C）发射机特性
- LAUI-2 芯片到模块（C2M）主机/模块输出特性
- 50GAUI-x 与 100GAUI-x 芯片间（C2C）发射机特性
- 50GAUI-x 和 100GAUI-x 芯片到模块（C2M）主机/模块输出特性
N1091BSCB 是一款易于使用的发射机测试应用软件，它能够：
- 节省了了解标准详情的时间
- 将表征 PAM4 和 NRZ 设计所需的时间从几小时缩短到几分钟
- 帮助用户使用自定义配置对器件进行调试
- 使用户能够快速生成 HTML 报告，汇总器件性能测量数据
主要测量项目包括：
- 抖动测量，包括 Jnu、JRMS 以及 PRBS13Q “12 个沿”上的 EOJ
- 输出波形测量，包括稳态电压（Vf）、线性拟合脉冲峰值和信噪失真比（SNDR）
- 跳变时间
- 眼宽（EW5）和眼高（EH5）
- 回波损耗
如需查看本应用软件所支持的具体测试项目的最新完整列表，请下载 N1091BSCB.exe 并将其安装到电脑上（单击“试用和许可证”选项卡），然后在“演示模式”下运行本软件。在“演示模式”下运行本软件无需许可证（或硬件）。
用于 IEEE 802.3bm（XLAUI、CAUI-4、CAUI-10 和 nPPI）的电气发射机测试软件
适用于 86100DDCA-X 示波器的 N1082A IEEE 802.3 一致性测试和调试应用软件，可将 CR4/CR10 测试时间从数小时缩短至几分钟。
适用于 86100DDCA-X 示波器的 N1082A IEEE 802.3 一致性测试和调试应用软件，可将 CR4/CR10 测试时间从数小时缩短至几分钟。
用于 IEEE 802.3bm（XLAUI、CAUI-4、CAUI-10 和 nPPI）的电气发射机测试软件
全面的兼容性测试和调试解决方案
- 满足 XLAUI、CAUI-4、CAUI-10 和 nPPI（IEEE 802.3bm）的测试要求
- 测量约 400 个参数
- 提供便捷的实用工具来校正电缆偏移
灵活且可扩展
- 可在 N1000A/86100DDCA-X 示波器上运行，或在通过 USB 接口连接 N109xDCA-M 的电脑上运行
- 控制被测器件和其他设备
- 在产品开发阶段，根据一致性合格标准或自定义合格标准，对所有参数或选定参数进行测试
省时特性
- 测量复杂参数只需几秒钟
- 利用调试模式进行更广泛的开发测试
- 可与其他设备连接
- 生成简明且内容一致的测试报告
兼容性
- N100A/86100DDCA-X 主机
- N109XDCA-M 示波器
- N107X 时钟恢复
可将测试时间从数小时缩短至几分钟。您可以按照 IEEE 802.3bm 标准的要求，使用 N1091BMCA 电气发射测试软件测量高速串行主板、模块或 IC 的所有发射参数。
为了满足当前及新兴通信标准的测试需求，是德科技提供了广泛的电气和光测试解决方案。在测试 IEEE 802.3 设计时，您可以选择合适的硬件组合，同时满足当前和未来的测试需求：
- N1000A/86100D、DCA-X 以及 N1060A/86108B（整合为“综合”解决方案）——推荐
- 配备DCA 模块和外部时钟恢复电路的 86100DDCA-X
- 配备外部时钟恢复电路的 N109X 电气DCA-M 示波器
约 40 种测试
- 信令速率
- 差分和共模幅度
- 输出噪声
- 发射波形
- 抖动：RJ、DCD 和 TJ
- 差分和共模回波损耗
用于 IEEE 802.3ck（100/200/400 Gb/s）的 电气 TX 测试软件
使用 N1000ADCA-X 宽带宽示波器对 IEEE 100/200/400 Gb/s 电气 TX 设计进行表征
使用 N1000ADCA-X 宽带宽示波器对 IEEE 100/200/400 Gb/s 电气 TX 设计进行表征
用于 IEEE 802.3ck（100/200/400 Gb/s）的 电气 TX 测试软件
全面的测量和调试解决方案
- 对 IEEE 802.3ck 定义的 100/200/400 Gb/s 发射端（TX）设计进行表征
- 执行了近 140 次测试
- 主要测量项目包括 12 条边的输出抖动（Jnu、JRMS、EOJ）、SNDR 以及开眼角（EH、EW、VEC）
灵活且可扩展
- 在 N1000ADCA-X 示波器上操作，或通过 LAN 连接至 N1000ADCA-X 的计算机上操作
- 自动生成 HTML 报告
- 测试所有或所选参数是否符合合规限值或自定义限值
兼容
- N1000ADCA-X 主机
- N107x 时钟恢复
- N104xA/B 远程探头前端
是德科技 N1091CKCA TX 测试应用程序可与 N1000ADCA-X 示波器配合使用，根据以下标准快速、精确地执行 PAM4 测量：
-
IEEE 802.3ck 100 Gb/s、200 Gb/s 和 400 Gb/s 运行
- 100GAUI-1、200GAUI-2 和 400GAUI-4 芯片到芯片（C2C）TX 特性
- 100GAUI-1、200GAUI-2 和 400GAUI-4 芯片到模块（C2M）主机/模块输出特性
- 发射机特性，100GBASE-CR1、200GBASE-CR-2 和 400GBASE-CR4
- 发射机特性，100GBASE-KR1、200GBASE-KR-2 和 400GBASE-KR4
N1091CKCA 是一款易于使用的 TX 测试应用程序，其特点如下：
- 节省了理解标准细节的时间
- 将表征 PAM4 设计所需的时间从几小时缩短至几分钟
- 使用自定义配置来帮助调试设备
- 可让您快速生成汇总设备性能的 HTML 报告
主要测量项目包括：
- 抖动测量，包括 PRBS13Q “12 条边”上的 Jnu、JRMS 和 EOJ
- 输出波形测量，包括稳态电压（Vf）、线性拟合脉冲峰值、信噪比及失真度（SNDR）
- 跳变时间
- 眼图宽度、眼图高度和垂直眼图闭合度
- 有效回波损耗
如需获取该应用程序所涵盖的具体测试项目的完整且最新的列表，请下载 N1091CKCA.exe 并将其安装到电脑上（点击“试用版和许可证”选项卡），然后以“演示模式”运行该应用程序。在“演示模式”下运行该软件应用程序无需使用许可证（或硬件）。
用于 IEEE 802.3bj（100G-KR4 和 100G-CR4）的电气发射机测试软件
适用于 86100DDCA-X 示波器的 N1084A IEEE 802.3 一致性测试和调试应用软件，可将 25G KR4/CR4 测试时间从数小时缩短至几分钟。
适用于 86100DDCA-X 示波器的 N1084A IEEE 802.3 一致性测试和调试应用软件，可将 25G KR4/CR4 测试时间从数小时缩短至几分钟。
用于 IEEE 802.3bj（100G-KR4 和 100G-CR4）的电气发射机测试软件
可将测试时间从数小时缩短至几分钟。您可以根据 IEEE 802.3 标准中的两项条款——100GBASE-KR4 和 100GBASE-CR4（IEEE 802.3bj）的要求，使用 N1091BJCA 电气发射机测试软件测量高速串行主板、模块或 IC 的所有发射参数。
为了满足当前及新兴通信标准的测试需求，是德科技提供了广泛的电气和光测试解决方案。在测试 IEEE 802.3 设计时，您可以选择合适的硬件组合，同时满足当前和未来的测试需求：
- N1000A/86100D、DCA-X 以及 N1060A/86108B（整合为“综合”解决方案）——推荐
- 配备DCA 模块和外部时钟恢复电路的 N1000A/86100DDCA-X
- 配备外部时钟恢复电路的 N109X 电气DCA-M 示波器
约 40 种测试
- 信令速率
- 上升时间和下降时间
- 差分和共模幅度
- 信噪比
- 输出波形
- 抖动：奇偶、BUJ 和 RJ
- 差分和共模回波损耗

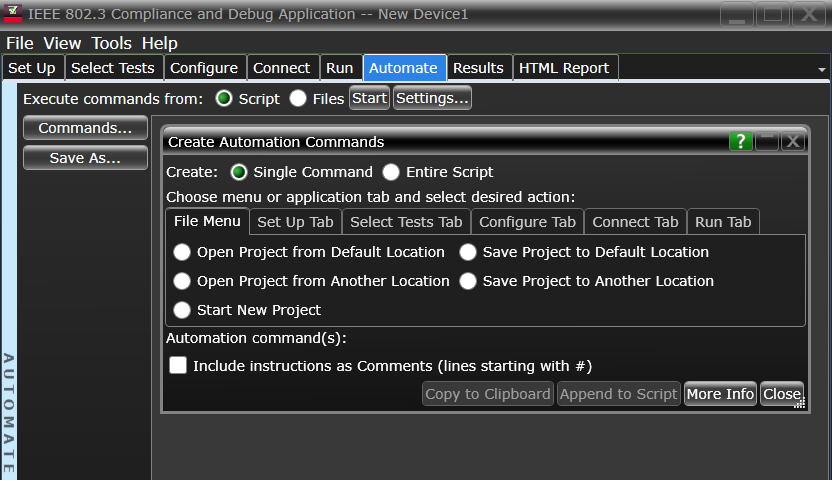

用于 IEEE 802.3ap（10G-KR 和 40G-KR4）的 电气 TX 测试软件
针对 N1000A/86100DDCA-X 示波器的 N1000A/86100DDCA-XN1091APCA IEEE 802.3ap 合规性测试与调试应用程序，将 10G-KR/40G-KR4 测试所需时间从几小时缩短至几分钟
针对 N1000A/86100DDCA-X 示波器的 N1000A/86100DDCA-XN1091APCA IEEE 802.3ap 合规性测试与调试应用程序，将 10G-KR/40G-KR4 测试所需时间从几小时缩短至几分钟
用于 IEEE 802.3ap（10G-KR 和 40G-KR4）的 电气 TX 测试软件
全面的合规性测试与调试解决方案
- 符合 10GBASE-KR 和 40GBASE-KR4 标准
- 测量 >20 个参数
- 提供便捷的实用工具，用于消除电缆倾斜
灵活且可扩展
- 在 N1000A/86100DDCA-X 示波器上运行，或在通过 USB 连接至 N109xDCA-M 的 PC 上运行
- 控制被测器件和其他设备
- 测试所有或所选参数是否符合开发的合规限值或自定义限值
省时特性
- 消除测量通道偏斜
- 控制被测器件
- 与其他设备连接
兼容性
- N1000A/86100DDCA-X 主机
- N109XDCA-M 示波器
- N107X 时钟恢复
可将测试时间从数小时缩短至数分钟。使用 N1091APCA IEEE 802.3ap 电气 TX 测试软件，可测量高速串行主板、模块或 IC 在两种 IEEE 802.3 标准下是否符合所有要求的传输参数。
是德科技提供广泛的电气和光学测试解决方案，以应对当前及不断涌现的通信标准。为了测试 IEEE 802.3 设计，您可以选择能够满足当前及未来测试需求的硬件组合：
- N1000A/86100DDCA-X 与 N1060A/86108B（集成的“一站式”解决方案）- 推荐
- N1000A/86100DDCA-X 与DCA 模块及外部时钟恢复
- N109X 电气DCA-M 与外部时钟恢复
20 次以上的测试
- 信号传输速率
- 上升和下降时间
- 差模和共模振幅
- 输出噪声
- 抖动：RJ、DJ、DCD 和 TJ
- 差模与共模回波损耗

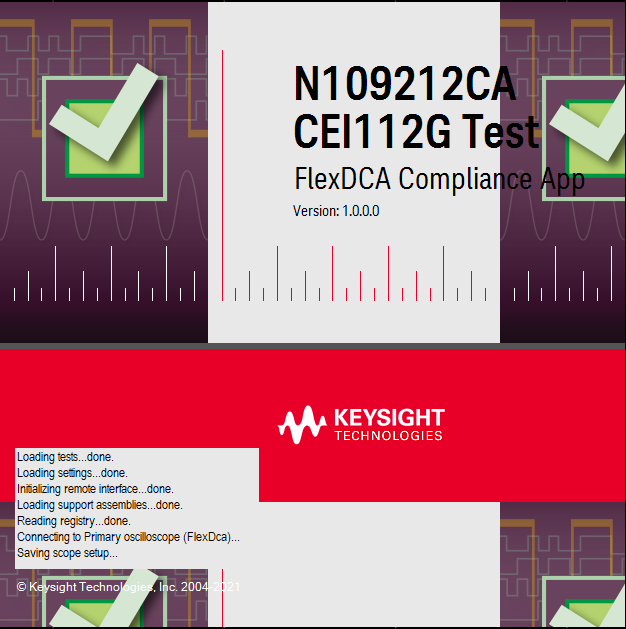

OIF-CEI-112G 电气发射机测试软件
适用于 OIF-CEI-112G-VSR/MR/LR 的符合性测量与调试应用软件
适用于 OIF-CEI-112G-VSR/MR/LR 的符合性测量与调试应用软件
OIF-CEI-112G 电气发射机测试软件
是德科技 N109212CA 发射机测试应用软件可与 N1000ADCA-X 示波器配合使用，根据以下规范快速、准确地执行 PAM4 测量：
- CEI-112G-VSR（参考 OIF-2017.346.22 PAM4）
- 第 25.3.2 节：主机到模块，TP1a 接口，表 25-1
- 第 25.3.3 节：模块到主机，TP4 接口，表 25-4
- 附录 25.C.2：主机到模块，TP0a 接口，表 25-15
- CEI-112G-MR-PAM4（参考 OIF-CEI-05.0）
- 第 26.3.1 节：表 26-3 和 26-4（MR-PAM4）
- CEI-112G-LR-PAM4（参考 OIF-CEI-05.0）
- 第 27.3.1 节：表 27-3 和 27-4（LR-PAM4）
N109212CA 是一款易于使用的发射机测试应用软件，它能够：
- 节省了了解标准详情所花费的时间
- 将表征 PAM4 设计所需的时间从几小时缩短到几分钟
- 帮助用户使用自定义配置对器件进行调试
- 使用户能够快速生成 HTML 报告，汇总器件性能测量数据
主要测量项目包括：
- EOJ、J3/4/5U、PRBS13Q 的 JRMS 等抖动测量
- 输出波形测量，包括稳态电压（Vf）、线性拟合脉冲峰值和信噪失真比（SNDR）
- 跳变时间
- 眼高、垂直眼图闭合、近端和远端眼图测量
- 回波损耗
全面的测量和调试解决方案
- 可对 OIF-CEI-112G 规范中定义的 CEI-112G-VSR/MR/LR 发射机设计进行表征
- 可执行 100 多项测试
- 关键测量指标包括抖动、SNDR、垂直眼图闭合度、眼图线性度和回波损耗
灵活且可扩展
- 可在 N1000ADCA-X 示波器上运行，或在通过 LAN 接口连接 N1000ADCA-X 的个人电脑上运行
- 自动生成 HTML 报告
- 根据一致性合格标准或定制合格标准，对所有参数或选定参数进行测试
兼容
- N1000ADCA-X 主机
- N107x 时钟恢复
- N104xA/B 远程采样头

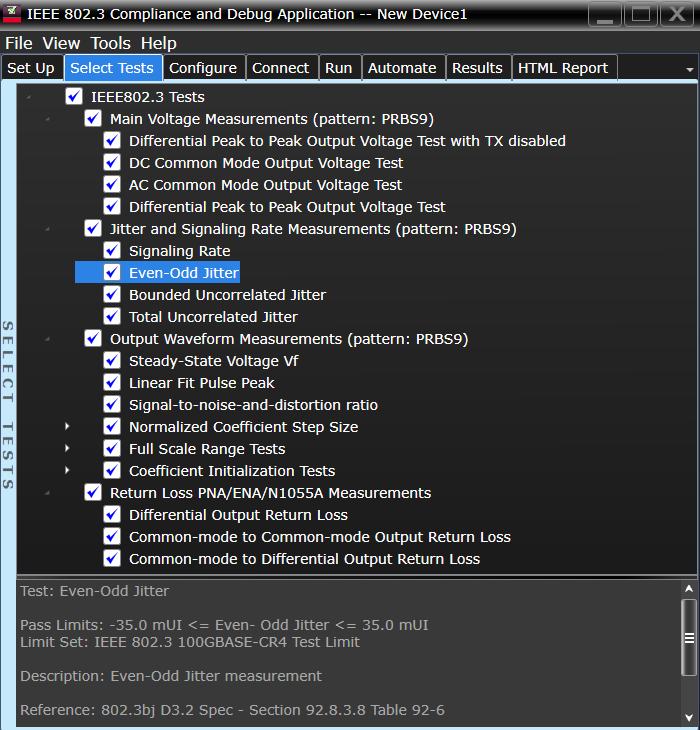

适用于 86100DDCA-X 的 IEEE 802.3 符合性测试和调试应用软件
适用于 86100DDCA-X 示波器的 N1091BACA IEEE 802.3 符合性测试和调试应用软件，可将 XLAUI、CAUI 和 nPPI 测试时间从数小时缩短至几分钟。
适用于 86100DDCA-X 示波器的 N1091BACA IEEE 802.3 符合性测试和调试应用软件，可将 XLAUI、CAUI 和 nPPI 测试时间从数小时缩短至几分钟。
适用于 86100DDCA-X 的 IEEE 802.3 符合性测试和调试应用软件
全面的合规性测试和调试解决方案
- 满足 40GBASE-CR4（802.3ba）和 10GBASE-CR10（802.3ba）的测试要求
- 测量约 60 个参数
- 提供便捷的实用工具来校正电缆偏移
灵活且可扩展
- 可在 N1000A/86100DDCA-X 示波器上运行，也可在计算机上运行（计算机通过 USB 接口连接 N109xDCA-M）
- 控制被测器件和其他设备
- 在产品开发阶段，根据合规性合格标准或自定义合格标准，对全部参数或选定参数进行测试
省时特性
- 使用调试模式可以进行更全面的开发测试
- 校正测量通道偏移
- 控制被测器件
- 可与其他设备连接
兼容性
- N1000A/86100DDCA-X 主机
- N109XDCA-M 示波器
- N107X 时钟恢复
可将测试时间从数小时缩短至几分钟。您可以按照两个 IEEE 802.3ba 标准的要求，使用 N1091BACA 电气发射机测试软件，测量高速串行主板、模块或 IC 的所有发射参数。
为了满足当前及新兴通信标准的测试需求，是德科技提供了广泛的电气和光通信测试解决方案。在测试 IEEE 802.3 设计时，您可以选择合适的硬件组合，同时满足当前和未来的测试需求：
- N1000A/86100D、DCA-X 以及 N1060A/86108B（整合为“综合”解决方案）——推荐
- 配备DCA 模块和外部时钟恢复电路的 N1000A/86100DDCA-X
- 配备外部时钟恢复电路的 N109X 电气DCA-M 示波器
约 60 种测试
- 信令速率
- 上升时间和下降时间
- 差分和共模幅度
- VMA
- 眼图模板
- 减轻
- 输出噪声
- 发射波形
- 抖动：J2、J9、DJ 和 TJ
- DDPWS
- Qsq
- 差分和共模回波损耗
用户定义的应用程序
用户定义的应用程序
用户定义的应用程序
用户定义的应用程序
自动化功能
- 自动完成由DCA、Infiniium 或InfiniiVision 示波器进行的测量
- 使用现成的开关矩阵（Keysight U3020AS26 和 BitifEye BIT-2100 系列）或定制开关矩阵，自动执行和定制多通道接口测试
- 自动执行自定义测试（提供配置变量和连接提示）
兼容性
- 全面兼容Infiniium 的EZJIT+、InfiniiSim、InfiniiScan和用户自定义功能选项，以及MathWorksMATLAB
- 兼容几乎所有配备了适用固化软件版本的DCA、InfiniiVision 和Infiniium 示波器。请参阅技术资料以了解详细信息。
- 点击“软件试用和许可证”选项卡，下载兼容 Windows® XP 或更高版本操作系统的 UDA 开发环境，
- 查找或共享用户自定义的应用程序 www.keysight.com/find/share_uda
控制特性
- 控制符合 SCPI 标准的任意测试与测量设备
- 使用是德科技免费的 N5452A 远程工具套件（www.keysight.com/find/rpi）控制 UDA
- 控制外部仪器控制器（波形发生器、探头开关、恒温箱等）
可扩展性
- 开发可集成到现有DCA 、Infiniium 和InfiniiVision一致性测试应用软件中的扩展“插件”，包括USB、PCIe®、DDR、SATA、HDMI、MIPI、以太网等。
- 执行前期/后期处理脚本（MATLAB、LabView、Python、C++、Visual Basic 等）
- 操作被测器件控制器（以便发送特定的测试码型、更改测试模式等）
- 管理整个测试计划，对用户设计进行全面验证和表征
用户定义的应用软件（UDA）是一款适用于DCA、Infiniium 或InfiniiVision示波器的完全可定制自动化测试应用软件。它提供了一套完整的自动化解决方案，包括控制其他测试与测量设备的功能。该开发环境现已可免费下载，因此您可以开始创建自己的UDA。您只需下载该软件并将其安装到台式计算机或示波器上，即可开发您所需的自动化测试软件套件。
用户定义的应用程序不仅非常灵活（一致性测试应用程序无法提供这种灵活性），而且易于使用（目前其他自动化测试应用程序无法与之匹敌）。该用户定义的应用程序由Infiniium 团队开发完成，可在是德科技示波器上运行。其界面风格与Infiniium 一致性测试应用程序（例如 USB 3.0 和 SATA 6G）保持一致，并且支持您控制所有测量。UDA 是示波器设计师专为示波器开发、唯一可完全定制的自动化测试环境。
只需一张许可证，您即可在DCA、Infiniium 和 InfniiVision 示波器上运行任意数量的 UDA 和插件。您可以灵活地构建各种软件套件，涵盖从简单的频率测量到最先进、最精确的抖动测试。
UDA 新增了一项功能，即可以使用现成的开关矩阵（Keysight U3020AS26 和 BitifEye BIT-2100 系列）或定制开关矩阵，自动执行和定制多通道接口测试。UDA 可切换来自多通道接口的被测信号，使您无需手动操作。它还支持测试方案功能，可迭代运行不同的设备设置组合并跟踪结果。它能够非常高效地执行多通道信号测试，从而节省大量时间。
Visual Basic 和 Windows 是微软公司在美国和/或其他国家/地区的商标/注册商标。
