配件

• 与 M9045B 匹配的 x1 连接器
• 与 M9502A、M9505A 或 M9021A 匹配的 x8 连接器
• 长 2 米

Y1200B PCIe 电缆与 M9045B 配合使用，用于通过 M9021A 电缆接口将 M9502A/M9505A AXIe 机箱或 M9018A PXIe 机箱连接到笔记本电脑。

MultiGBASE-T1 媒体转换器

是德科技 APM2000E 可将以太网物理层从 MultiGBASE-T1 转换为 MultiGBASE-T。 

• 采用 Marvel MV-Q3244 PHY 芯片实现 2.5/5/10GBASE-T1 物理层。
• 符合 OPEN Alliance TC10 汽车以太网休眠/唤醒要求。
• 直观的 LED 指示灯：
  • PHY 配置、链路状态和网络活动
  • MultiGBASE-T1 信号质量指标（SQI）的实时条形图显示
• 薄膜按键可实现无需软件的设备配置：
  • 在 2.5G、5G 和 10G 链路速率之间切换
  • 选择 MultiGBASE-T1 PHY 时钟配置
• 该转换器采用专为 MultiGBASE-T1 设计的 H-MTD 连接系统。
• 用于设备配置和固件更新的坚固型 USB Type-C 连接器。
• 如需外部时钟输入，请订购 APM2000E-CLK。

使用是德科技 AE6920R 软件对汽车以太网 MultiGBASE-T1 接收器进行测试时，需要使用 APM2000E 媒体转换器。

请与以下溶液配合使用：AE6000R。

时钟发生器/时钟源是什么？

时钟发生器/时钟源是电子系统中的核心组件，用于产生稳定、精确的周期性时钟信号（方波或脉冲），为数字电路（如CPU、存储器、总线等）提供同步时序基准。它通常由石英晶体振荡器、锁相环（PLL）或数字频率合成器构成，通过压控或编程调节输出频率（如1MHz~100MHz），确保各模块协调工作。

M8008A 时钟源/时钟信号发生器最多可支持4 个 M8199A AWG 模块

M8008A 是一款专为 M8199A 128/256 GSa/s 任意波形发生器设计的采样时钟源。 它还可在其他应用中充当独立的低抖动时钟源。作为一款 1 插槽 AXIe 模块，M8008A 最多可与 2 个 M8199A AWG 模块一起插入到单个 5 插槽 AXIe 机箱中。

M8008A 时钟源/时钟信号发生器的主要优势

• 32–64 GHz 连续频率范围
• 高达 +10 dBm 的输出幅度
• 超低固有抖动和宽带相位噪声
• 4 路时钟输出可驱动最多 4 个 M8199A AWG 模块，提供 16 个通道
• 辅助时钟输出可用作DCA 的触发和精密时基信号

• 单插槽模块

• 插入空闲插槽中，以确保 AXIe 机箱内部通风顺畅

为确保 AXIe 机箱内部能够正常通风和散热，必须在所有空闲插槽中插入填充模块。Y1221A AXIe 填充模块仅占一个插槽的宽度，是 M9502A 和 M9505A AXIe 机箱的标准配置，但在 M9514A 机箱中必须单独订购。

• x8 连接器可与是德科技 (Keysight) 的 AXIe 和 PXIe 机箱及系统模块配合使用
• 支持 PCIe Gen 3
• 2.0 米长

Y1202A PCIe 电缆主要用于将 PXIe 或 AXIe 机箱连接到台式计算机或机架式计算机，因此，它是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是

应用

• 移动应用（也可用于机架安装）

功能

• 5 个插槽，用于 AXIe 仪器模块
• 嵌入式 AXIe 系统模块
• 大功率，200W 散热能力/插槽

性能特征

• 每个模块插槽均配备千兆位局域网连接
• 第二代 PCIe x8 接口在外部控制器与系统控制器之间提供高达 4 GB/s 的数据传输速率
• 每个模块插槽均通过第二代 PCIe x4 链路连接（最大数据速率为 2 GB/s）

M9505A AXIe 机箱与 AXIe 1.0 标准完全兼容。它包含一个不占用仪器插槽的嵌入式系统模块（ESM）。该系统模块执行 AXIe 标准中规定的机箱管理功能。此外，它还提供 PCI 和 LAN 接口，用于连接外部计算机；外部时钟和触发连接器；以及是德科技独有的机箱间同步功能连接器。M9505A 中的本地总线最多可达 62 对，符合 AXIe 标准的要求。将 M9505A 与 M9048A PCIe 台式适配器结合使用，可实现最高的系统带宽。

将仪器模块插槽水平排列，可最大限度地节省机架空间。这种排列方式结合高性能散热系统，使机箱能够安装在仅 4U 的机架空间内。M9505A 易于维护，安装在机架中时可拆卸电源和风扇托盘。

应用

• 可移动式应用（也可安装在机架上）

功能

• 为 AXIe 仪器模块提供 2 个插槽
• 嵌入式 AXIe 系统模块
• 大功率，每个插槽 200W，并配备散热组件

性能特征

• 每个模块插槽均配备千兆以太网接口
• 系统控制器采用第 2 代 PCIe x8 接口，可从外部控制器提供高达 4 GB/s 的数据传输速率
• 每个模块插槽均配备第 2 代 PCIe x4 接口（最大数据传输速率为 2 GB/s）

M9502A AXIe 机箱完全符合 AXIe 1.0 规范。它包含一个嵌入式系统模块（ESM），该模块不占用仪器插槽。 该系统模块可执行 AXIe 规范中规定的机箱管理功能。此外，它还提供了 PCI 和 LAN 接口，用于连接外部计算机、外部时钟和触发连接器，以及是德科技专有的机箱间同步连接器。M9502A 最多可支持 62 对本地总线，达到了 AXIe 规范允许的最大值。 M9502A 与 M9048A PCIe 台式适配器配合使用，可实现超高的系统带宽。

M9502A 非常适合需要更高 AXIe 性能的便携式应用。它也可以安装在机架中，仪器模块插槽呈水平排列，以最大限度地节省机架空间。 这种排列方式结合高性能散热系统，使得机箱能够安装在仅有 2U 空间的机架中。M9502A 还非常易于维护，因为电源和风扇支架均可拆卸，而机箱可以保留在机架中。

是德科技 34131A 是一款由坚固的 ABS 聚合物制成的重型硬壳手提箱。它配有包胶拉手和钢制锁扣。仪器下方设有额外的存储空间，可用于存放手册和其他附件。出于安全考虑，该手提箱可上锁。

• 外部尺寸：10 英尺 × 20 英尺 × 15.5 英尺（高 × 宽 × 深）
• 重量：14 磅

• 是德科技 34460A、34461A、34401A、34410A、34411A 和 34420A 数字万用表
• 是德科技 34970A / 34972A 数据采集/切换单元
• 是德科技 531xxA 和 53200 系列频谱分析仪
• 是德科技 33120A、33220A、33250A、33521A、33522A 和 33500B 系列函数发生器
• 大多数 E3600 电源以及其他 2 插槽、半机架尺寸的是德科技产品

保护您的仪器安全

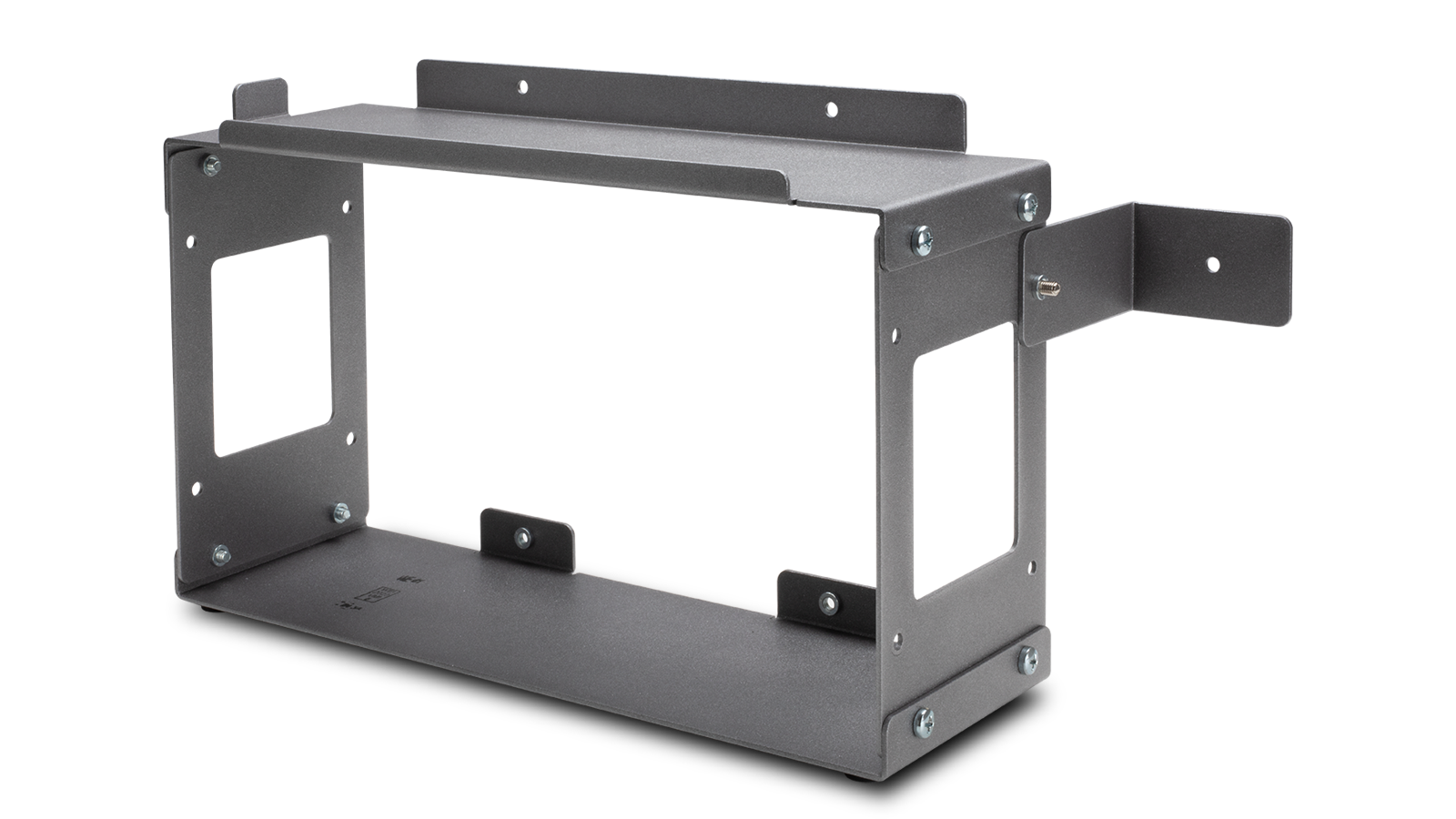

EDU190A 是一个坚固的、经过阳极氧化处理的金属框架，可堆叠安装两台 EDU 系列仪器。该框架可通过随附的支架安全地固定在墙壁或实验室桌面上。

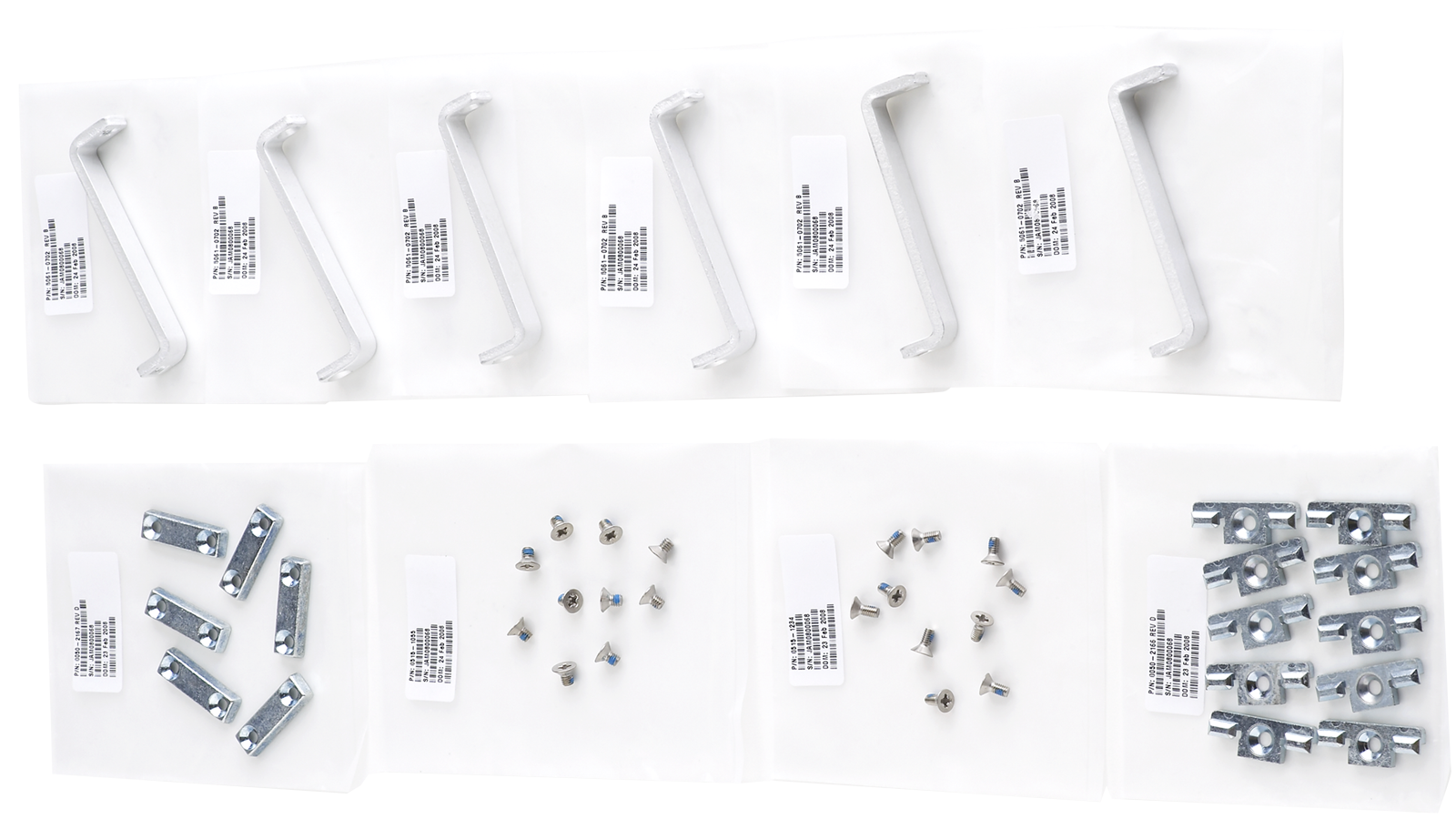

是德科技 DAQA194A（5061-8769）双锁连接套件推荐用于连接并排安装的仪器，其中包含适用于各种深度仪器的连接件。该套件可与 DAQA191A 2U 双法兰套件配合使用，用于并排安装两台是德科技 System II（半机架宽，2U 高——88.1 毫米）仪器。

是德科技 DAQA194A（5061-8769）双锁连接套件可与是德科技 DAQ970A、34970A 和 34972A 数据采集系统兼容；是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是是

如需了解有关 DAQ 的更多信息，请访问是德科技数据采集系统（DAQ）网页。

• 机柜：System II 或 System II Plus

是德科技 DAQA190A 机架安装套件仅适用于一台仪器，可安装在机架的左侧或右侧。该套件包括 1 个上架嵌条、1 个半机架宽的填充面板、4 个用于固定仪器的螺钉、4 个带螺母的机架螺栓以及英文安装说明。

是德科技 DAQA190A 可与是德科技 DAQ970A、34970A 和 34972A 数据采集系统，以及是德科技 34460A、34461A、34465A、34470A 和 34420A 数字万用表兼容。

如需了解有关 DAQ 的更多信息，请访问是德科技的数据采集（DAQ）页面。

• 机架式机柜：System II 或 System II Plus

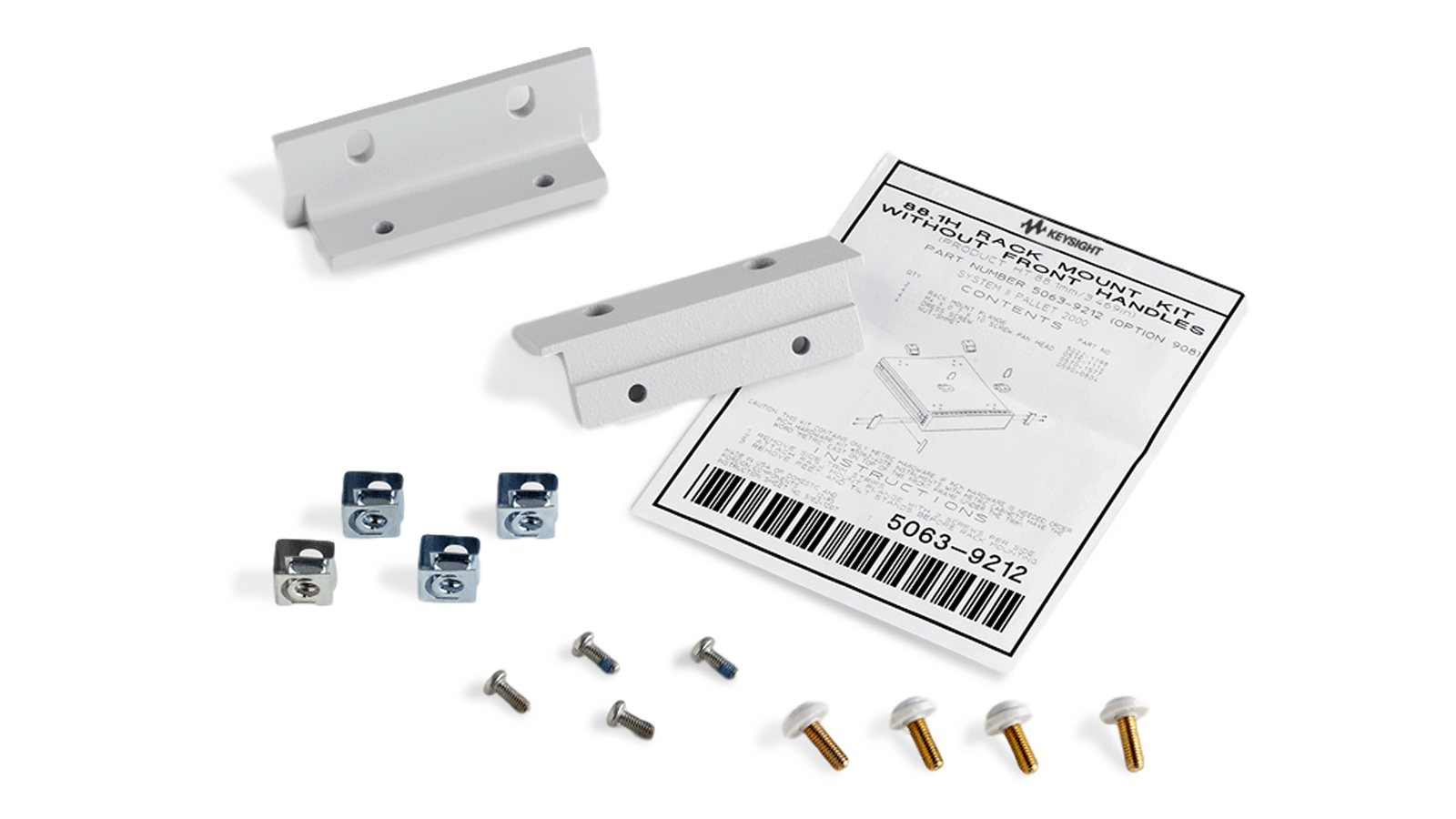

是德科技 DAQA191A /1CM107A 双机架安装法兰套件可将仪器牢固安装在 System II 机柜的前部。该套件可与 DAQA194A 双锁联接套件配合使用，将两台是德科技 System II（半宽，2U 高度——88.1 毫米）仪器 并排安装。

是德科技 DAQA191A/1CM107A 与是德科技 DAQ970A、DAQ973A、34970A 和 34972A 数据采集系统，以及是德科技 34460A、 34461A、34465A、34470A 和 34420A 数字万用表，以及是德科技 33500B 和 33600A 系列函数发生器。

如需了解有关数据采集（DAQ）的更多信息，请访问是德科技数据采集页面。
