DDR和LPDDR内存调试与验证

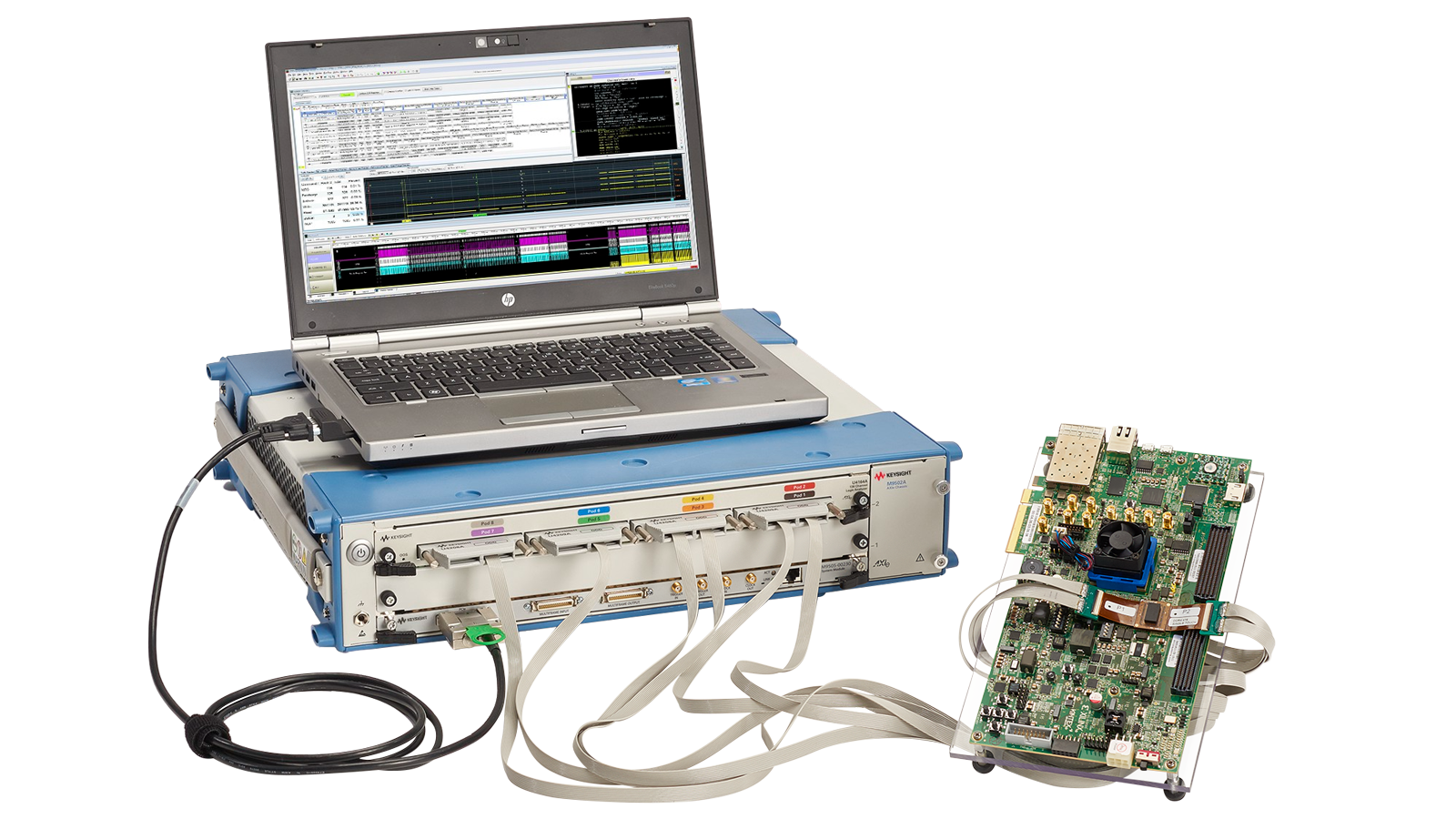

是德科技LA4级DDR逻辑分析仪专为高速数字设计验证与调试而设计，尤其适用于DDR和LPDDR内存系统（包括DDR5/LPDDR5）。该设备具备超高通道数、超大内存容量及高达4Gb/s的数据速率。 该DDR逻辑分析仪具备两种工作模式：四倍采样状态模式与10 GHz通道时序模式，可提升信号捕获精度，实现高分辨率时序分析，并能识别深度波形中的时序问题。立即索取DDR逻辑分析仪报价。需要选型帮助？请查阅以下资源。
超高通道数
每个模块支持多达136个通道，通过外部主机PC可在单个5槽机箱中扩展至680个通道——适用于复杂多总线系统的测试。
超深存储器
每个模块配备高达400兆点（Mpts）的存储器，可捕获长时信号，从而实现对复杂序列和罕见事件的详细分析，确保关键数据不遗漏。
高速状态模式
采用时钟同步状态模式，以高达4 Gb/s的速度捕获高速DDR和LPDDR内存活动，实现精准的协议分析和可靠的验证。
四分之一通道定时模式
采用10 GHz采样率的超高分辨率时序分析——专为捕捉快速信号过渡、毛刺和时序异常而设计。
-
通道数
136
-
最大存储器深度
400 Mpts
-
标准
LPDDR5、LPDDR4、LPDDR3、LPDDR2、LPDDR、DDR5、DDR4、DDR3、DDR2、DDR
-
最大状态模式数据速率
4 Gb/s
-
定时模式
10吉赫兹
典型配置
LA4级逻辑分析仪，状态模式下速率高达4Gb/s
服务 支持
通过精心策划的支持方案、优先响应机制和快速周转时间，实现高效创新。
获取可预测的租赁式订阅服务和全生命周期管理解决方案——助您更快达成业务目标。
KeysightCare ，享受卓越服务，获得专属技术响应等更多权益。
确保您的测试系统符合规格要求，并满足本地及全球标准。
通过内部讲师指导的培训和在线学习，快速掌握测量技能。
下载是德科技软件或将您的软件更新至最新版本。
常见问题
DDR逻辑分析仪用于捕获、解码和分析DDR内存接口（如DDR3、DDR4、DDR5）中的高速数字信号。它是调试和验证内存设计基础 ，确保其满足性能和时序要求。DDR逻辑分析仪的主要用途包括：
- 信号完整性分析：验证DDR信号（时钟、数据、地址、控制）是否满足电压和时序规格要求。
- 时序分析：检查建立时间和保持时间、时钟/数据对齐以及通道间的时序偏差。
- 协议解码：解码DDR协议事务以理解读写操作，并排查逻辑层级问题。
- 调试错误：识别数据损坏、内存故障或时序违规的根本原因。
- 性能验证：确认内存子系统在不同条件或工作负载下运行正常。
- 合规性测试：确保DDR信号符合JEDEC标准。
在DDR分析中，逻辑分析仪和示波器各司其职。逻辑分析仪通过捕获并解码数字信号，成为分析DDR协议活动、命令序列及多通道时序关系的首选工具。 相比之下，示波器侧重模拟信号质量，可帮助工程师评估信号完整性、抖动及眼图，用于物理层调试与合规性检测。逻辑分析仪能揭示内存系统的运行状态，而示波器则展现信号的电学行为。这两种工具常协同使用，以实现全面的DDR验证与故障排查。
高通道数和超大深度存储器是DDR逻辑分析仪基础 ，因为DDR接口涉及数十条高速信号——如数据线、地址线、命令线和控制线——必须同时捕获才能全面理解系统行为。 高通道数确保对整个总线实现全面可视化，而超大深度存储器则支持在千兆位速率下进行长时间捕获且不遗漏关键事件。这对调试罕见或复杂的时序问题、验证内存训练序列以及分析长期性能表现尤为重要。若缺乏这些能力，您将面临错失有效DDR分析所需关键数据的风险。
