以高精度和高速度进行噪声系数测量

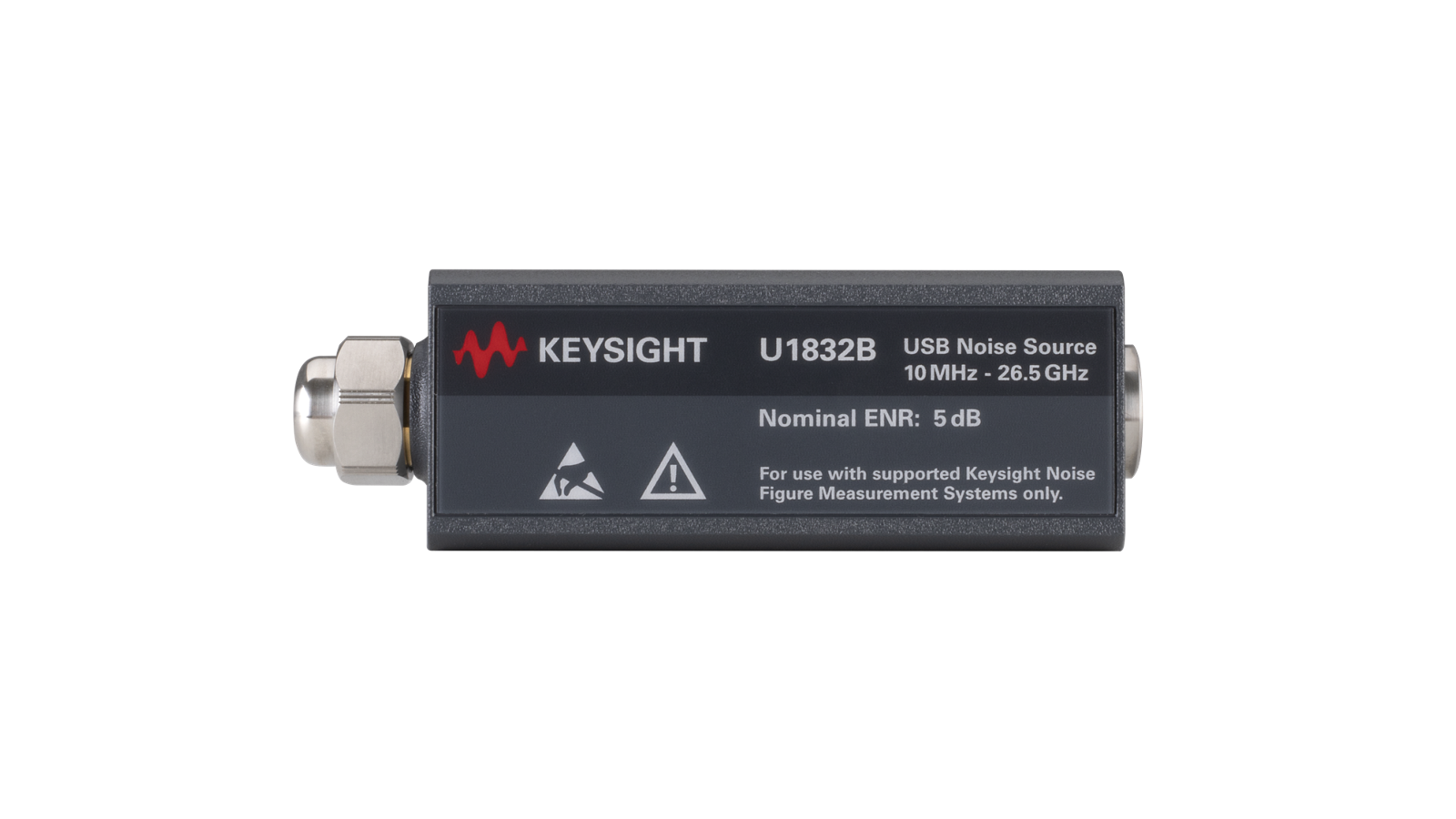

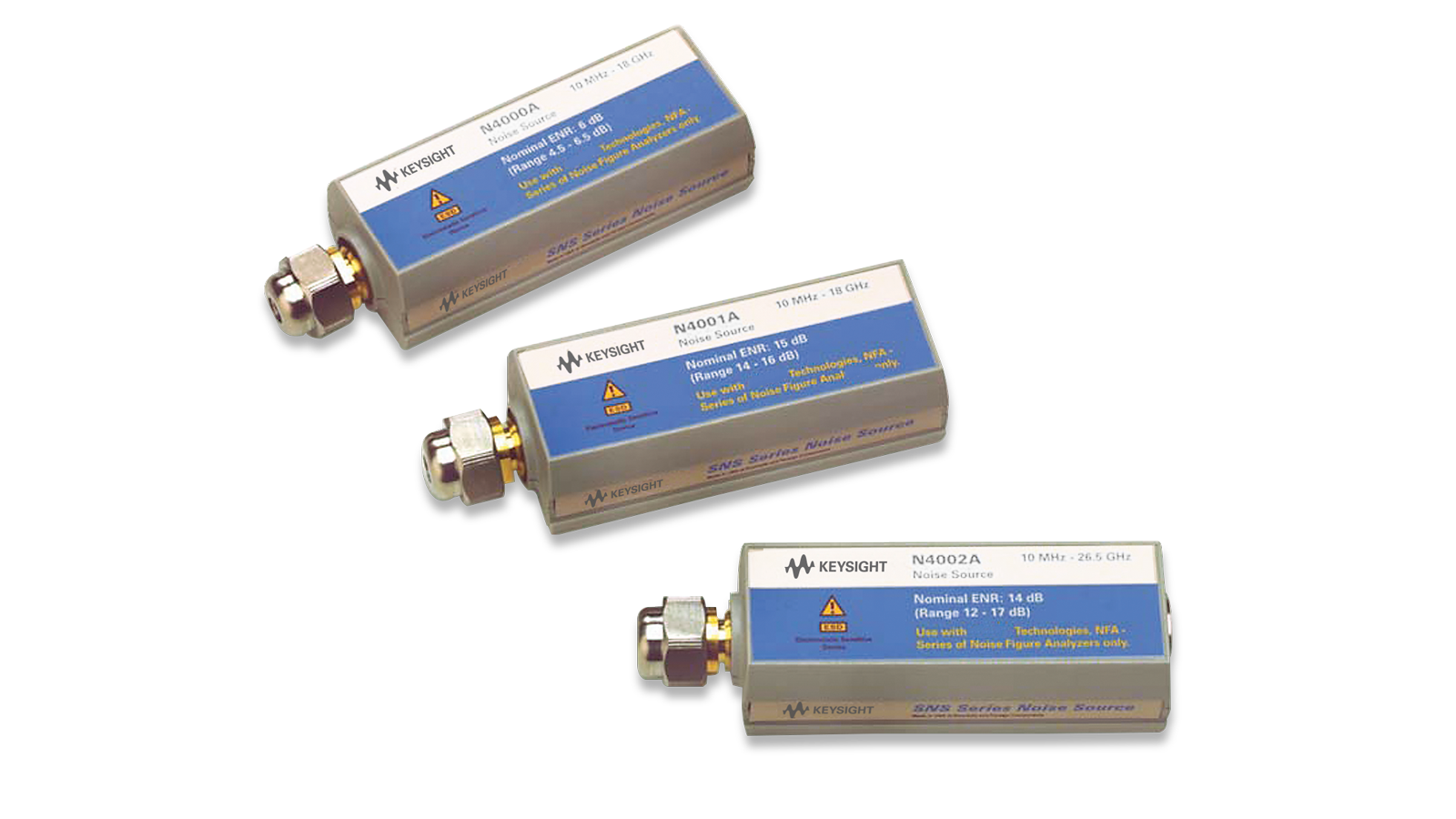

是德科技 NF7 系列噪声系数分析仪包括 N8679B-N8973B 型号。该系列产品专为实现快速、准确且可重复的噪声系数测量而设计。当与我们的信号噪声源 (SNS) 及随附的 USB 前置放大器配合使用时，噪声系数分析仪可自动下载过剩噪声比 (ENR) 数据，从而简化测量流程。 我们的噪声系数分析仪操作简便，配备支持拉伸、捏合和拖动手势的多点触控界面。您可以选择我们广受欢迎的配置方案之一，或根据您的具体应用需求进行定制。需要选型帮助吗？请查看以下资源。
低仪器不确定度
该设计旨在最大限度地减少内部电路误差，±0.02 dB的低仪器不确定度确保了噪声系数的精确、可重复测量。
自动校准
通过支持单步自动校准多达12个被测设备（DUT）设置，简化Y因子测量流程，显著缩短测试时间。
多模态信号分析
提供频谱分析仪和IQ分析仪等附加模式，使单台仪器即可完成多样化的信号分析任务。
内置不确定性计算器
通过自动填充SNS、USB前置放大器及关键仪器参数（如分析仪噪声系数和匹配参数）的数据，计算噪声系数的不确定度。
-
最大频率
3.6 GHz 至 40 GHz
-
增益不确定度
±0.15分贝
-
仪器不确定度
±0.02 dB（采用4-6 dB ENR噪声源）
-
带宽
8 MHz
最受欢迎的配置
NF7系列噪声系数分析仪，多点触控
NF7系列噪声系数分析仪，多点触控
NF7系列噪声系数分析仪，多点触控
服务 支持
通过精心策划的支持方案、优先响应机制和快速周转时间，实现高效创新。
获取可预测的租赁式订阅服务和全生命周期管理解决方案——助您更快达成业务目标。
KeysightCare ，享受卓越服务，获得专属技术响应等更多权益。
确保您的测试系统符合规格要求，并满足本地及全球标准。
通过内部讲师指导的培训和在线学习，快速掌握测量技能。
下载是德科技软件或将您的软件更新至最新版本。
常见问题
现代接收系统常需处理极其微弱的信号，但系统元件引入的噪声往往会掩盖这些微弱信号。灵敏度、比特误码率（BER）和噪声系数是表征系统处理低电平信号能力的关键参数。其中噪声系数具有独特优势，不仅适用于表征整个系统，也适用于表征构成系统的各元件，如前置放大器、混频器和中频放大器。
通过控制系统各组件的噪声系数和增益，设计者可直接调控整体系统的噪声系数。一旦噪声系数确定，便能根据系统带宽轻松估算系统灵敏度。噪声系数往往是区分不同系统、不同放大器乃至不同晶体管的关键参数。
噪声测量所表征的噪声，源于电气设备中常规现象引发的自发波动。热噪声由导电电子和空穴在有限温度下的振动产生。部分振动在目标频段内具有频谱成分，从而向信号中引入噪声。热噪声产生的噪声谱在射频和微波频段内近乎均匀。 热源向阻抗匹配负载传递的功率为kTB瓦特，其中k为玻尔兹曼常数（1.38×10⁻²³焦耳/K），T为温度（单位K），B为系统噪声带宽。可用功率与源阻抗无关。 匹配负载中可用的功率与带宽成正比，因此带宽加倍将使负载接收的功率增加一倍。
散粒噪声源于电流流动的量子化特性。自然界中还存在其他随机现象，它们同样具有量子化特性，并以散粒噪声的方式产生噪声。半导体 空穴/电子对的生成与复合半导体 格林-雷曼噪声），以及晶体管中发射极电流在基极与集电极间的分配（分流噪声）。这些噪声产生机制具有与热噪声相似的特性：其频谱本质上均匀分布，在整个射频和微波频段内产生等效功率密度。
电气设备中的随机噪声成因众多。噪声特性通常指元件中所有成因的综合效应，这种综合效应常被视为完全由热噪声引起。 将器件描述为具有特定噪声温度，并非指该元件实际处于该物理温度，而是表示其噪声功率等效于该温度的热噪声源。虽然噪声温度与物理温度并无直接对应关系，但可能存在温度依赖性。当器件冷却至低于环境温度时，可实现极低的噪声系数。
Y因子法是大多数噪声系数测量的基础，无论采用手动操作还是由噪声系数分析仪内部自动执行。该方法通过使用噪声源，能够测定被测设备（DUT）的内部噪声，从而确定其噪声系数或有效输入噪声温度。
当噪声源连接到被测设备时，可分别测量噪声源开启和关闭状态下的输出功率。这两者功率之比称为Y因子。用于此测量的功率检测器可以是功率计、频谱分析仪，或噪声系数测量仪及分析仪中的专用内置功率检测器。相对精度水平至关重要。 现代噪声系数分析仪的优势之一在于其内部功率检测器具有极佳线性度，能精确测量电平变化。由于测量的是比值关系，测量设备的绝对功率电平精度并不重要。
