现代示波器具备哪些功能？

示波器自动测量、快速傅立叶变换（FFT）分析和触发选项等功能。这些特性增强了示波器的功能，使其成为适用于广泛应用场景的强大工具。以下是关于这些示波器功能的详细说明：自动化测量自动测量波形的各项参数，例如频率、振幅、上升时间、下降时间等。此功能可加速常用参数的分析，并减少手动测量中的人为误差风险。快速傅立叶变换（FFT） FFT分析使示波器能够将时域信号转换为其频域分量。这对于识别信号的频率成分、诊断噪声与谐波等问题以及进行频谱分析尤为有用。触发选项触发功能允许用户捕获信号中的特定事件。触发器可基于脉冲宽度、逻辑模式、短脉冲等条件进行设置，从而帮助隔离和分析复杂的信号行为。

什么是波形更新率？它在示波器中为何重要？

示波器的波形更新率指其刷新或捕获新波形数据并显示在屏幕上的频率。在分析动态或快速变化的信号时（如瞬态事件、毛刺或间歇性信号），高波形更新率尤为重要。若波形更新率不够快，示波器可能无法捕获这些信号，导致遗漏关键信息并引发分析失准。波形更新率对于实时信号监测同样至关重要，尤其在以下应用场景中：嵌入式系统开发（涉及模拟与数字元件间的复杂交互）、具有高频开关与瞬态行为的电力电子设备及电源系统，以及消费电子产品——这些领域需要在开发和生产过程中验证设备性能。

ADC分辨率（位深度）如何影响示波器的精度和性能？

模数转换器（ADC）是示波器中的关键组件，它决定了示波器在捕获和分析信号时的准确性、精确度及性能表现。ADC的位数（即位深度）决定了示波器的垂直分辨率，该参数反映了设备能够精确呈现的最小电压变化量。 ADC的核心功能是采样电压波形等模拟信号，将其转换为示波器（CPU）可识别的数字值序列。示波器的ADC以离散时间间隔采样模拟信号，将其转换为数字采样值，最终在显示屏上重建波形的可视化呈现。模数转换器（ADC）的分辨率或位深度决定了示波器区分信号中不同电压电平的精确程度。例如，8位ADC将信号的幅度范围划分为256个电平，而14位ADC则能以16,384个离散电压电平来表示信号。这种更精细的分辨率在高精度应用中尤为重要，例如航空航天与国防领域的雷达、声纳及遥测系统，电力电子领域的直流-直流转换器和开关电源，以及医学领域的磁共振成像（MRI）或计算机断层扫描（CT）等应用。

这是您想要的页面. 查看搜索结果:

基础台式示波器

Q: 现代示波器具备哪些功能？

示波器 自动测量、快速傅立叶变换（FFT）分析和触发选项等功能。这些特性增强了示波器的功能，使其成为适用于广泛应用场景的强大工具。以下是关于这些示波器功能的详细说明： 自动化测量 自动测量波形的各项参数，例如频率、振幅、上升时间、下降时间等。此功能可加速常用参数的分析，并减少手动测量中的人为误差风险。 快速傅立叶变换（FFT） FFT分析使示波器能够将时域信号转换为其频域分量。这对于识别信号的频率成分、诊断噪声与谐波等问题以及进行频谱分析尤为有用。 触发选项 触发功能允许用户捕获信号中的特定事件。触发器可基于脉冲宽度、逻辑模式、短脉冲等条件进行设置，从而帮助隔离和分析复杂的信号行为。

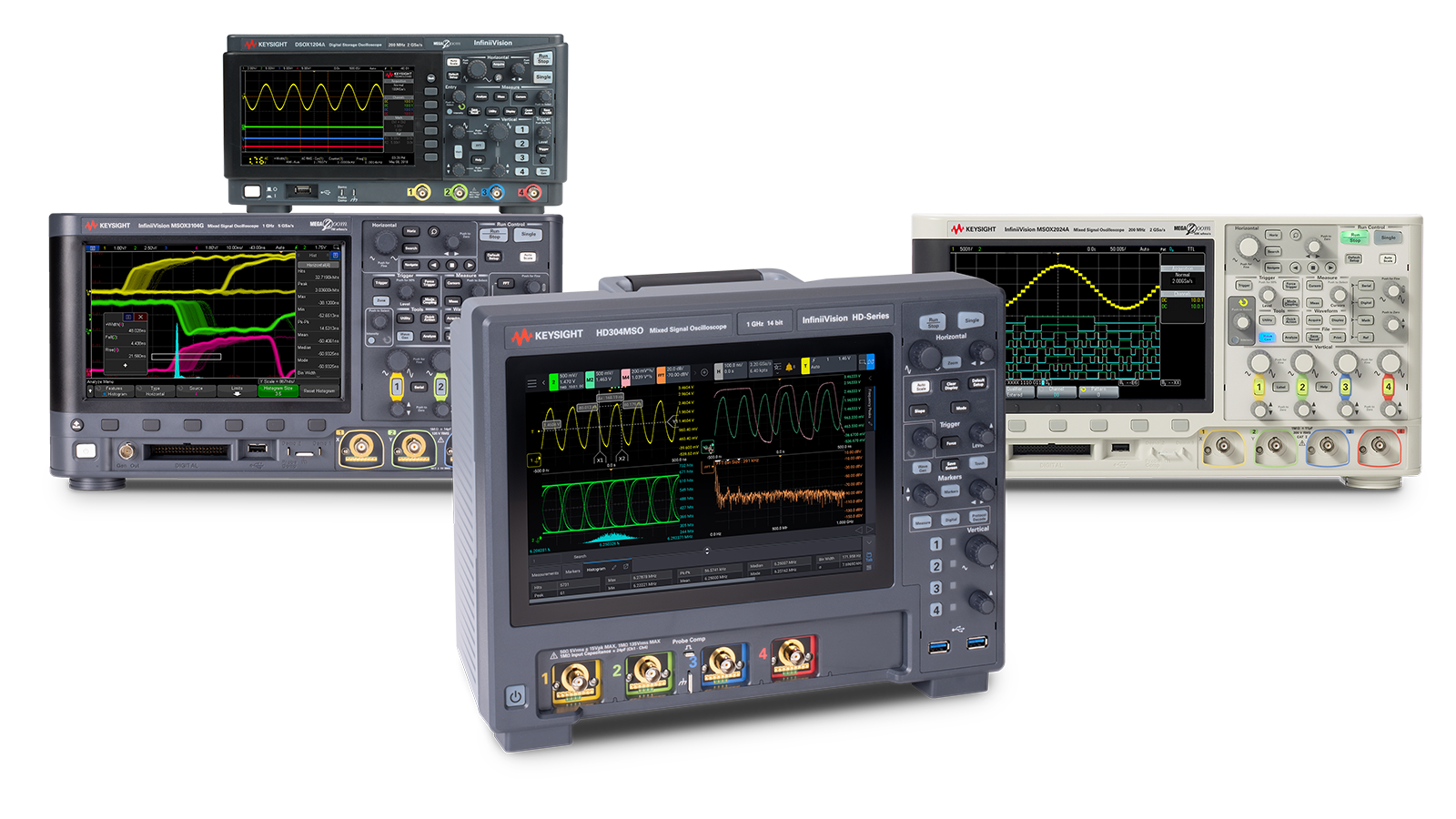

是德科技基础示波器三个等级。XR1级包含InfiniiVision 2000系列，XR2级包含3000系列，XR3级包含HD3系列。

常用配置

打造我的产品

概述
所有型号
附件
软件
支持

接下来

入门示波器示波器的增强功能

配置基石基础以满足您的需求——即使是最经济实惠的XR1级产品，也能集六种仪器一体并提供自动测量功能。XR3级产品配备14位ADC，其分辨率是其他示波器四倍，噪声底仅为其一半。示波器掩模测试、快速傅里叶变换（FFT）、协议触发与解码，并示波器直方图和波德图功能。您可选择热门预设配置，或根据应用需求定制专属方案。需要选型指导？请查阅下方资源。
