在整个工作流程中实现快速、准确的 OTA 测量

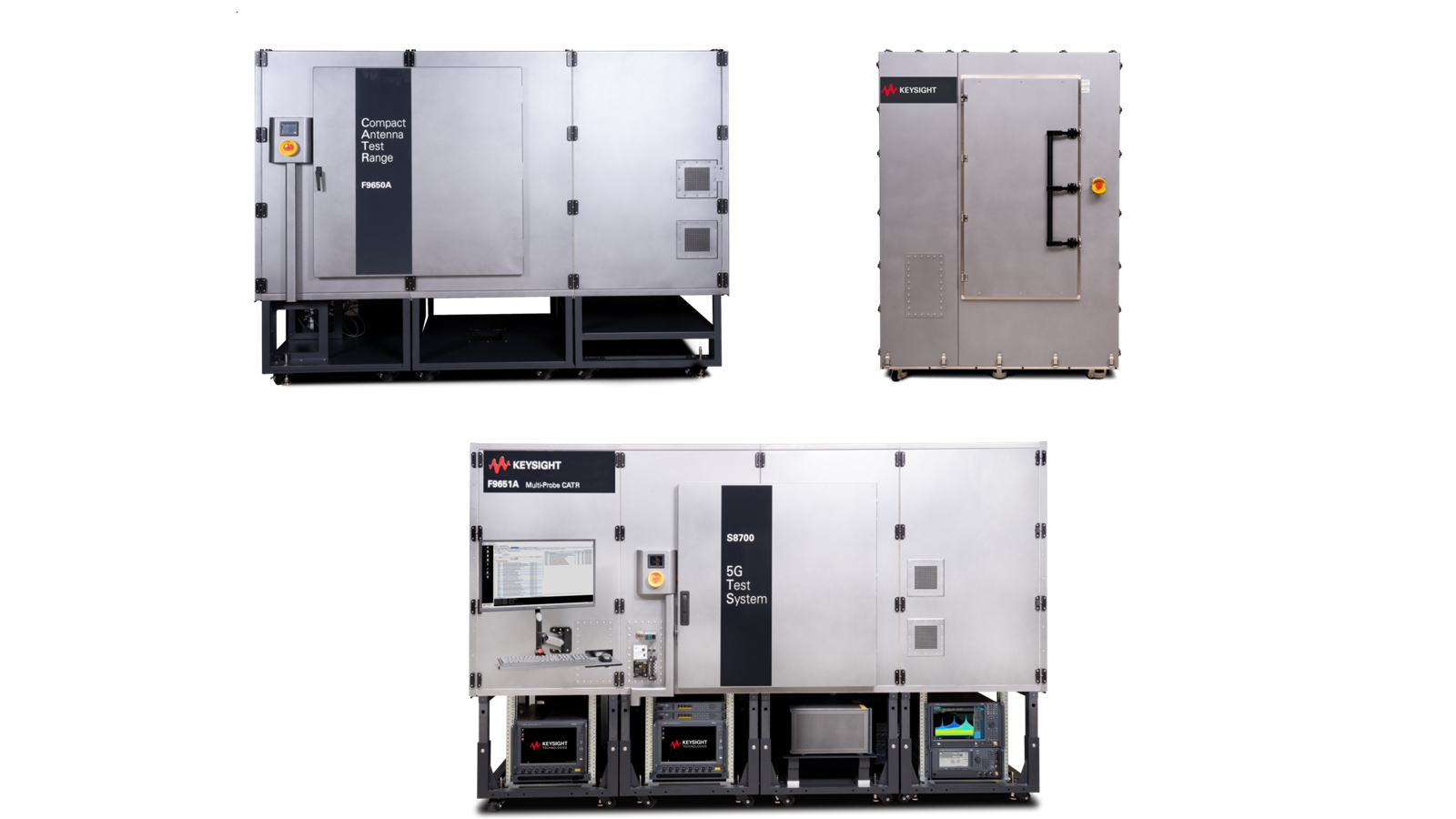

是德科技的紧凑型天线测试场（CATR）采用紧凑、集成的机柜设计，可在亚6 GHz至毫米波频段内提供高度可重复的空中测量。 这些交钥匙测试舱专为 5G、6G 和卫星通信设备测试，以及天线测量和相控阵校准而设计，融合了精密反射器技术、宽角度覆盖范围和低反射环境，可在无需占用全无回声室占地空间的情况下，提供一致且符合标准的测试结果。 无论您进行的是研发、符合性还是生产测试，是德科技 CATR 测试舱均支持高动态范围、快速切换和自动化测试控制，助您自信地加速设备评估。对于需要更大测试容积的应用，是德科技还提供定制解决方案，静区尺寸可达 2.4 米，可对基站、卫星和雷达系统等更重、更大的设备进行精确测试。 请联系是德科技，探讨您的具体需求。需要选型帮助？请查看以下资源。
缩短测试时间
通过高速切换、自动化支持和高效的OTA工作流程加速测量，从而缩短整体测试时间。
空间精度
通过精密反射器和吸收器实现精确的远场条件，形成反射极少的均匀静音区。
频率覆盖范围
通过宽带馈源和优化的腔体设计，对低于6 GHz频段、FR1频段及毫米波FR2频段的设备进行验证，确保可靠性能。
测量重复性
通过低反射环境和稳定的机械配置，确保测试结果的一致性，最大限度地减少测试变异性。
-
最大入射角
1 至 2
-
频率范围
24 GHz 至 42 GHz、24 GHz 至 55 GHz、60 GHz 至 90 GHz
-
测量类型
间接远场（IFF）
-
被测设备（DUT）的最大重量
10千克
-
用例
射频/解调/RRM 1AoA 验证与验收、天线测量、汽车雷达制造
可选产品
紧缩天线测试场 (CATR)
多探头紧凑型天线测试范围 (CATR)
垂直紧凑型天线测试场
服务 支持
通过精心策划的支持方案、优先响应机制和快速周转时间，实现高效创新。
获取可预测的租赁式订阅服务和全生命周期管理解决方案——助您更快达成业务目标。
KeysightCare ，享受卓越服务，获得专属技术响应等更多权益。
确保您的测试系统符合规格要求，并满足本地及全球标准。
通过内部讲师指导的培训和在线学习，快速掌握测量技能。
下载是德科技软件或将您的软件更新至最新版本。
常见问题解答
紧凑型天线测试场（通常简称为CATR）是一种特殊类型的无回声室，旨在紧凑空间内创建平面波测试环境。在自由空间中，被测设备理想的评估距离应使天线发射的球面波前展平为平面波。然而，在传统远场设置中达到该距离需要极为庞大的测试舱，这对于高频测试而言往往不切实际。
CATR腔室通过采用大型精密反射器解决了这一问题，该反射器将馈源天线发射的球面波重塑为限定静区内的均匀平面波。在该静区内，被测设备所处的环境条件与远场环境完全一致，但物理占地面积大幅缩小。这种方案在显著降低设施规模、成本和复杂性的同时，仍能对天线和无线设备进行宽频段精确表征。
用于第五代（5G）和新兴第六代（6G）系统的毫米波（mmWave）频率给测试带来了新的挑战。天线尺寸不断缩小，但阵列结构日益复杂，常采用波束成形和波束转向技术以实现高数据速率和定向覆盖。由于这些系统依赖于精确的空间性能，测试必须在受控环境中通过空中传输（OTA）方式进行。
CATR腔室特别适用于此类应用。其产生的紧凑静区为评估毫米波器件提供了稳定且可重复的环境，无需像直接远场腔室那样需要极长的距离。这使得在保持腔室尺寸可控的前提下，能够在真实传播条件下测量辐射模式、波束精度和吞吐量。
对于6G研究而言，其频率预计将延伸至100千兆赫以上，在CATR中产生的精确平面波场变得尤为关键。研究人员能够在腔体受控且可重复的环境中，以模拟实际部署条件的方式验证新型天线设计、相控阵及集成收发模块。
