配件

• 高精度精密型双端口微波电子校准器件
• 频率范围：300 kHz 至 26.5 GHz 或 直流至 26.5 GHz（选件 0DC）
• 快速、轻松、准确、完整的 2 端口校准
• 支持 3.5 毫米连接器
• 可选择公头/公头（选件 M0M）、母头/母头（F0F）和公头/母头（M0F）连接器配置
• 由是德科技矢量网络分析仪通过 USB 端口直接控制

Keysight N4691D 微波电子校准件（ECal）能够快速、轻松、准确地对是德科技矢量网络分析仪进行校准。 N4691D 是一款精密型双端口电子校准件，支持 3.5 mm 连接器和高达 26.5 GHz 的频率范围。用户可在阴头-阴头、阳头-阳头或阴头-阳头连接器中任选一种。N4691D 随附塑料存储箱，确保电子校准件及附件的安全。

N4691D 选件 0DC 的校准频率范围最低可达直流，使用户能够利用是德科技网络分析仪的增强时域分析功能进行宽带器件建模或时域与信号完整性分析。

这款电子校准件是校准矢量网络分析仪的理想解决方案。在进行完整的双端口校准时，其所需时间和连接次数不到传统机械校准套件的一半。用户只需将电子校准件连接至矢量网络分析仪的USB端口，其余工作即可由固件自动完成，从而降低人工操作失误的概率。 此举还能减少连接器的磨损，从而降低测试端口连接器和校准标准件的维修成本。

• 高精度精密型双端口微波电子校准器件
• 频率范围：10 MHz 至 40 GHz 或 直流至 40 GHz（选件 0DC）
• 快速、轻松、准确、完整的 2 端口校准
• 支持 2.92 毫米连接器
• 可选择公头/公头（选件 M0M）、母头/母头（F0F）和公头/母头（M0F）连接器配置
• 由是德科技矢量网络分析仪通过 USB 端口直接控制

Keysight N4692D 微波电子校准件（ECal）能够快速、轻松、准确地对是德科技矢量网络分析仪进行校准。 N4692D 是一款精密型双端口电子校准件，支持 2.92 mm 连接器及高达 40 GHz 的频率范围。用户可选择阴头-阴头、阳头-阳头或阴头-阳头连接器配置。N4692D 随附塑料存储箱，确保电子校准件及附件的安全存放。

N4692D 选件 0DC 的校准频率范围最低可达直流，使用户能够利用是德科技网络分析仪增强的时域分析功能，进行宽带器件建模或时域与信号完整性分析。

这款电子校准件是校准矢量网络分析仪的理想解决方案。在进行完整的双端口校准时，其所需时间和连接次数不到传统机械校准套件的一半。用户只需将电子校准件连接至矢量网络分析仪的USB端口，其余工作即可由固件自动完成，从而降低人为操作失误的概率。 此举还能减少连接器的磨损，从而降低测试端口连接器和校准标准件的维修成本。

• 高精度精密型双端口微波电子校准器件
• 频率范围：10 MHz 至 50 GHz 或 直流至 50 GHz（选件 0DC）
• 快速、轻松、准确、完整的 2 端口校准
• 支持 2.4 毫米连接器
• 可选择阳头/阳头、阴头/阴头和阳头/阴头连接器配置
• 由是德科技矢量网络分析仪通过 USB 端口直接控制

是德科技 N4693D 微波电子校准件（ECal）能够快速、轻松、准确地对矢量网络分析仪进行校准。 N4693D 是一款精密型双端口电子校准件，支持 2.4 mm 连接器及高达 50 GHz 的频率范围。用户可选择阴头-阴头、阳头-阳头或阴头-阳头连接器。N4693D 随附塑料存储箱，确保电子校准件及附件的安全存放。

N4693D 选件 0DC 的校准频率范围最低可达直流，使用户能够利用是德科技网络分析仪上的增强时域分析功能，进行宽带器件建模或时域与信号完整性分析。

这款电子校准件是校准矢量网络分析仪的理想解决方案。在进行完整的双端口校准时，其所需时间和连接次数不到传统机械校准套件的一半。用户只需将电子校准件连接至矢量网络分析仪的USB端口，其余工作即可由固件自动完成，从而降低人工操作失误的概率。 此举还能减少连接器的磨损，从而降低测试端口连接器和校准标准件的维修成本。

• 高精度精密型双端口微波电子校准器件
• 频率范围：10 MHz 至 67 GHz 或 直流至 67 GHz（选件 0DC）
• 快速、轻松、准确、完整的 2 端口校准
• 支持 1.85 毫米连接器
• 可选择公头/公头（选件 M0M）、母头/母头（F0F）和公头/母头（M0F）连接器配置
• 由是德科技矢量网络分析仪通过 USB 端口直接控制

Keysight N4694D 微波电子校准件（ECal）能够快速、轻松且准确地对是德科技矢量网络分析仪进行校准。 N4694D 是一款精密型双端口电子校准件，支持 1.85 mm 连接器及高达 67 GHz 的频率范围。用户可选择阴头-阴头、阳头-阳头或阴头-阳头连接器配置。N4694D 随附塑料存储箱，确保电子校准件及附件的安全存放。

N4694D 选件 0DC 的校准频率范围最低可达直流，使用户能够利用是德科技网络分析仪增强的时域分析功能进行宽带器件建模或时域与信号完整性分析。

这款电子校准件是校准矢量网络分析仪的理想解决方案。在进行完整的双端口校准时，其所需时间和连接次数不到传统机械校准套件的一半。用户只需将电子校准件连接至矢量网络分析仪的USB端口，其余工作即可由固件自动完成，从而降低人工操作失误的概率。 此举还能减少连接器的磨损，从而降低测试端口连接器和校准标准件的维修成本。

出色的射频性能

• 插入损耗：0.05 dB。
• 回波损耗：20 dB。
• 最大连续波功率：10 W。
• 可重复性：-35 dB（1.0 mm）；-40 dB（1.85 mm）

是德科技 N5520B 精密型 1.85 mm 同轴至同轴适配器能够简便地测量较高频率的同轴器件。它专为测量具有 50 Ω 阻抗、直流至 67 GHz 频率范围的元器件而设计。

• 机架式机柜：System II 或 System II Plus 可安装任意标准的 System II 3U 132.6 mm 高仪器，例如 Keysight 6811B、6812B 和 6813B。

是德科技 34192A（5063-9214）双机架安装法兰套件能够将仪器安全地固定到 System II 机柜的正面。该套件可与 34194A 双锁连接套件结合使用，实现两台是德科技 System II 仪器（半机架宽、3U 高）的并排安装。

Keysight 34192A 双机架安装法兰套件可与任意标准的 System II 3U 132.6 mm 高仪器兼容，例如 Keysight 6811B、6812B 和 6813B。

如需了解有关是德科技高性能交流电源 - 单相及相关附件的更多信息，请访问6800 系列高性能交流电源 - 单相/分析仪页面。

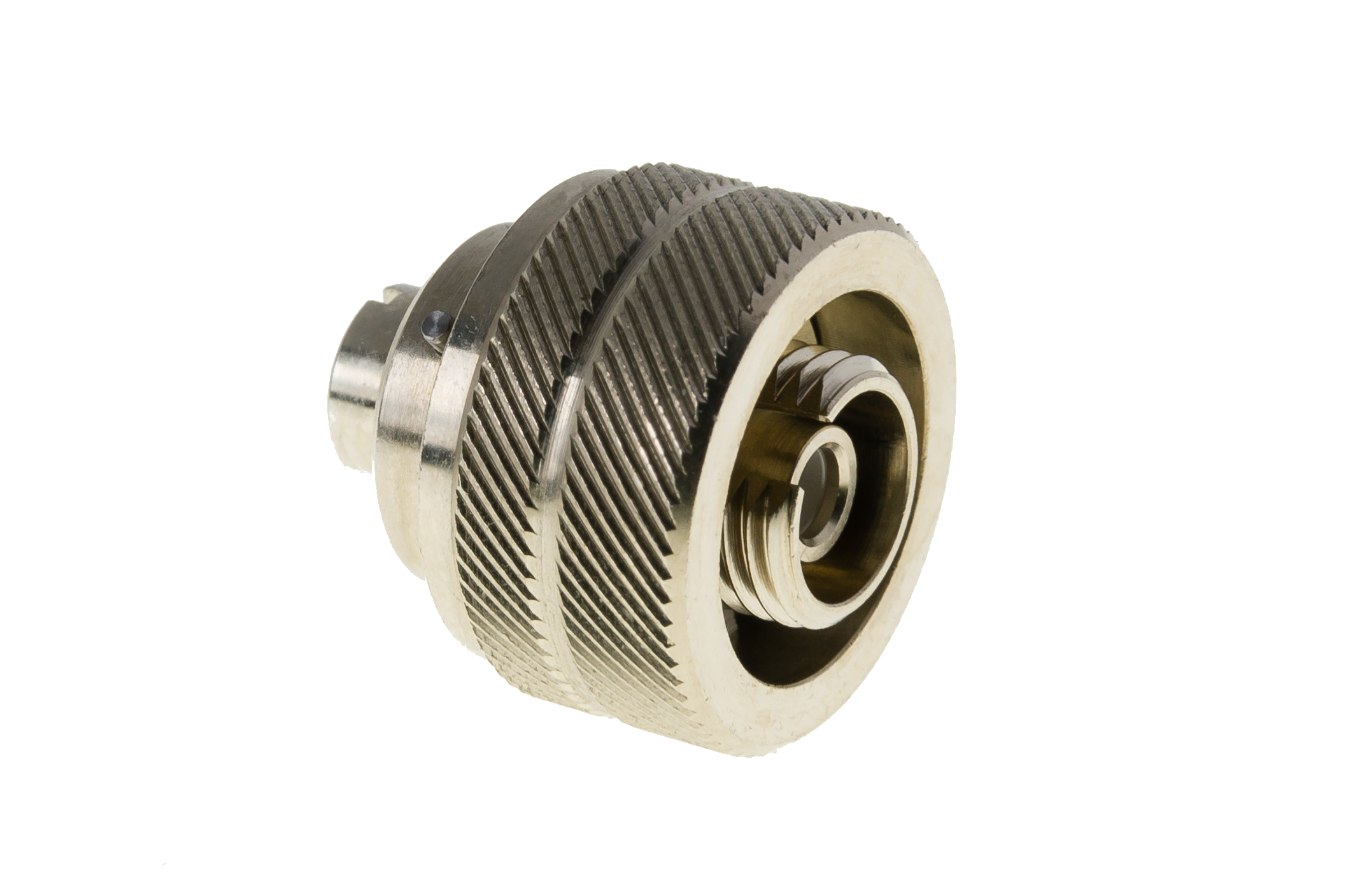

• 81000NI - FC/APC连接器接口
• 可反复连接超过1万次。
• 2.03毫米（0.08英寸）键通道。（仅限R键控，窄键通道）

卓越的射频性能

• 等效输出驻波比：1.22
• 最大输入功率：0.5 W
• 插入损耗：7 dB
• 两个端口之间的跟踪性能：0.25 dB 至 18 GHz，0.40 dB 至 26.5 GHz

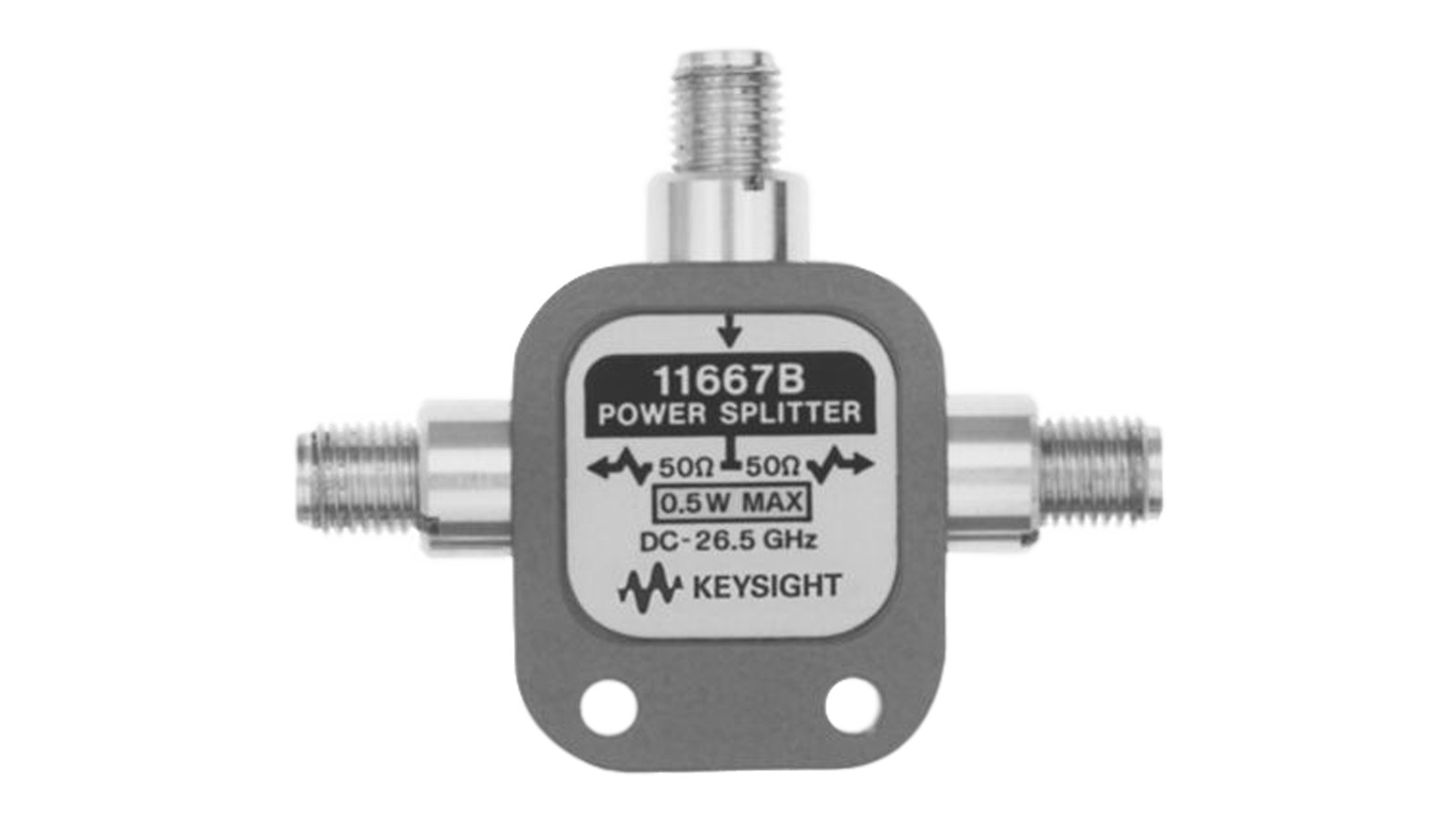

在使用是德科技 8757 标量网络分析仪进行宽带比值测量时，建议使用是德科技 11667B 功率分配器。这种双电阻型功率分配器在用于信号源电平调整或比值测量应用时，可在辅助支路提供优异的输出驻波比。其输出支路在直流至 26.5 GHz 的频率范围内具有良好的跟踪性能，从而能够以最小的不确定度进行宽带测量。

• 可承受超过10,000次重连循环，确保长期可靠性。
• 符合N键位（也称为“宽键槽”）标准，采用2.20毫米（0.087英寸）键槽。
• 便于仪器 快速灵活地适应多种连接器类型。

• 输出跳变时间：150 ps
• 3 dB 点：2.1 GHz
• 输入电压：<10 Vpp
• 插入损耗：<0.2 dB
• 过冲、振铃：<3%
• 机械尺寸（长 x 宽 x 高，单位 mm）：43 x 28 x 15

与传统的变换器不同，这些跳变时间变换器的新颖设计可确保在远超3dB点的位置实现极低的信号反射。

减少信号跳变时间也可以改善过冲和反射敏感应用的整体脉冲性能。

变换器配有两个SMA连接器，一个阴头，一个阳头。

这些变换器专门用于将 Keysight 81133/4A 3.35 GHz 脉冲码型发生器的固定跳变时间（跳变时间 <100 ps），转变为较慢的固定跳变时间（150 ps、250 ps、500 ps、1 ns、2 ns），从而降低信号带宽。所有跳变时间均在 10% 至 90% 幅度之间。

此跳变时间变换器可级联使用以获得中间值的跳变，该值等于原值平方和的平方根。

这些变换器可与下列产品结合使用：

• 81130A 与 81131A 400 MHz 脉冲/码型发生器（800/1600 ps 跳变时间）
• 81130A 与 81132A 660 MHz 脉冲/数据发生器（跳变时间 <500 ps）
• 81250 并行比特误码率测试仪
• 81133/4A 3.35 GHz 脉冲码型发生器（跳变时间 <100 ps）

如需了解详细信息，请点击 TTC 技术资料链接。
