连续波与调制信号的平均功率测量
是德科技平均功率传感器为连续波（CW）和调制信号提供精确可靠的功率测量，是无线通信、雷达及射频系统验证的理想选择。与侧重瞬态信号和高速检测的峰值传感器不同，平均功率传感器可确保在所有调制类型下实现稳定、可重复的测量。凭借宽动态范围、快速测量速度和无缝仪表集成，这些传感器为平均功率特性分析提供了所需的精确度。
调制过程中的精确性
在连续波和复杂调制信号类型下，均能提供一致的高精度功率测量。
稳定的性能
在宽广的频率范围内保持稳定的测量值，长期测试中无漂移或变化。
速度与精度的平衡
通过GPIB接口每秒可采集高达400次读数，在速度与精度之间取得平衡，实现高效的平均功率测量。
内置校准
通过预存的基准数据，消除频繁归零和手动校准的需求，从而减少停机时间和不确定性。
-
频率范围
10 MHz 至 6 GHz，10 MHz 至 18 GHz，9 kHz 至 6 GHz
-
功率范围
-60 至 +20 dBm，-50 至 +30 dBm，-30 至 +44 dBm，-60 至 +20 dBm（1 纳瓦至 100 毫瓦）
-
连接器类型
N型
-
测量类型
平均值/仅限CW
-
最大功率
20 dBm (100 mW) 至 44 dBm (25 W)
最受欢迎的配置

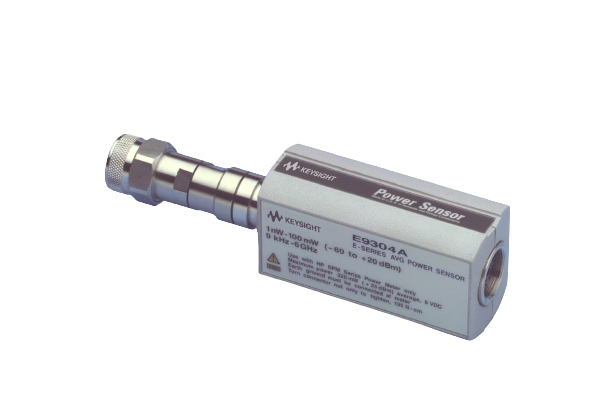

E系列平均功率传感器
E系列平均功率传感器
E系列平均功率传感器
- 探索我们丰富的功率计和功率传感器产品目录
- 功率计与功率传感器选购指南
- 七种防止损坏功率传感器的措施
服务 支持
通过精心策划的支持方案、优先响应机制和快速周转时间，实现高效创新。
获取可预测的租赁式订阅服务和全生命周期管理解决方案——助您更快达成业务目标。
KeysightCare ，享受卓越服务，获得专属技术响应等更多权益。
确保您的测试系统符合规格要求，并满足本地及全球标准。
通过内部讲师指导的培训和在线学习，快速掌握测量技能。
下载是德科技软件或将您的软件更新至最新版本。
常见问题
平均功率传感器是一种射频测量设备，能够量化信号在规定时间间隔内的平均功率，不受波形复杂度或调制类型的影响。 与捕捉峰值或时变特性的传感器不同，平均功率传感器提供一个标量值，代表信号的平均能量含量。这类传感器通常与功率计配合使用，用于验证发射机、放大器和射频系统。由于其能随时间积分功率，平均功率传感器特别适用于测量具有高波峰因数或复杂调制方案的信号，例如现代无线通信和雷达应用中的信号。
大多数来自是德科技的现代平均功率传感器采用双通道二极管检测方案。
以下是该传感器的运作原理说明：
1. 射频检测：
输入的射频信号耦合至匹配负载后，被导向两个检测路径：
- 低电平信号的高灵敏度路径
- 宽范围路径用于更高层次的信号
每条路径均采用肖特基二极管探测器，将射频信号整流为与信号平方律区域成正比的电压。
2. 平均与信号调理：
检测到的电压通过低通滤波器处理，以实现信号随时间的平均化。
该滤波过程可消除高频包络分量，从而分离出真实的平均功率。
3. 路径选择与修正：
传感器内部的微控制器根据信号电平选择最佳路径，并应用以下校正因子：
- 温度补偿
- 频率响应
- 探测器非线性
这使得在宽动态范围内能够获得精确读数，具体取决于传感器型号。
平均功率传感器专为在广泛的行业和信号类型中实现精确、可重复的射频功率测量而设计。
常见应用包括：
通用射频功率测量
测量连续波源在从几兆赫兹到几千兆赫兹的频率范围内的平均输出功率。
调制信号测试
由于传感器采用调制无关设计，能够精确捕捉复杂调制的平均功率。
脉冲信号功率测量
对脉冲信号（如雷达脉冲或时分多址通信帧）执行时门平均功率测量，前提是脉冲重复频率需在传感器的视频带宽范围内。
发射机与放大器测试
表征输出功率、增益压缩及线性度在不同输入电平和调制条件下的特性。
自动化测试环境
利用快速测量速度、SCPI命令支持和外部触发功能，将其集成到制造和验证的自动化测试系统中。
频率与功率扫描
与信号发生器或其他仪器 同步仪器 在扫频或电平条件下执行功率测量。
