高速宽带信号的功率测量与统计数据
是德科技宽带功率传感器为高频应用提供详尽精准的功率测量，支持高达40 GHz的频率范围。这些专为宽带信号设计的传感器可实现全面的峰值功率分析，包括峰均比及上升/下降时间测量，使其成为分析复杂调制格式和瞬态信号的理想选择。 凭借高速测量能力，是德宽带功率传感器能在动态测试环境中稳定运行，确保为雷达系统、无线通信及电子战领域提供精准测量结果。这些传感器具备满足最严苛功率测量任务所需的精度、速度和可靠性。
详细峰值功率分析
能够对宽带信号的峰值功率、峰均比及其他统计数据进行全面测量。
宽带信号测量
支持高达30 MHz的视频带宽，用于对快速信号过渡和复杂调制进行时域分析。
高速测量
提供快速测量速度，用于捕获瞬态信号并确保精确的峰值功率测量。
上升/下降时间测量
测量信号的上升和下降时间，提供对信号转换和特性的详细分析。
-
频率范围
50 MHz 至 18 GHz，50 MHz 至 40 GHz
-
功率范围
-35 dBm 至 +20 dBm
-
连接器类型
Type-N，2.4毫米（公头）
-
测量类型
峰值与平均值/连续波
-
视频带宽
30 MHz
最受欢迎的配置

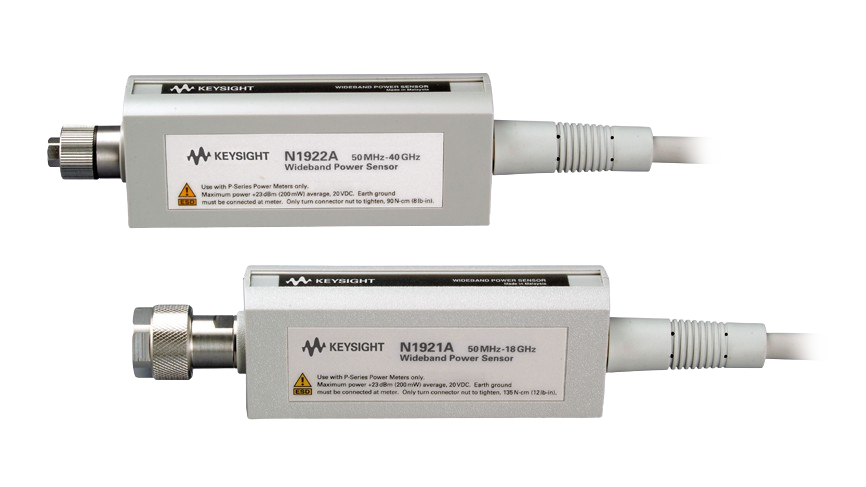

P 系列宽带功率传感器，50 MHz 至 18 GHz

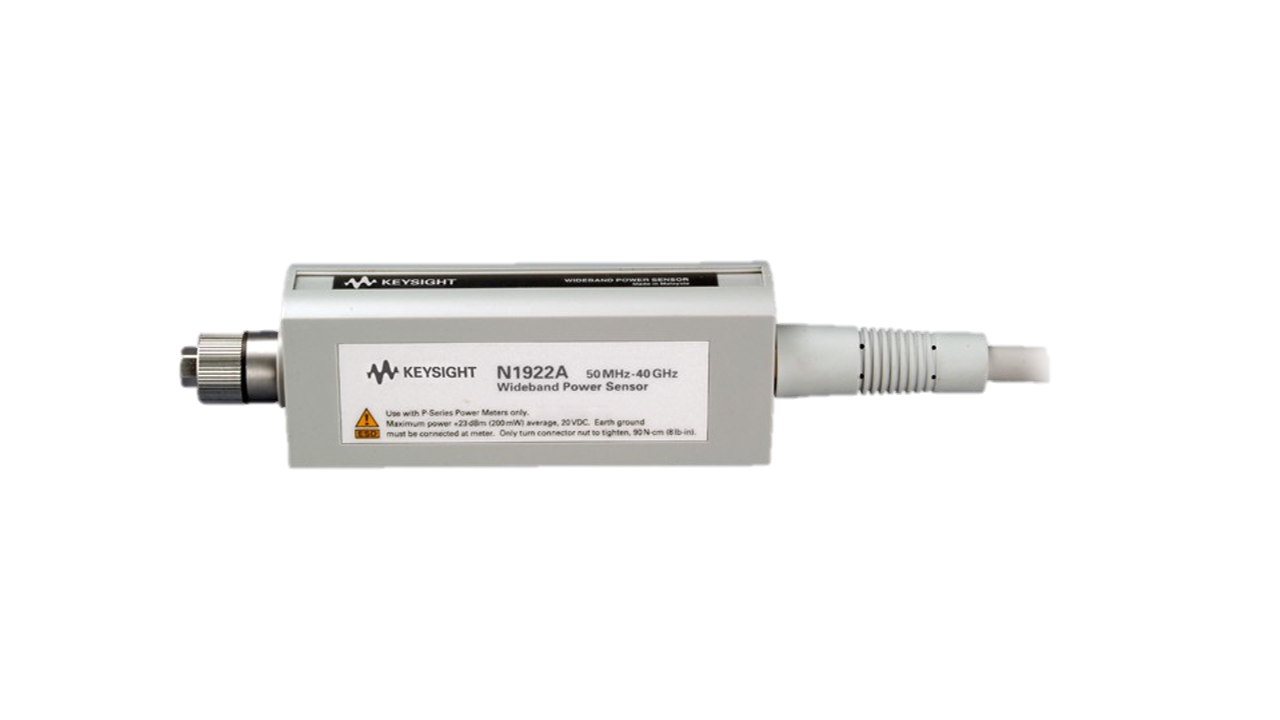

P 系列宽带功率传感器，50 MHz 至 40 GHz
服务 支持
通过精心策划的支持方案、优先响应机制和快速周转时间，实现高效创新。
获取可预测的租赁式订阅服务和全生命周期管理解决方案——助您更快达成业务目标。
KeysightCare ，享受卓越服务，获得专属技术响应等更多权益。
确保您的测试系统符合规格要求，并满足本地及全球标准。
通过内部讲师指导的培训和在线学习，快速掌握测量技能。
下载是德科技软件或将您的软件更新至最新版本。
常见问题
宽带功率传感器是一种射频传感器，旨在以高时间分辨率捕获信号在宽频带范围内的瞬时功率包络。与传统平均功率传感器不同，宽带传感器能够实时解析快速瞬态信号、脉冲及调制包络。
它们也被称为峰值和平均传感器，因为它们支持时域测量，例如峰值功率和上升/下降时间，以及与调制无关的平均功率。
宽带功率传感器融合了高速二极管检测、宽视频带宽和快速采样技术，能够精确呈现射频信号的功率包络：
二极管检测
射频信号通过超快肖特基二极管转换为基带电压，该二极管能够追踪快速包络变化。
宽视频带宽
传感器前端保持宽视频带宽（通常高达30 MHz），以保留快速信号过渡特性，例如短脉冲或陡峭调制边沿。
高速数字化
检测到的包络由内部模数转换器以高采样率进行采样，以捕获具有纳秒级分辨率的完整时域波形。
数字信号处理
嵌入式DSP计算关键参数，例如：
- 峰值功率
- 平均功率（总功率或门控功率）
- 峰值因数
- 脉冲宽度、上升/下降时间和占空比
触发与门控
支持内部和外部触发器，以及时门控测量，使用户能够隔离并分析特定脉冲或突发信号段。
宽带功率传感器是进行时域分析以及对脉冲、突发或调制信号进行精密功率特性的理想选择。
主要应用包括：
雷达与电子战系统测试
测量脉冲雷达系统中的峰值功率、脉冲特性及波形完整性。
功率放大器特性分析
分析放大器在实际调制或脉冲驱动条件下的行为，包括波峰因数和过冲现象。
无线通信测试
捕获并分析4G、5G、Wi-Fi及其他宽带信号的包络动态。
ATE中的时门测量
在自动化测试环境中执行高速同步测量，隔离特定时间间隔。
瞬态信号分析
研究放大器的建立时间、上电行为或敏感射频系统中的脉冲间变化。
