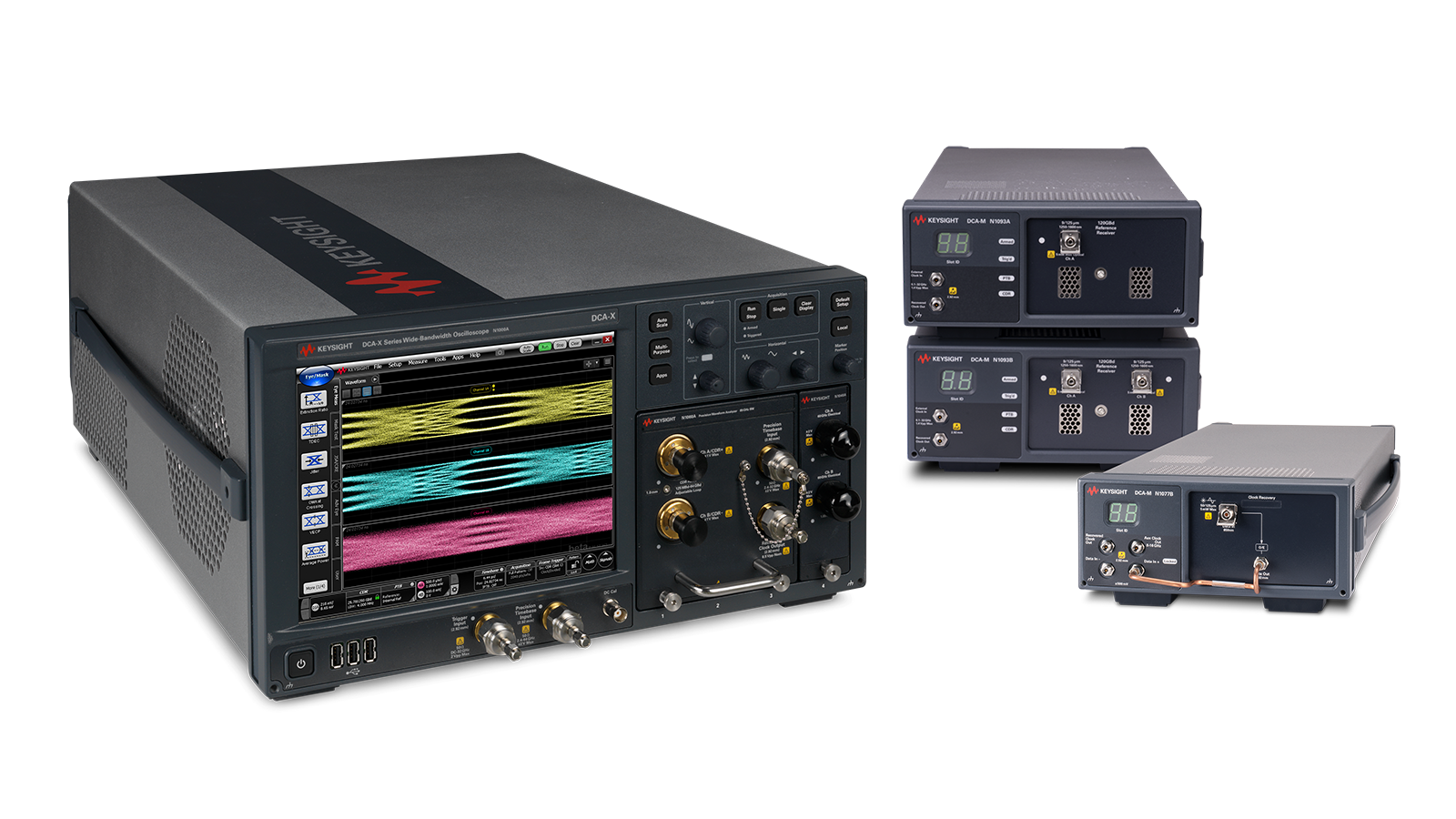

什么是采样示波器？它是如何工作的？

采样示波器（等效时间示波器）通过在多个周期内对信号进行采样来重建重复性高速信号，从而实现超宽带宽、低固有抖动以及精确的信号完整性测量。它会在每次触发事件时捕获信号的一小部分，并将这些采样数据在多个周期内进行整合，从而重建完整的波形。这种方法无需使用超高速实时数字化仪，即可对高速电信号和光信号进行精确分析。采示波器广泛用于测量眼图、抖动、噪声以及基于PAM4的以太网和光互连系统中的发射机质量指标（如TDECQ），其支持速率可达每通道224 Gb/s及以上。

在什么情况下应该使用采样示波器而不是实时示波器？

在测量需要最高测量精度、带宽和低固有抖动的高速重复信号时，应使用采样示波器。此类示波器最适用于物理层验证，工程师需要在此过程中量化PAM4光电接口中的抖动、光TDECQ、OMA、眼图闭合度以及信噪比。示波器捕获非周期性事件，包括毛刺、突发错误以及协议层面的行为。采样与示波器结合示波器两种互补的工作流程：高精度信号完整性表征以及实时调试和故障定位。

采样示波器可以测量哪些类型的信号？它有哪些局限性？

采样示波器高速、周期性的光信号和电信号，但无法捕获非周期性或瞬态事件。它们通常用于分析： 10G 至 1.6T+ 以太网标准中的 PAM4 和 NRZ 信号光收发器输出（单模和多模）数据中心和电信系统中的高速串行互连主要指标包括：眼图与掩模符合性抖动分解（随机抖动和确定性抖动）发射机色散眼图闭合四阶（TDECQ）信号噪声与幅度完整性指标由于波形重建依赖于重复采样，因此需要单独的实时示波器或协议分析仪来观察一次性事件或系统级行为。

采样示波器能达到什么样的带宽和时间精度？这为什么重要？

采样示波器极高的有效带宽和亚皮秒级的时间精度，能够精确测量高速链路中的抖动和信号失真。其架构提供：极高的带宽，适用于分析 64–120+ Gbaud 的信号低固有抖动（数十飞秒），可实现精确的抖动分解高垂直分辨率，便于清晰地分析眼图在验证高速链路时，这一性能至关重要，因为微小的时序或幅度误差会直接影响比特误码率（BER）、前向纠错（FEC）以及系统的整体裕度。精确的测量可确保符合 IEEE 802.3 以太网和光接口规范等标准。

如何选择适合高速和光信号测量的采样示波器？

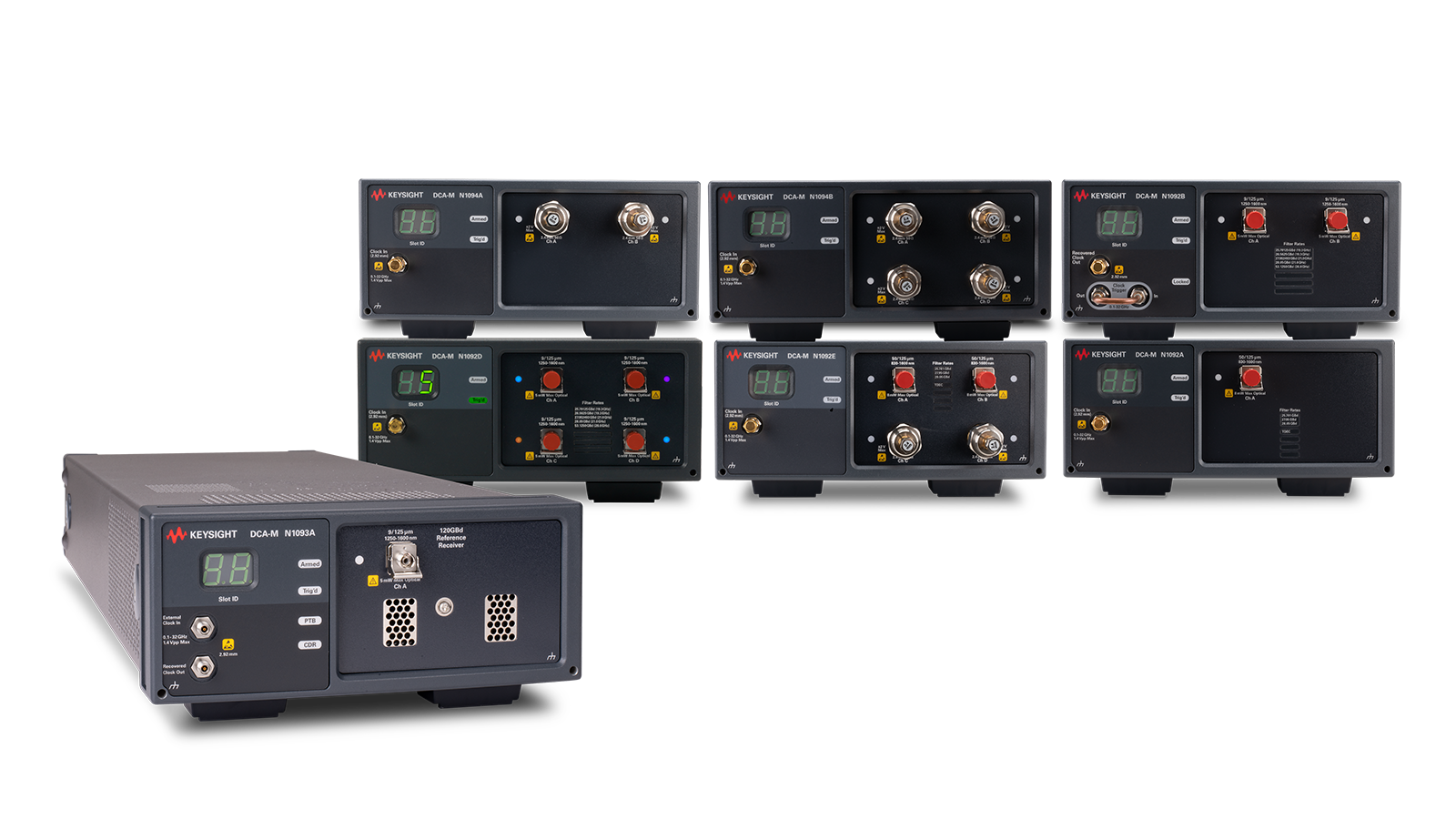

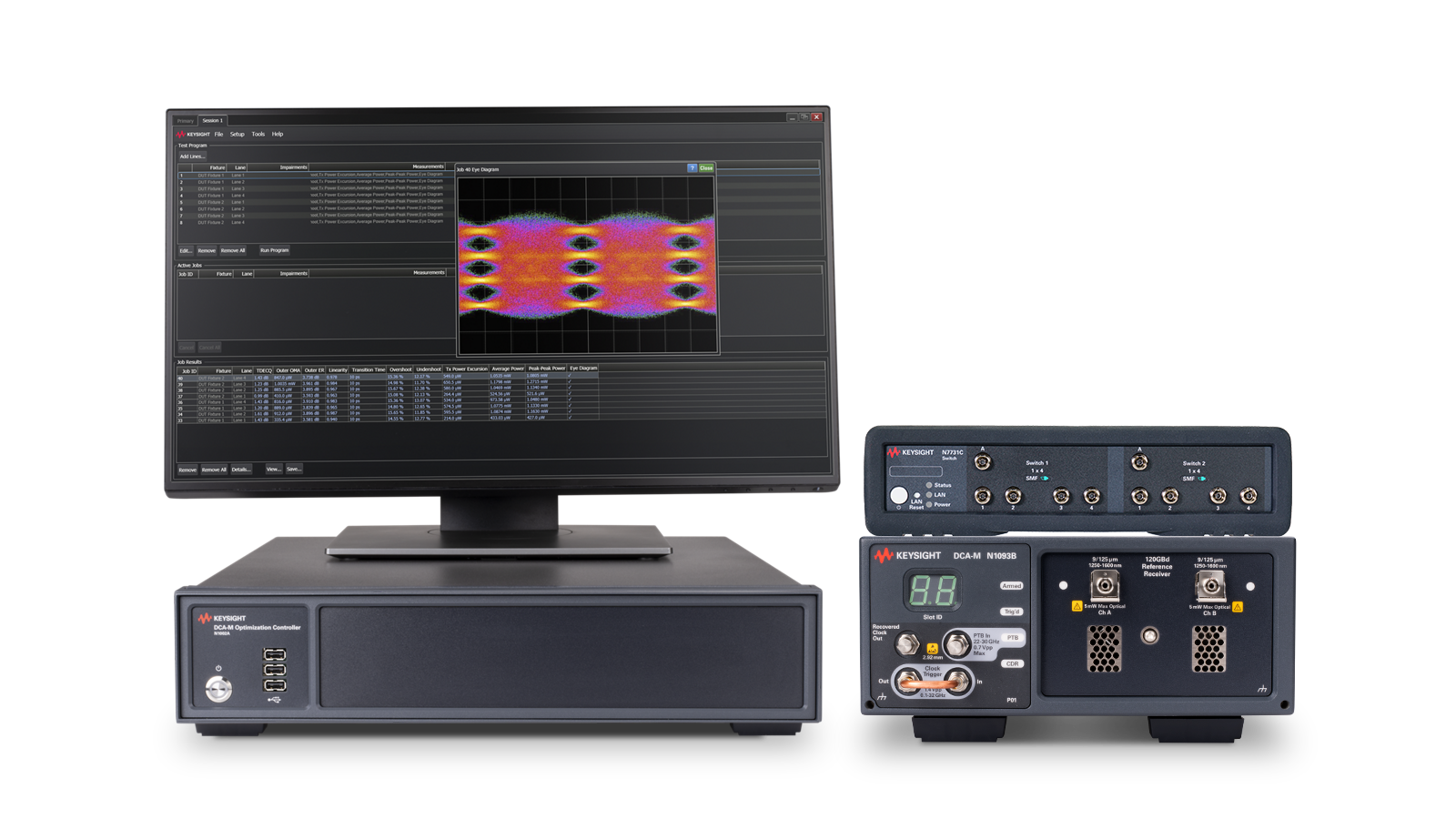

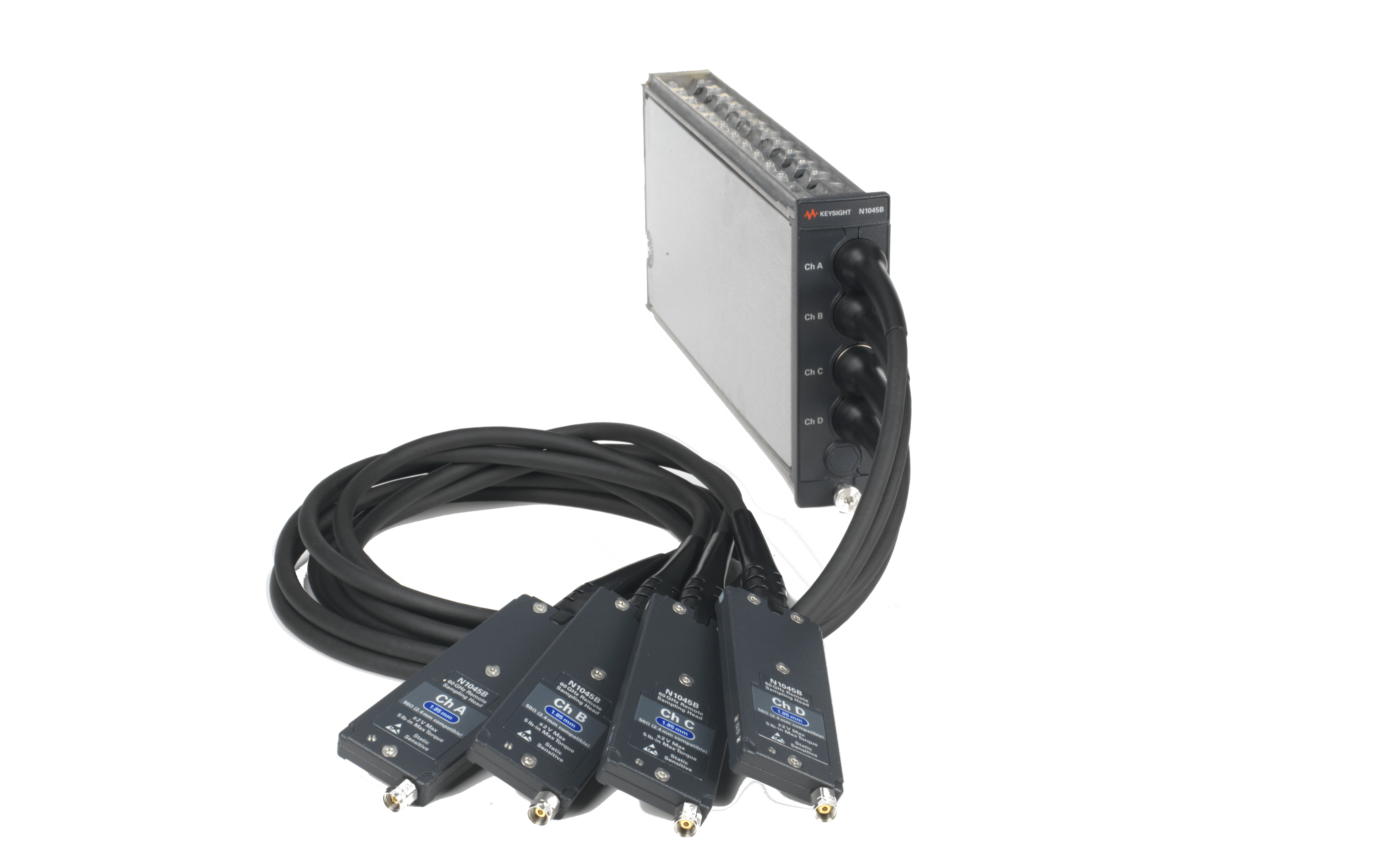

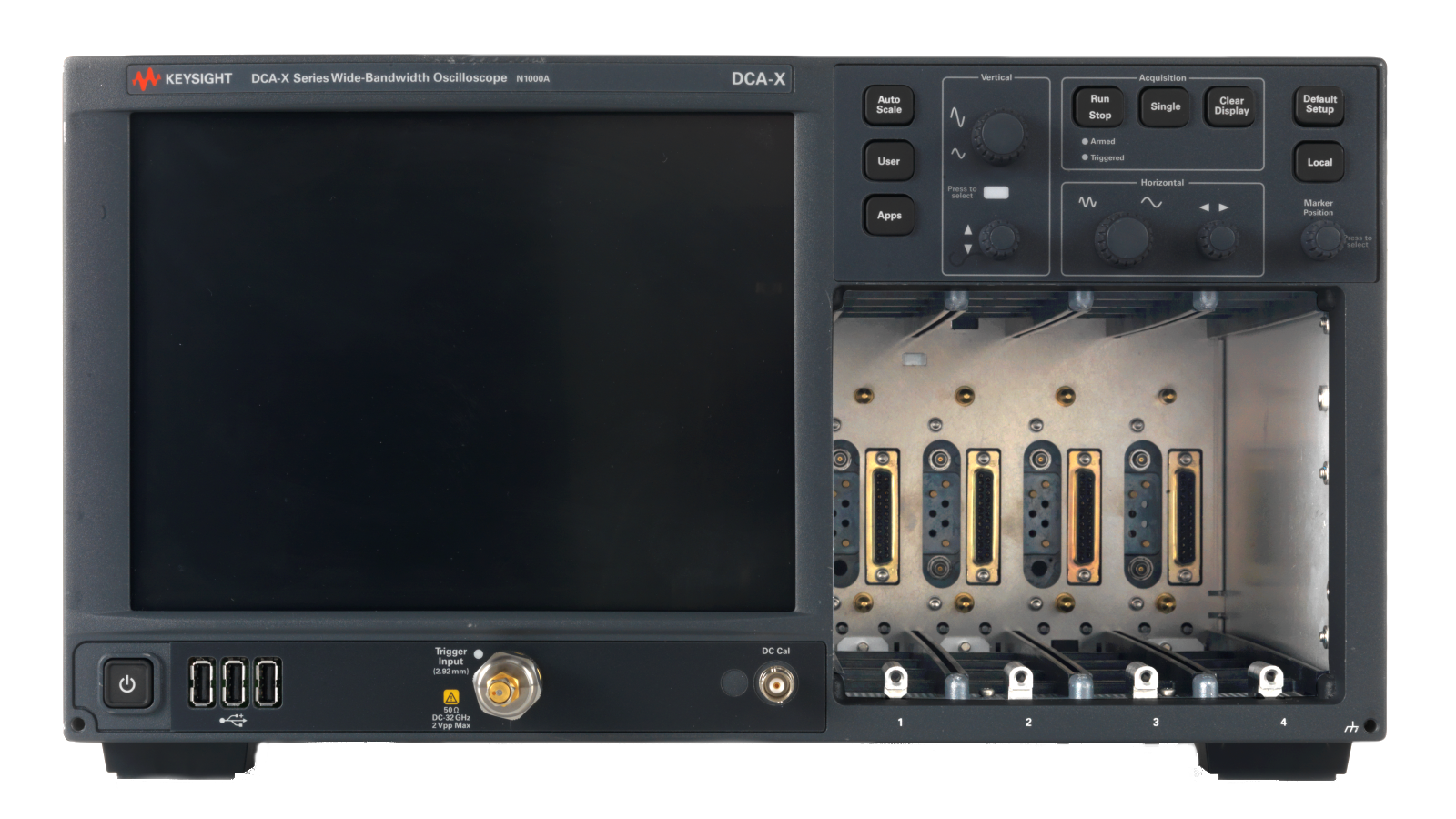

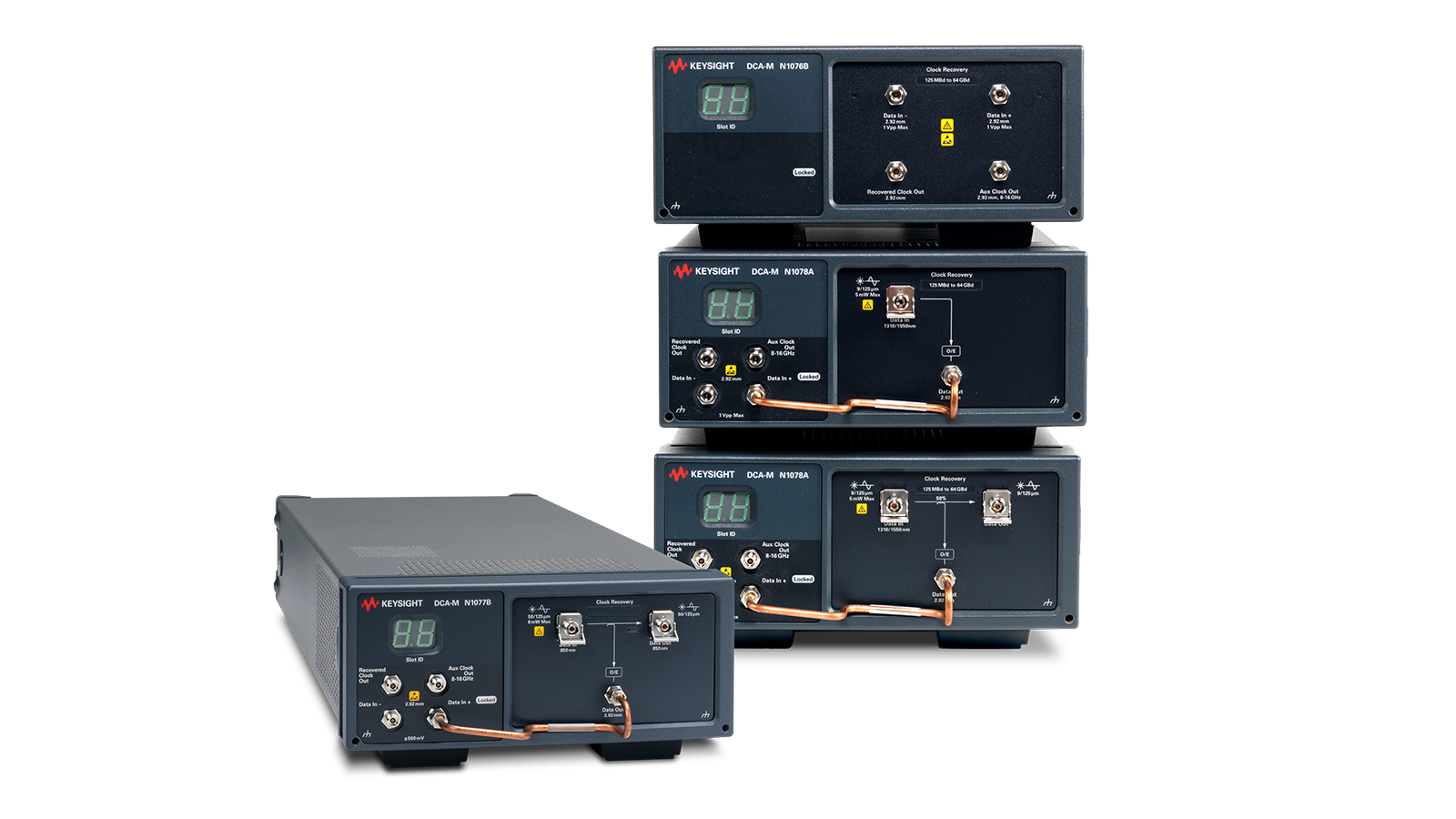

请根据支持的数据速率、通道类型、抖动性能以及应用工作流的要求，选择一款采样示波器。主要筛选标准包括：数据速率（支持Gbaud）：确保与224 Gb/s PAM4等标准兼容通道类型：电信号、光信号、单模或多模输入固有抖动和噪声性能：决定测量精度外形结构：适用于研发和验证的模块化系统与适用于生产的紧凑型系统使用示例：模块化采样示波器：灵活验证多通道互连紧凑型固定配置：高通量自动化制造测试一款匹配良好的采样示波器，能够在设计、合规性和生产工作流程中实现符合标准的一致性验证。

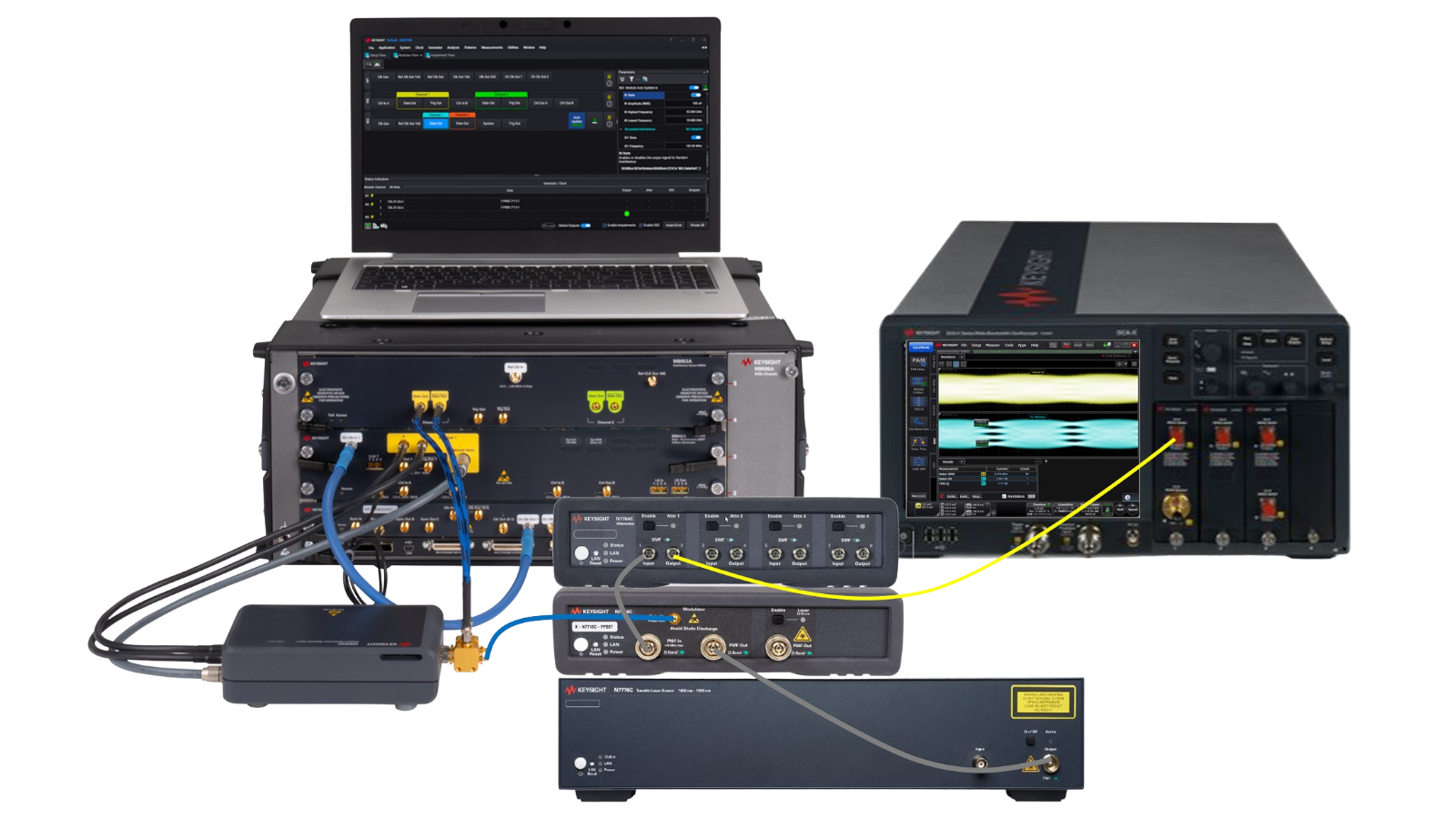

采样示波器从研发到生产车间

Q: 采样示波器可以测量哪些类型的信号？它有哪些局限性？

采样示波器 高速、周期性的光信号和电信号，但无法捕获非周期性或瞬态事件。 它们通常用于分析： 10G 至 1.6T+ 以太网标准中的 PAM4 和 NRZ 信号 光收发器输出（单模和多模） 数据中心和电信系统中的高速串行互连 主要指标包括： 眼图与掩模符合性 抖动分解（随机抖动和确定性抖动） 发射机色散眼图闭合四阶（TDECQ） 信号噪声与幅度完整性指标 由于波形重建依赖于重复采样，因此需要单独的实时示波器或协议分析仪来观察一次性事件或系统级行为。

Q: 采样示波器能达到什么样的带宽和时间精度？这为什么重要？

采样示波器 极高的有效带宽和亚皮秒级的时间精度，能够精确测量高速链路中的抖动和信号失真。 其架构提供： 极高的带宽，适用于分析 64–120+ Gbaud 的信号 低固有抖动（数十飞秒），可实现精确的抖动分解 高垂直分辨率，便于清晰地分析眼图 在验证高速链路时，这一性能至关重要，因为微小的时序或幅度误差会直接影响比特误码率（BER）、前向纠错（FEC）以及系统的整体裕度。 精确的测量可确保符合 IEEE 802.3 以太网和光接口规范等标准。

Q: 如何选择适合高速和光信号测量的采样示波器？

请根据支持的数据速率、通道类型、抖动性能以及应用工作流的要求，选择一款采样示波器。 主要筛选标准包括： 数据速率（支持Gbaud）：确保 与224 Gb/s PAM4等标准兼容 通道类型：电信号 、光信号、单模或多模输入 固有抖动和噪声性能：决定 测量精度 外形结构： 适用于研发和验证的 模块化 系统与适用于生产的紧凑型系统 使用示例： 模块化采样示波器： 灵活验证多通道互连 紧凑型固定配置： 高通量自动化制造测试 一款匹配良好的采样示波器，能够在设计、合规性和生产工作流程中实现符合标准的一致性验证。
