通过光学分析深入了解设备行为
光学分析技术通过光学观测和测量，为研究半导体器件的内部行为提供了一种独特的方法。通过结合专用激光光源、发射显微镜功能以及精密光学仪器，安全工程师能够识别器件内部的活动区域，并捕获可能揭示侧信道泄漏或与安全相关行为的信息。
与通过观察功耗或电磁辐射进行传统侧信道测量的方法不同，故障分析方法利用光学技术来观察芯片的局部区域。这使工程师能够精确定位活跃电路、识别潜在的泄漏源，并更好地理解安全关键操作在硅片内部的执行方式。
这些技术通常用于支持漏洞研究、反制措施验证、认证准备以及进阶 安全评估。从通过光子发射成像定位感兴趣区域，到利用精确控制的激光源进行光学侧信道测量，失效分析工具有助于更深入地理解器件行为，并支持更具针对性的安全调查。
一套完整的故障分析系统将光学测量、成像和定位功能整合于单一工作流程之中。DS1101A 故障注入激光系统是该解决方案的核心，为精确的光学检测提供了平台。 用户可选配 DS1210A 1310 nm 单模侧信道激光源或 DS1211A 1425 nm 单模侧信道激光源，以进行光学侧信道测量；而 DS1105A 发射显微镜激光站适配器和 DS1131A 发射显微镜扩展套件则支持光子发射成像，从而可视化芯片的活性区域。 这些组件共同帮助安全工程师识别泄漏源、定位目标区域，并更深入地了解器件的行为。
可视化设备活动
利用光学技术对半导体器件内的活性区域进行观测和分析。
确定泄漏源
支持进阶 安全评估
实现精确的光学测量
利用基于激光的分析工具和发射显微镜技术，开展高度针对性的调查。
-
技术
设备安全
-
波长
1310 纳米，1425 纳米
-
最大输出功率
130 mW 至 500 mW
-
其他特性
适用于摄像机的C卡口适配器，分辨率320（水平）×256（垂直）像素，像素尺寸30（平方），有效传感器尺寸9.6毫米×7.7毫米，帧率344帧/秒
-
(SPD) N6700 产品类型

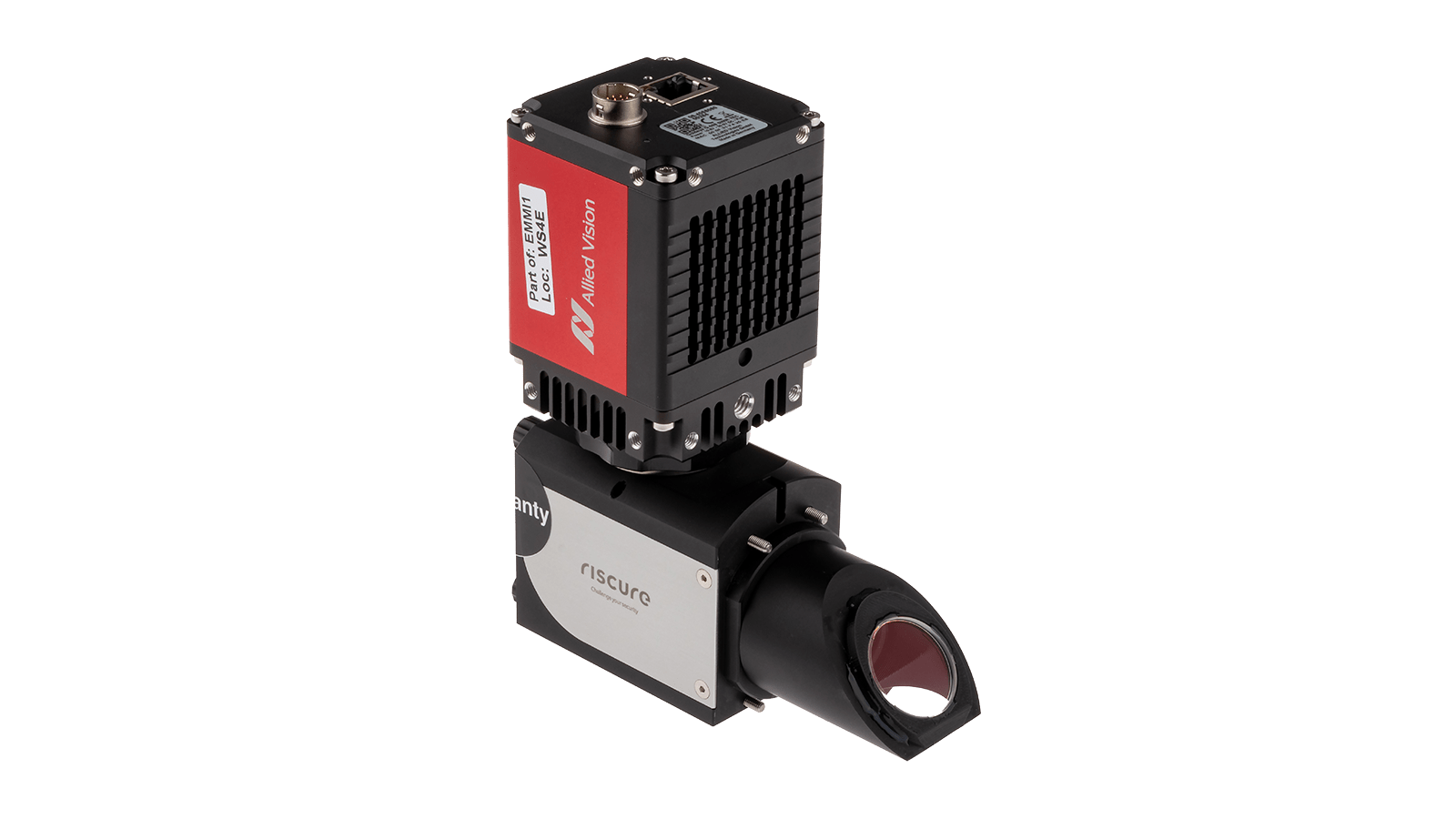

侧通道激光源、相机安装适配器、短波红外（SWIR）相机扩展套件
最受欢迎的配置
AV GoldEye G-008 砷化铟镓红外热成像仪
1310 nm 单模侧向通道激光光源
1425 nm 单模侧向通道激光器
