如何加快射频自动测试

+ 频率 合成器

加速自动射频频率切换

一种采用快速频率切换的射频自动测试需要一个可编程射频源、一个自动控制器、被测设备以及用于捕获每个预设频率下响应信号的测量仪器。测试序列首先需要定义所需的频率列表、输出电平、驻留时间、参考配置、触发方法和采集条件。控制器将频率合成器配置为第一个频率点，等待所需的切换和稳定时间，然后启动相应的测量。捕获结果后，控制器将信号源切换至下一个频率，并重复该序列直至完成整个频率列表。每个步骤的时序必须协调一致，以确保只有在信号源达到指令状态后才进行测量数据采集。在多仪器测试系统中，当测试方法要求同步操作时，信号源和测量仪器也可共享一个共同的频率参考或触发路径。最终的信号生成序列可实现为阶跃频率扫描，或作为离散频率状态的编程列表，具体取决于设备及测量程序。对于每个测试点，测试程序会记录指令频率、测量响应以及评估该序列所需的任何相关时序信息。当测试涵盖宽频带范围或在多台设备上重复相同的序列时，控制程序应在保持测量定义的时序条件的同时，尽量减少源编程、源稳定和测量采集之间不必要的软件延迟。

测量工作流程应将源切换所耗时间与设备响应、测量采集、数据传输及测试程序执行所需的时间区分开来。这样，快速频率切换就能成为射频自动化测试中可测量的部分，而非被视为固定的延迟。典型的序列可以对以下时间点进行时间戳记录：发送至频率合成器的命令、源准备就绪进行测量的时刻、采集触发时刻以及测量完成时刻。工程师随后可以对比预设频率列表中各频点的这些时间间隔，从而确定总测试吞吐量中，有多少与信号源切换相关，又有多少与剩余的测量过程相关。如果信号源支持快速频率切换，程序可以利用这一能力来缩短序列中信号源切换所占的时间，同时在每个点保持所需的信号生成条件。测试还可以包括对频率列表的多次遍历，以验证切换行为和测量结果在多个周期内保持一致。如果使用了多个射频信号源，自动化序列应定义如何引用、触发和进阶每个信号源，以便在采集开始前建立预期的频率状态。最终数据集应将器件测量结果与预设的频率点和时序信息相结合，以便工程师能够同时验证电气响应和自动化序列的执行时序。这种结构支持在不改变基本测量目标的前提下，直接比较不同的驻留时间设置、命令序列和切换配置，并为在可重复的自动化环境中分析测试吞吐量提供了明确的基础。

高速频率切换测试方案

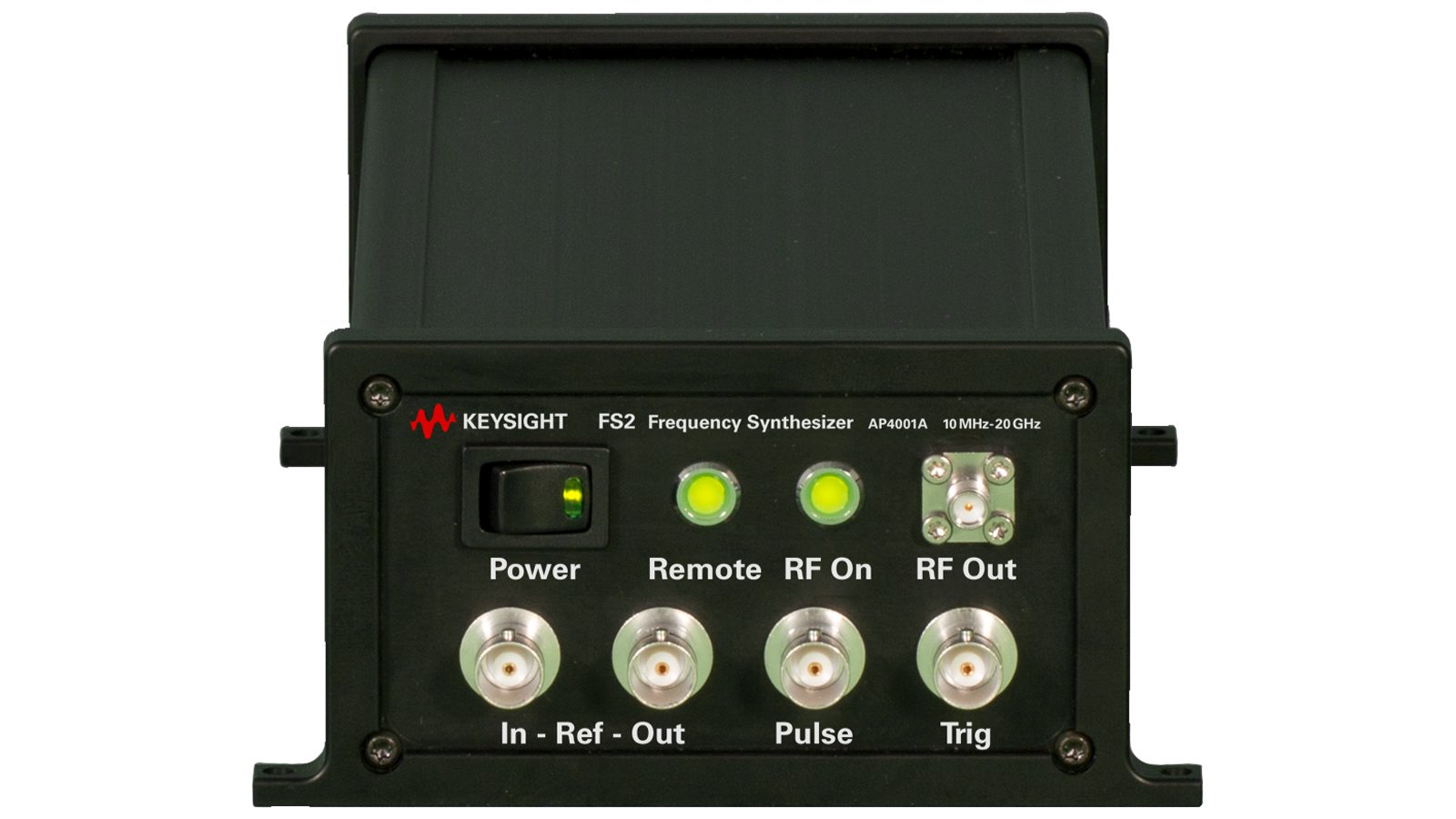

快速频率切换测试需要使用可编程射频源来捕获每个预设频率下的响应。控制器会按预定义的频率列表逐步切换射频源，将每次源切换与测量触发信号协调同步，并在完成必要的切换和稳定间隔后才开始采集数据。是德科技频率合成器不仅具备快速频率切换和敏捷的频率响应能力，还能在每个测试点维持所需的信号生成条件。该自动化序列可应用预设的频率和输出设置，等待定义的过渡间隔，触发下游测量，存储结果，然后转至下一个频率。这种方法使源切换时间成为射频自动化测试序列中可测量的组成部分，而非将其嵌入固定的延迟中。
