如何分析 112 Gbps PAM4 电气波形

索取报价

查看应用说明

+ 模块化 采样示波器

分析 112G PAM4 信号质量和链路行为

对于 112 Gb/s 的 4 级脉冲幅度调制（PAM4）电波形，需要采用特定的工作流程来评估 400G 以太网、串并转换器链路以及进阶互连等高速电接口中的信号质量和链路行为。工程师通过分析波形特性（包括眼图开口、电平分离度、抖动和脉冲响应），来了解发射机设置、信道状况和接收机均衡如何影响整体链路性能。

测量使用配备电气分析模块和时钟恢复功能的采样示波器进行。该工作流程捕获重复的 PAM4 信号，恢复时钟，并应用连续时间线性均衡（CTLE）和决策反馈均衡（DFE）模型，以评估垂直眼图闭合度、脉冲响应和残余符号间干扰。这需要精确的波形采集、稳定的时序参考以及一致的均衡器配置，以便在不同工作条件下比较链路性能。

112 Gbps PAM4 波形分析解决方案

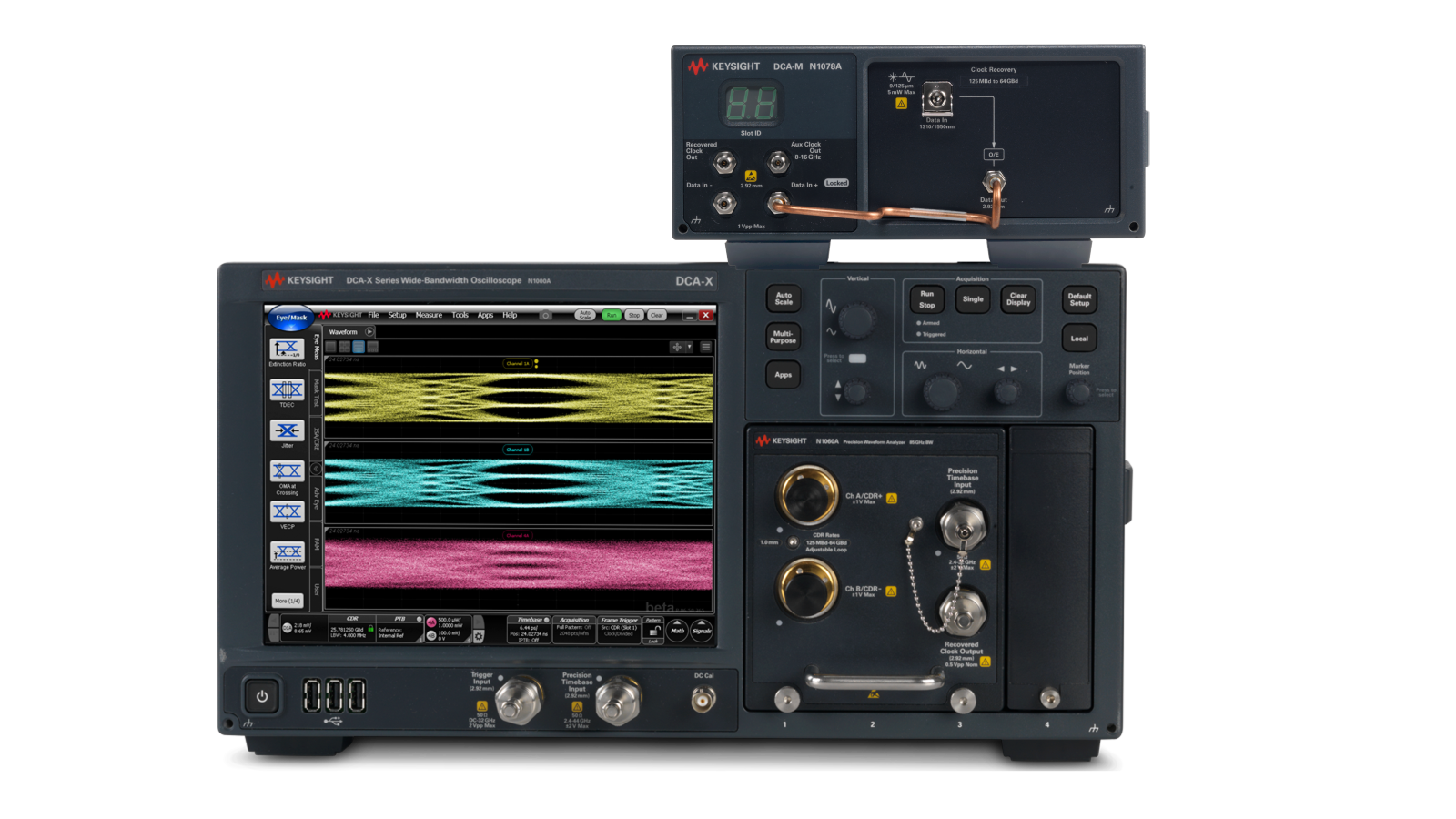

要分析 112 Gb/s PAM4 电气波形，需要使用带宽充足的仪器捕获信号，同时应用接收机均衡模型，以了解链路行为和信号灵敏度。是德科技的 112 Gb/s PAM4 波形分析解决方案包括一台配备精密波形分析模块的模块化采样示波器，以及用于 PAM4 眼图和均衡器分析的软件。该工作流程使工程师能够恢复时钟、应用 CTLE 和 DFE 模型、分析脉冲响应和垂直眼图闭合度，并比较不同发射机配置和信道条件下的波形质量。
