如何使用采样示波器分析 224 Gb/s PAM4 电信号波形

索取报价

查看应用说明

+ 模块化 采样示波器

高保真 224G PAM4 信号测量

在下一代 800G、1.6T 及更高速度的互连技术中，224 Gb/s 脉冲幅度调制 4 级（PAM4）电波形由于边沿上升/下降速率极快、电压裕量减小，以及对信道损耗和噪声的敏感度增加，给测量工作带来了重大挑战。工程师必须准确评估波形形状、电平分离度以及时序行为，以评估信号完整性，但测量带宽的限制、噪声以及信号访问限制可能会导致捕获的波形失真，从而掩盖发射机的真实性能。

要准确分析 224G 波形，需要高电气带宽、低噪声采集、最小信号路径损耗以及精确的时序同步，以确保波形重建的准确性。可使用配备高带宽电气采样模块的采样示波器进行测量，并将该模块放置在靠近信号源的位置，以保持波形保真度。该工作流程利用同步时序参考捕获重复的PAM4信号，从而能够在最大限度减少测量引起的失真的条件下，对眼图、电压电平、抖动和过渡行为进行分析。

224 Gb/s 电气波形分析解决方案

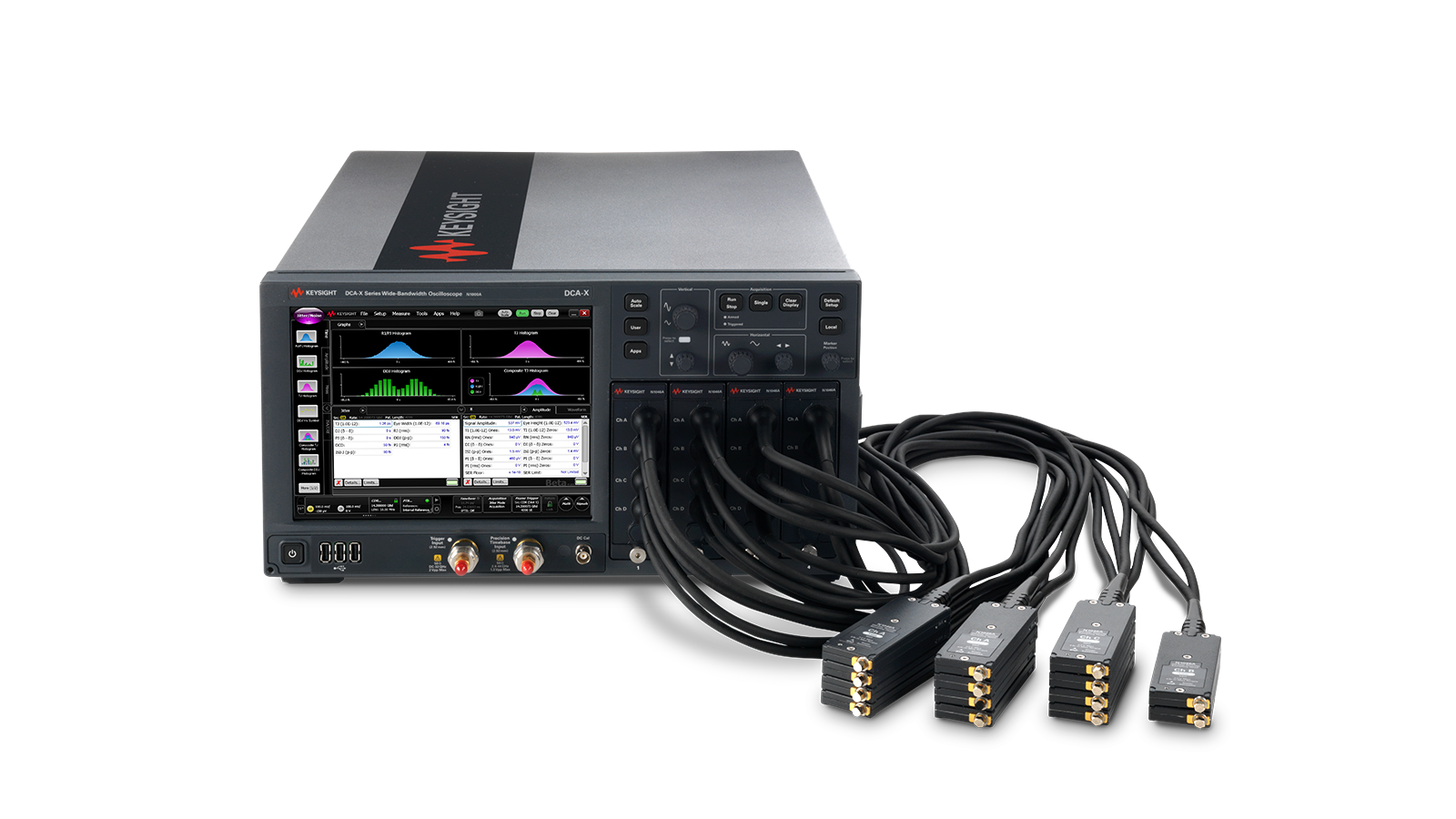

要分析 224 Gb/s PAM4 电气波形，需要以足够带宽和最小测量失真捕获高速信号，以保持波形完整性。是德科技的 224 Gb/s 电信号波形分析解决方案包含一台配备高带宽电信号采样模块的模块化采样示波器。该工作流程使工程师能够进行接近器件的信号采集，减少测量前的路径损耗，并以高保真度分析眼图质量、电平分离度以及时序行为。
