如何分析敏感电源轨上的电源噪声

索取报价
专业 示波器
+ 专业 示波器
专业 示波器
+ 专业 示波器

测量电源轨上的低电平噪声

敏感的电源轨通常在较大的直流（DC）偏置电压之上还叠加了微小的噪声分量，这使得难以观测低电平下的电源轨行为。随着电压裕度不断缩小、噪声目标要求日益严格，工程师需要一种方法，能够在不增加过多的探头负载或仪器噪声（这些因素会扭曲被测电源轨）的情况下，将细微的纹波和噪声与较大的直流电平区分开来。这需要一种既能保持灵敏度，又能维持电源轨信号保真度的测量方法。

要捕获这些信号，需要一条具有低噪声、适当探头以及支持在大直流电压下清晰显示小信号的采集设置的示波器测量路径。通过使用示波器和电源轨探头，可以最大限度地减少负载、提高动态范围，并揭示电源轨上最关键的噪声成分。如果设置正确，这将使电源轨行为的比较更加一致，并能更清晰地观察低电平电源轨噪声。

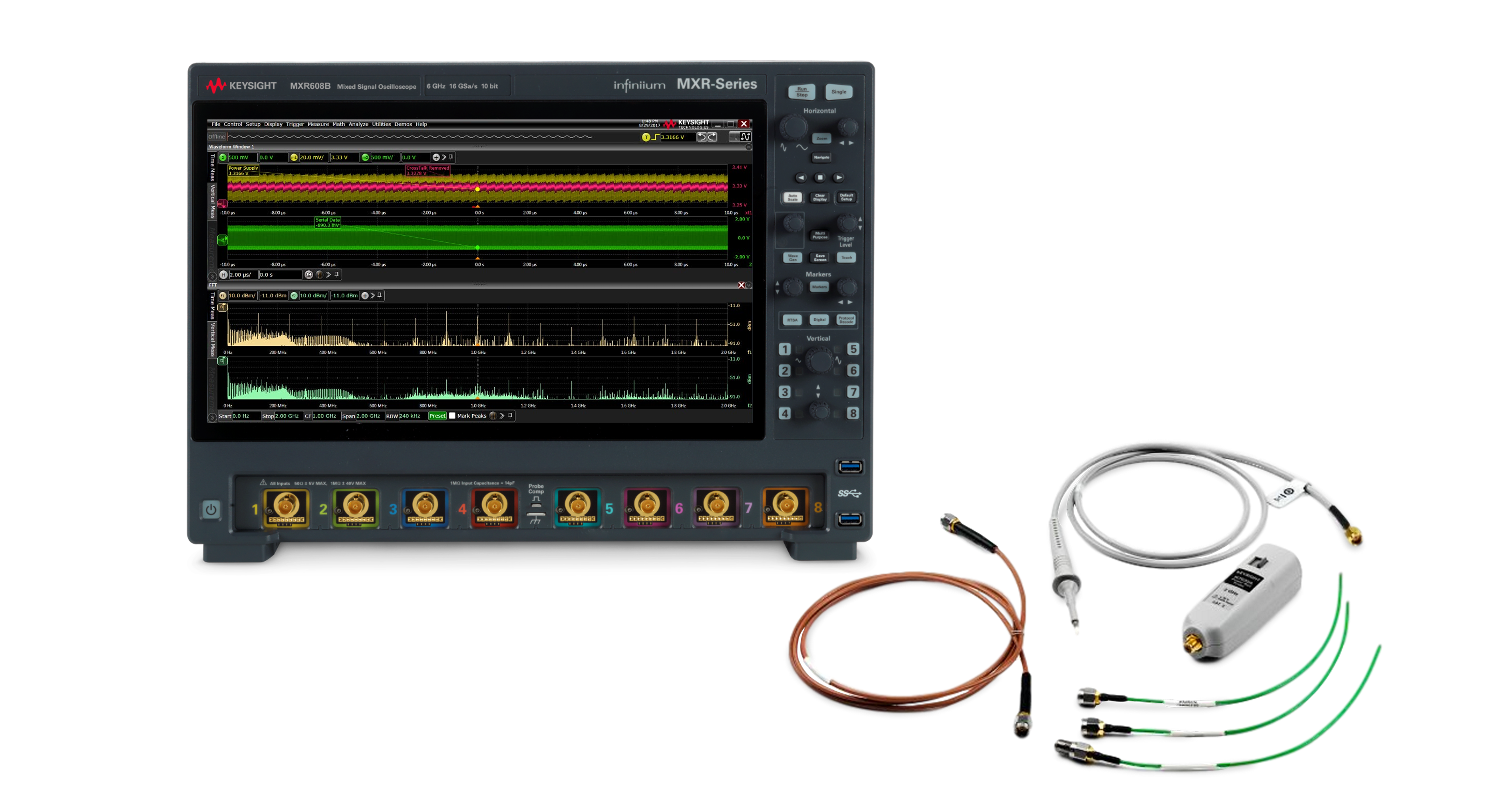

电源总线噪声分析解决方案

要分析敏感电源轨上的噪声，需要一种测量方案，既能分辨叠加在大直流电平上的微小交流噪声，又不会引入过多的负载或仪器噪声。是德专业 示波器 具备所需的灵敏度、动态范围和低噪声采集能力，示波器 低电平电源轨的行为，从而揭示电源轨上的细微纹波和噪声。 电源完整性分析软件提供了审查纹波、噪声及相关电源行为所需的分析工具，而电源轨探头则以此类测量所需的低负载性能连接至电源轨。示波器、软件和探头协同工作，帮助工程师更清晰地审查低电平电源轨噪声，并在一致的测量条件下比较电源轨的行为。
索取报价

参见电源总线噪声分析解决方案的框图

电源总线噪声分析解决方案的框图

了解我们电源总线噪声分析解决方案的相关产品

如何高精度调试电子设备

要实现优质的消费电子产品性能，需要调试微弱信号、隔离罕见故障并分析串行总线。了解如何使用高精度示波器快速识别并解决系统中的问题。

了解更多

如何使用FRA验证滤波器和放大器的频率响应

要验证模拟滤波器和放大器的频率响应，需要一台配备内置波形发生器和频率响应分析（FRA）测量功能的基础 示波器。

了解更多

如何比较低通、高通和带通滤波器的频率响应

要比较低通、高通和带通电路在不同频率下对增益和相位的塑造效果，需要一台基础 示波器。了解如何利用示波器 内置波形发生功能和波德图测量示波器 来比较各种滤波器。

了解更多
