如何分析宽带射频信号中的时域功率

+ 宽带 功率传感器

分析功率与时间的关系

许多射频（RF）信号会随时间发生显著变化，因此仅凭单一的平均功率或峰值功率值不足以描述其完整的行为特征。脉冲、突发和动态变化的信号可能包含多种功率状态、瞬态事件以及与时间相关的特性，这些特性必须在波形的特定部分内进行评估。工程师需要观察射频功率包络随时间的变化情况，以确定功率变化发生的时间点，比较信号的不同部分，并识别那些可能被整个采集间隔内平均测量值所掩盖的行为特征。

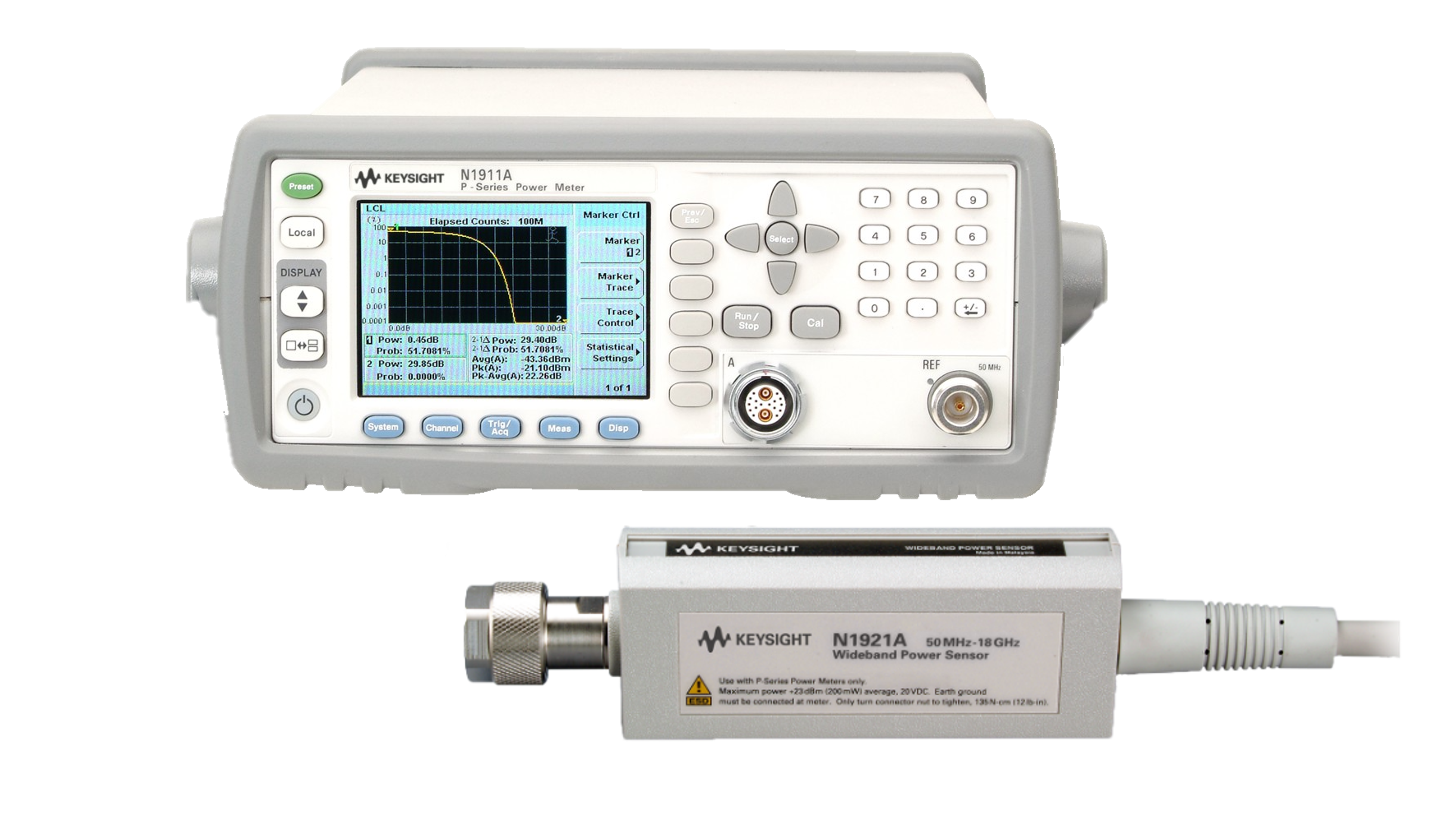

该测量系统包括一个宽带功率传感器，该传感器连接到兼容的功率计以及射频源或被测设备。工程师需配置测量频率、触发方式、采样时序和视频带宽，以捕获所需的信号区间。生成的功率-时间曲线可直观展示信号包络，从而用于定位测量门并分析波形的选定区域。随后，工程师可在定义的区间内评估峰值功率、平均功率和时间门控功率，从而对动态射频信号进行详细表征，而不会将测量结果简化为单一的总体功率值。

时域射频功率分析解决方案

时域功率分析将宽带射频包络检测与触发采集和门控测量功能相结合，用于分析变化信号的特定区域。工程师可设置触发参考并配置采集窗口，使目标事件始终出现在功率-时间曲线图中。随后，可在波形选定部分周围设置测量门，以评估单个脉冲、突发或工作状态下的功率。宽带功率传感器捕获信号包络，而兼容的功率计则提供时域显示、触发、门控控制和测量处理功能。工程师可以比较不同门限内的峰值功率和平均功率，检查与时间相关的变化，并区分瞬态行为与稳态功率条件。该工作流程提供了一种结构化的方法，用于研究射频功率在信号事件中的演变过程，并支持对雷达发射机、脉冲射频系统以及其他宽带应用的特性分析——在这些应用中，单个波形区域的时域和功率特性至关重要。
