如何实现超级电容器测试自动化

获取报价
i3070系列7i在线测试仪
+ 在线 测试仪
i3070系列7i在线测试仪
+ 在线 测试仪

使用在线测试仪评估超级电容器的等效串联电阻和电容

在印刷电路板组件（PCBA）上测试超级电容器时，通常需要测量其等效串联电阻（ESR）和电容值。该方法要求将超级电容器完全放电，以避免潜在的储存电荷损坏测试设备。然而，为适应大批量生产，最大限度缩短放电时间至关重要。 进行ESR测试时，需向电容器施加瞬态电流以防止完全充电。该电流会在电容器两端产生电压，其数值等于ESR与电流值的乘积。

通过将测量电压除以电流来计算ESR（ESR = V/I）。执行此操作前后，必须彻底放电超级电容器，以防止残余能量造成的损坏，确保读数精确，并保护其他电路及测试仪的敏感组件。 测试工程师应制定测试计划，明确以下步骤：测量电压与电流、为超级电容器充电、重新测量电压与电流，并在进行下一次测试前彻底放电。

超级电容器测试方案

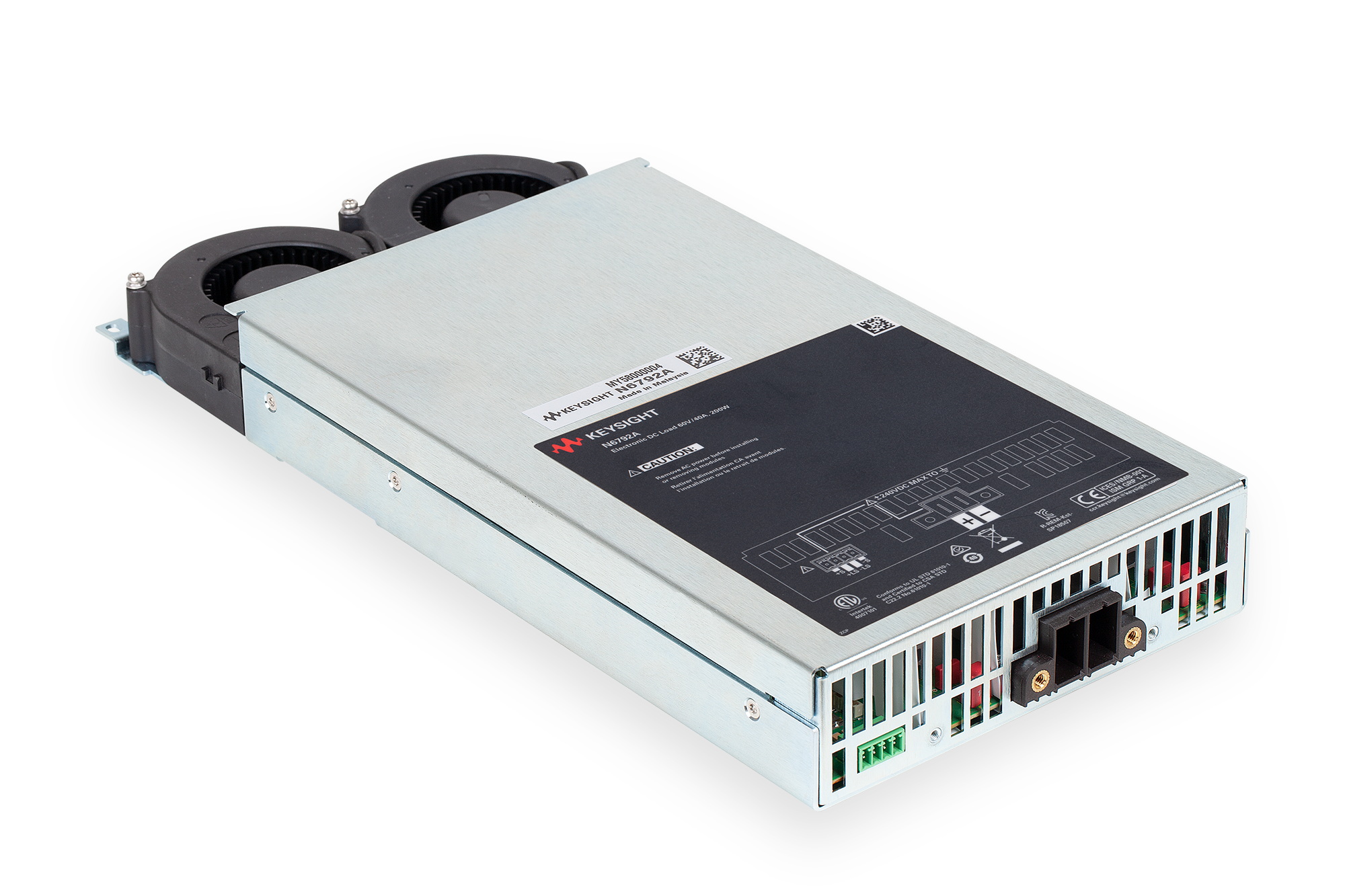

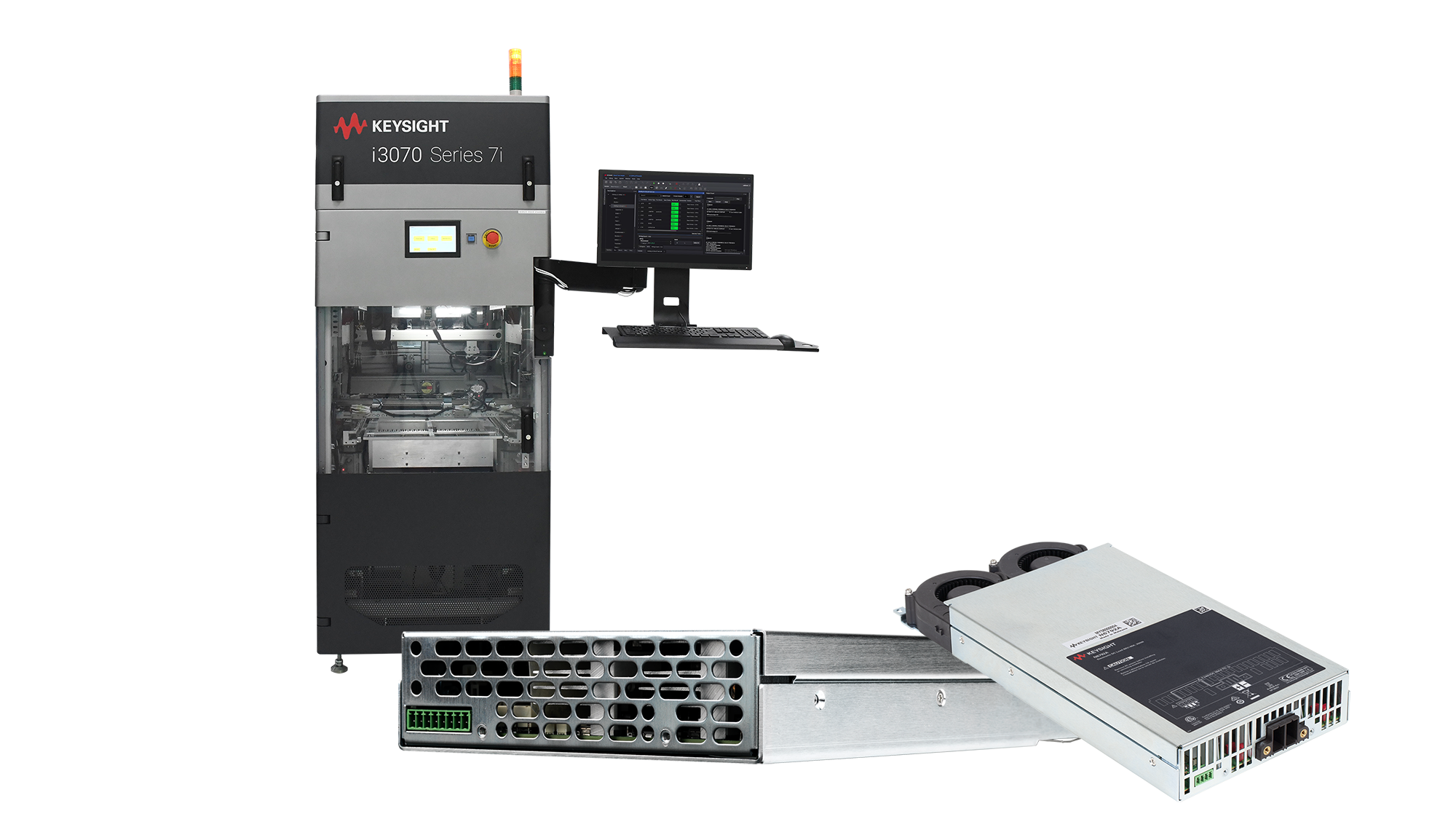

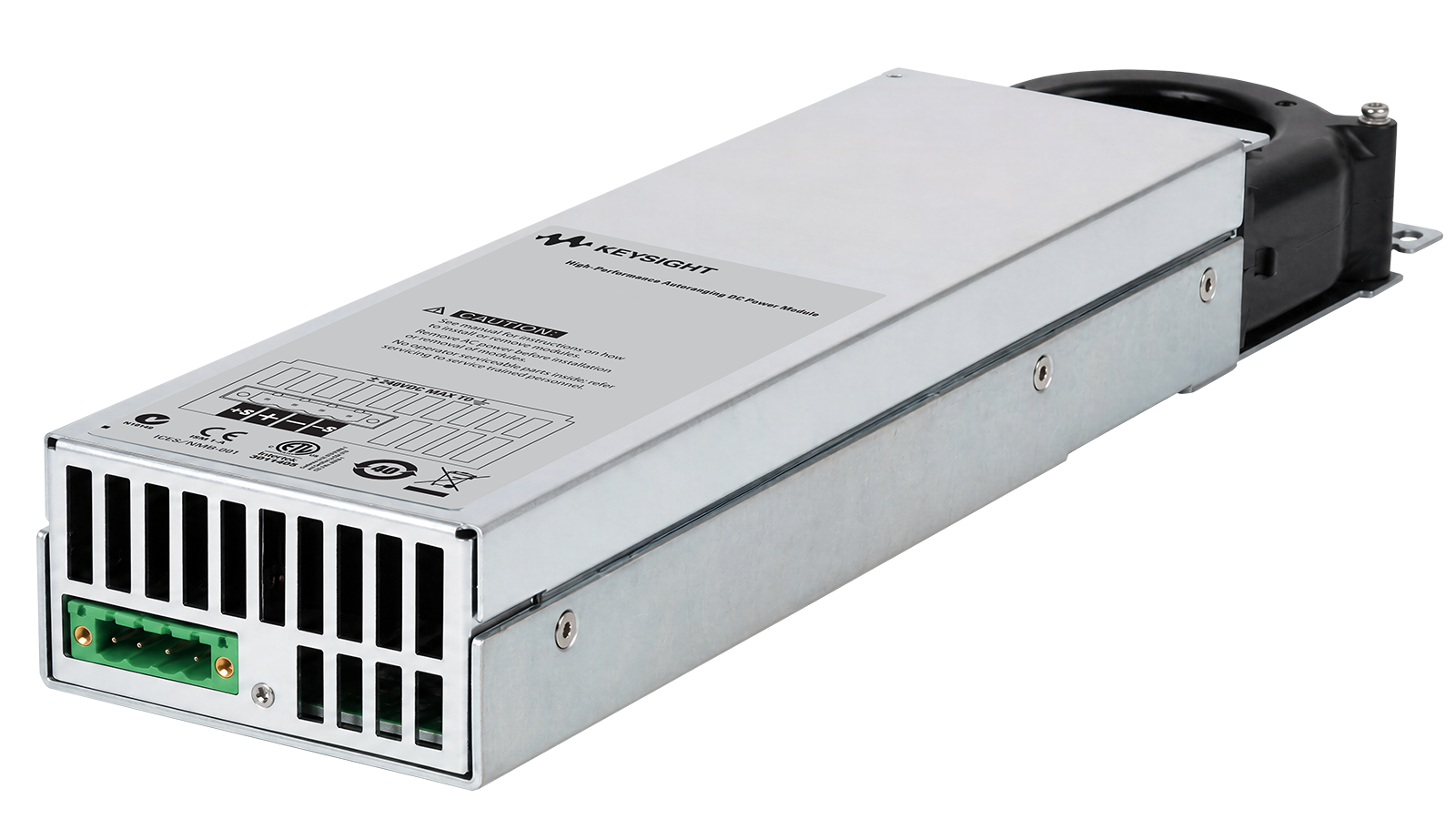

评估故障超级电容器需要多步骤测试方案和定制夹具电子设备，这些设备需由具备电路设计专业知识的工程师实施。 是德科技的超级电容器测试解决方案包含i3070系列7i在线测试仪（ICT）及直流电子负载/源测量单元模块，通过自动化测试生成功能有效降低时间与人力成本。该高效方法可实现超级电容器的快速精准充放电测试。

通过采用标准仪器 引入直流电子负载/源测量单元模块的便捷集成方案，可streamline 与放电流程，显著提升速度与可靠性。该方案无需为每个夹具定制电路，有效降低成本；同时借助智能程序生成（IPG）实现测试自动化，大幅提高测试效率与精确度。

获取报价

观看超级电容器测试演示

探索我们超级电容器测试解决方案中的产品
