如何校准多通道射频相位对准

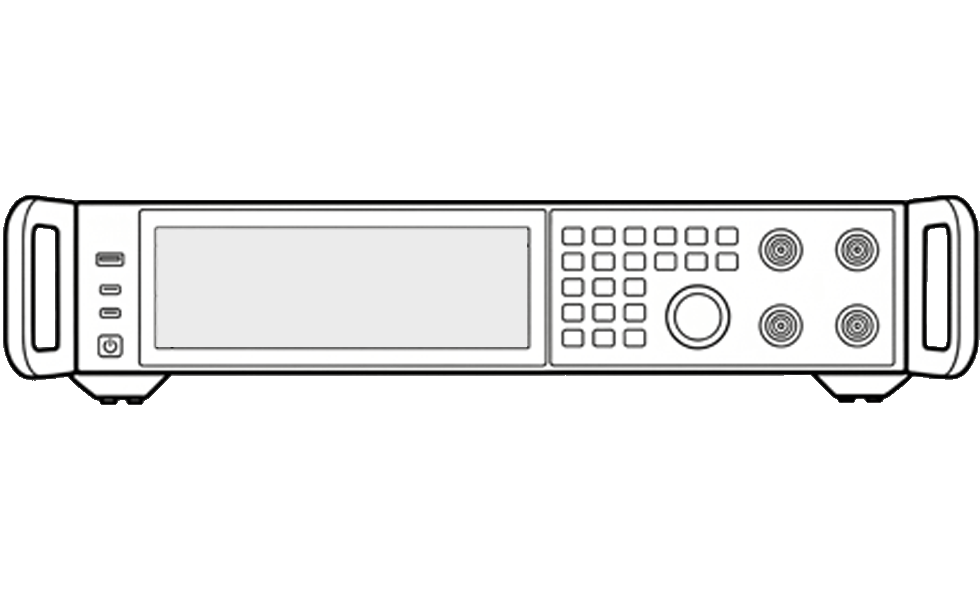

+ 专业信号发生器

校准多个射频（RF）通道的相位

现代相控阵、MIMO 及其他多通道射频系统依赖于对各通道之间相对相位的精确控制，以实现准确的天线波束转向、建设性信号合成以及可靠的系统级性能。信号源提供确定且可重复的相位关系，但随着射频路径、增益级和衰减设置的变化，这些相位偏移往往会随频率和功率而变化。这些变化可能引入不连续性和非线性相位行为，如果不加以校正，将降低校准精度，削弱信道相干性，并最终限制进阶架构的性能。

相位可校准模式（PCM）通过在整个功率和频率范围内稳定相位特性，并应用用户定义的相位校正表来补偿残余偏移，从而帮助工程师应对这些挑战。通过在定义的工作区域内对校准后的相位值进行插值，工程师能够以更高的精度和可重复性，在各通道之间保持一致且接近零的相位对齐。这使得在波束成形、雷达和进阶验证工作流程中能够实现更可靠的多通道信号合成，同时降低了校准复杂度，并提高了系统在各种测试条件下的性能可靠性。

多通道相位校准解决方案

多通道相位对准要求工程师在频率和功率变化过程中稳定相对相位，以便在整个校准和测试过程中保持通道间的相干性。是德科技专业矢量信号发生器的可校准相位模式（PCM）通过应用用户定义的校正表，并利用频率范围内的线性相位响应以及功率范围内的静态相位特性，支持这一工作流程，从而在简化校准的同时，保持高度准确且可重复的相位对准。该功能在波束成形、雷达以及进阶射频系统验证中尤为重要，因为在复杂的多通道环境中，精确的相位一致性直接影响系统性能、测量完整性以及对结果的信心。
有效的射频校准始于一种适合测量任务的方法。对于多通道相位对准，需在预定的频率和功率范围内，测量每个通道相对于参考信号的相位，然后利用这些测量结果定义相位校正。在具有代表性的工作条件下（包括增益和衰减设置的变化）验证校正后的对准结果。校准前应让设备达到热稳定状态，保持电缆连接一致，并在设置或温度变化影响测量响应时重新校准。这些做法有助于在整个测试过程中保持可靠的通道对准。
