如何校准光学光谱测试路径

索取报价
可调谐激光器
+ 可调谐 激光器
可调谐激光器
+ 可调谐 激光器

消除波长相关的路径误差

用于表征光子器件的光谱测试台依赖于由可调谐激光器、开关、光纤、连接器和功率计组成的光路。每个元件都会引入与波长相关的损耗、纹波和漂移，从而导致测量光谱失真，并掩盖器件的真实特性。当这些效应在复杂的布线路径中累积时，会导致插入损耗测量结果不一致、光谱响应偏移，并在比较不同端口、设置或测试台的结果时降低结果的可信度。

随着光子测试环境不断扩展以支持多设备、并行光路和宽带波长扫描，保持光谱测量精度变得越来越具有挑战性。工程师必须对整个光路中的波长依赖性插入损耗进行表征和校正，同时考虑不同光路之间的差异以及随时间的变化。需要进行精确的校准，以建立稳定的光参考平面，并确保测得的功率与波长关系能够反映器件的固有特性，而非测试系统引入的伪影。

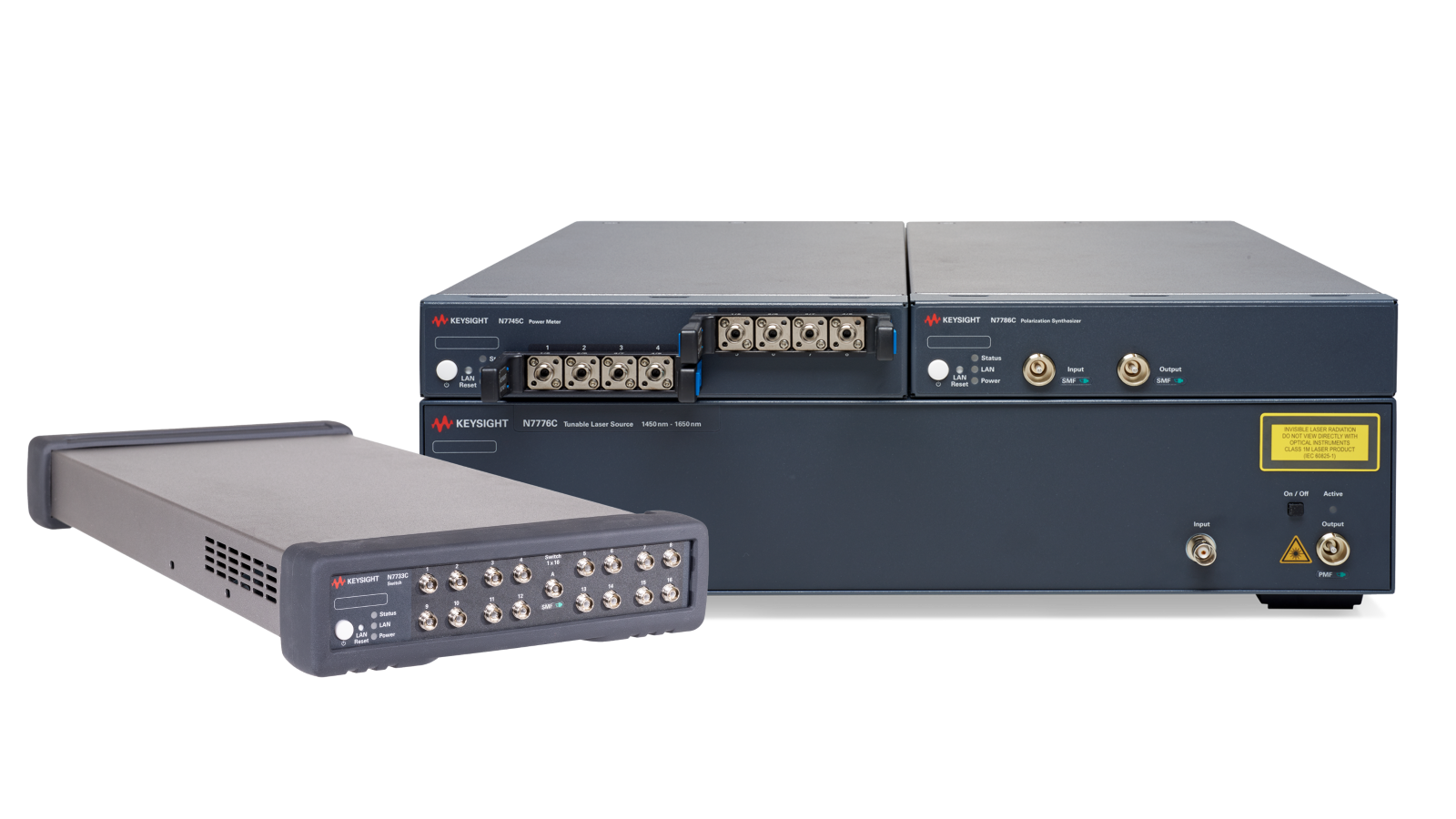

光谱测试路径校准方案

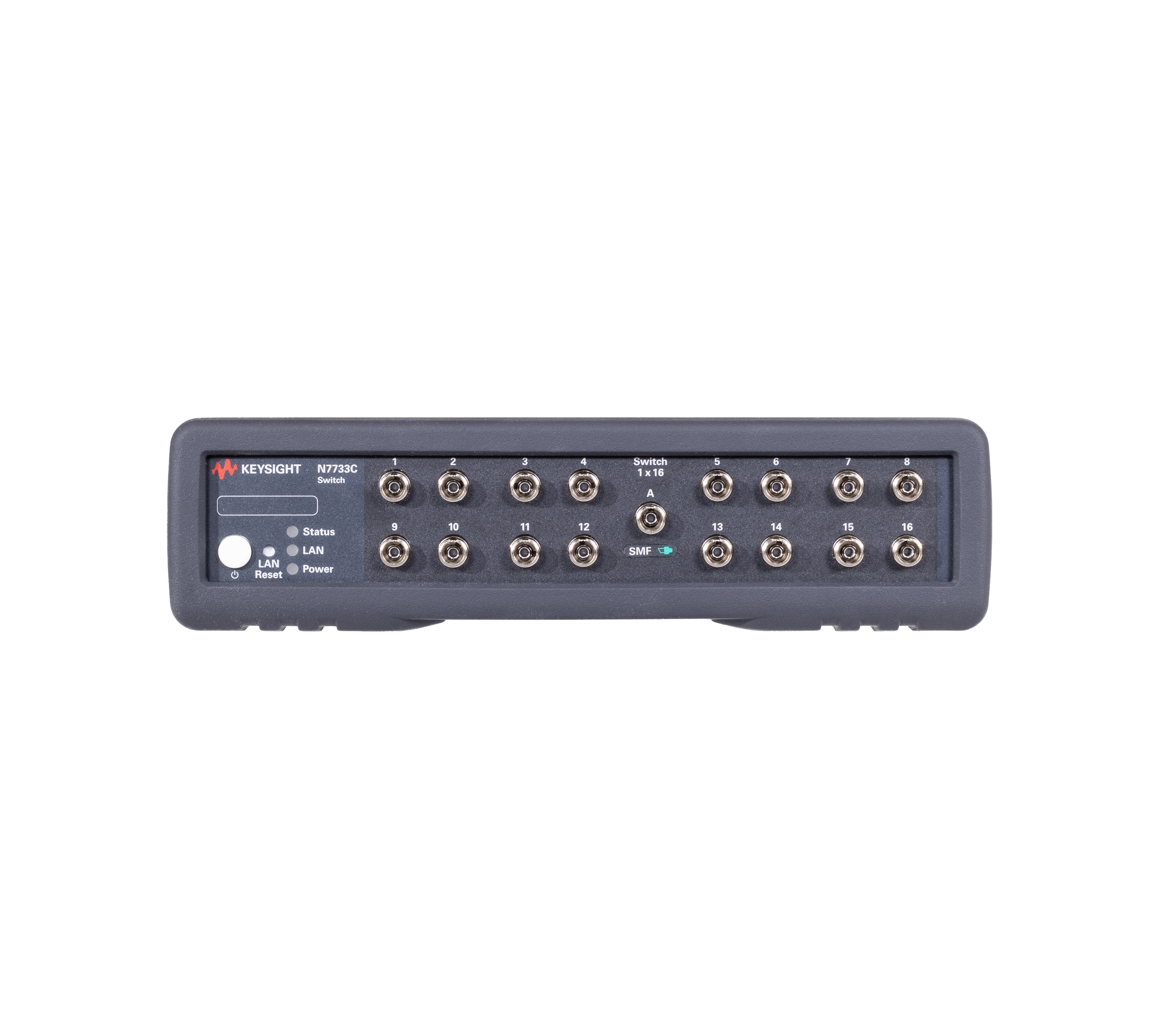

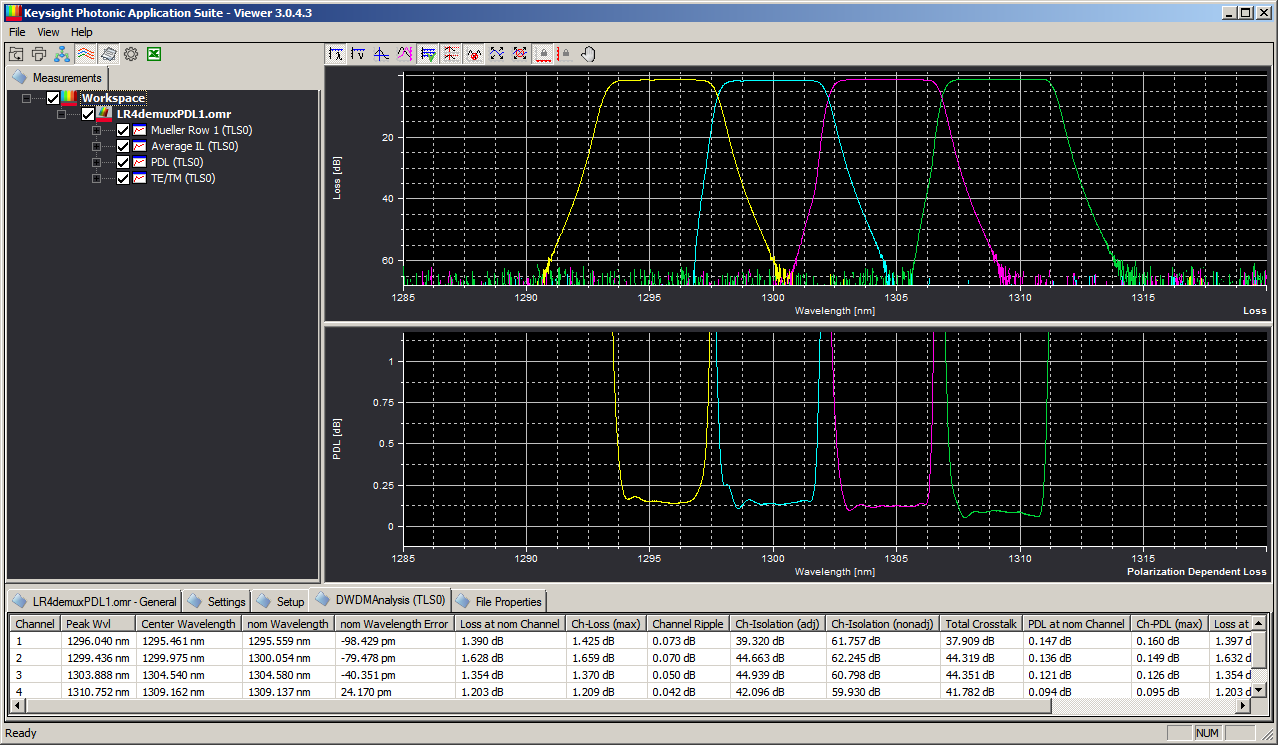

要消除与波长相关的测量误差，必须在开始器件测试之前对整个光信号路径进行校准。 是德科技的光谱测试路径校准解决方案利用可调谐激光器，通过光开关将波长扫过每条路由光路，同时光功率计测量传输功率。Lambda Scan 软件会为每条路径推导出波长相关的校正因子，并将其应用于后续测量中，从而补偿系统性损耗和纹波。这种路径校准可在器件测试前提高插入损耗的精度、测量重复性，并确保各端口、路径和测试站之间的一致性。
索取报价

查看我们的光学光谱测试路径校准方案的框图

我司光谱测试路径校准方案的框图

探索我们的光学校准解决方案产品

如何表征光接收机的灵敏度与输入功率的关系

利用自动比特误码率（BER）测试，在不同光输入功率水平下测量光接收机的灵敏度。利用经校准的光信号和可编程衰减功能，对接收机性能进行表征，评估工作裕度，并分析比特误码率与光功率的关系。

了解更多

如何生成和分析相干光波形

利用同步的任意波形发生器通道生成可编程的相干光波形，驱动光IQ调制器，并使用经校准的光调制分析仪分析所得的光信号。该工作流程集成了波形生成、相干检测、数字信号处理、星座图分析和调制质量测量等功能，适用于高波特率光信号的开发。

了解更多

如何仿真任意基带信号

通过模拟自定义基带波形，利用可重复的真实世界激励信号来验证设备和子系统的行为。

了解更多
