使用OTA损耗校准执行雷达传感器测试

在制造工厂中测试雷达传感器需要受控的测试环境。制造商必须对无线测试（OTA）设置进行对准和校准，以实现最佳精度。接受性能测试的雷达传感器必须在远距离下实现精确的雷达方位角测量，精度可达0.1度。 为确保雷达能准确捕捉目标区域，需重点考量雷达截面积（RCS）参数。问题可能源于喇叭天线增益平坦度、雷达与喇叭天线间的同极化角度偏差，以及喇叭天线与雷达目标模拟器（RTS）间导电路径的不匹配。为消除这些不确定性，制造商必须针对OTA路径损耗进行校准。

在实验室或生产环境中，设置雷达目标模拟器需进行OTA校准以确保雷达截面积（RCS）测量精度。制造商必须配备带远程前端的雷达目标模拟器，并严格控制机械对准公差（包括使用对准激光器）。为确保精确校准，应使用配备特性化标准增益喇叭天线（SGH）的接收机校准器传输已知输出源。 将SGH天线表面置于旋转轴上，其极化方向需与被测雷达传感器一致。当与标准化手持信号分析仪配合使用时，内置校准功能的RTS可简化所有路径损耗校准数据的执行与存储流程。

雷达目标模拟装置的OTA校准解决方案

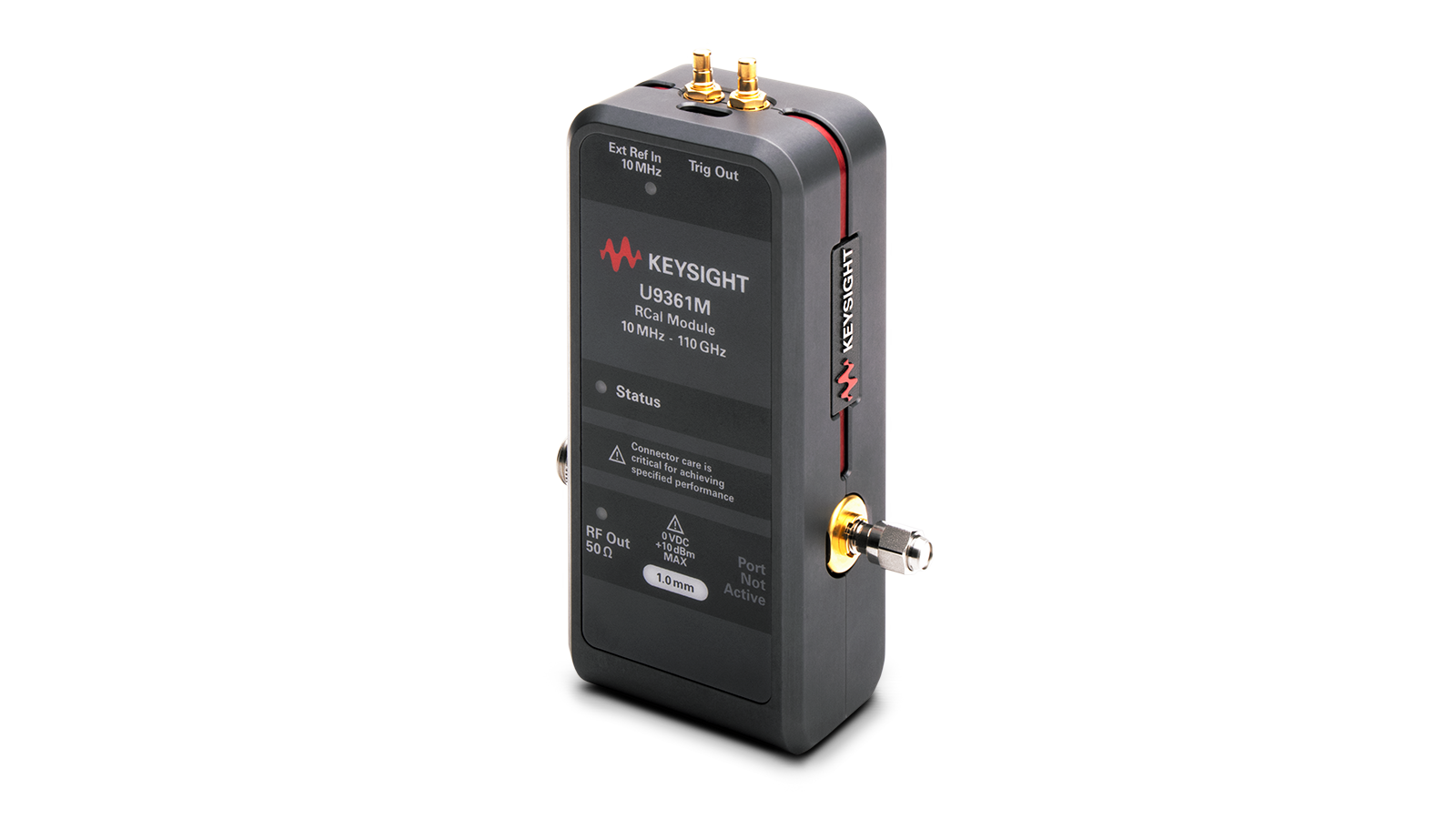

要实现最佳的雷达传感器测试精度，必须对RTS测试装置进行对准和校准。是德科技为RTS装置提供的OTA校准解决方案，可确保精确的OTA路径损耗校准，并为是德雷达目标模拟器提供存储的路径损耗信息。在机械对准方面，该雷达目标模拟器配备远程前端装置，其对准激光器在1米距离内可保持±5毫米的严格公差。 是德RCal接收机校准器可生成高达110 GHz的毫米波信号，免去了OTA路径校准所需的复杂昂贵测试设备。该雷达目标模拟器内置校准工具，配合是德手持信号分析仪使用时，可简化所有路径损耗校准数据的采集与存储流程。
