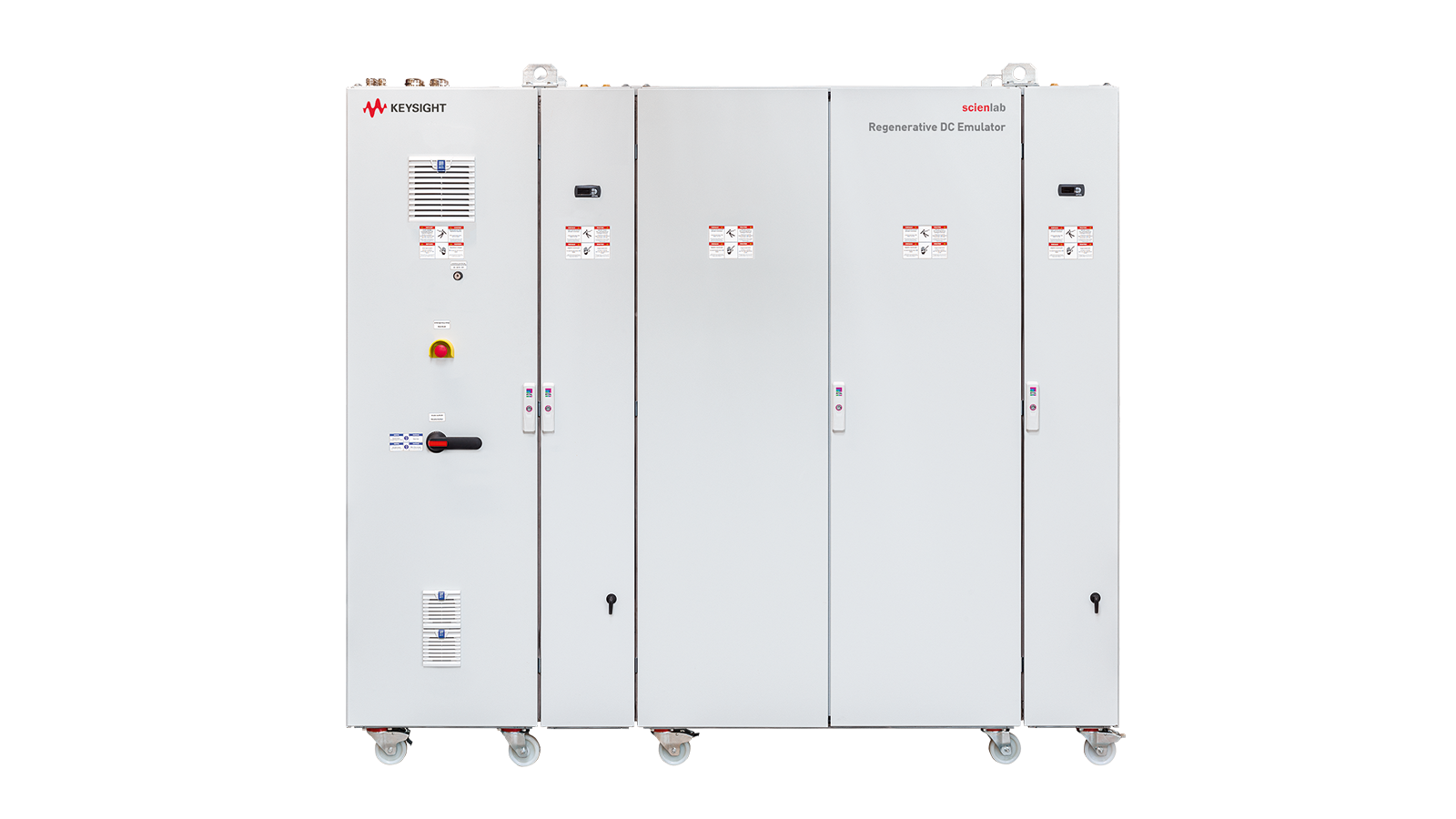

直流仿真器
+ 直流 仿真器
直流仿真器
+ 直流 仿真器

表征负荷阶跃响应

DC-DC 转换器的负载阶跃测试需要一个可编程直流电源、一个可控的负载，以及同步的电压和电流测量，同时还需具备足够的测量带宽以捕获转换器的瞬态行为。电源用于建立转换器的输入条件，而负载的跳变则迫使输出级对预定义的电流变化作出响应。

测量记录了每个测试步骤后的输出电压下垂、过冲、恢复时间、建立时间、纹波以及负载调节特性。工程师可以针对输入电压、输出电流、上升/下降速率和工作模式重复进行测试，以比较在受控源和受控汇条件下转换器控制环路的响应。

载荷步骤的表征 解决方案

执行此测试需要一个受控的输入源、可编程的负载过渡，以及在转换器输入端和输出端进行同步的电压和电流测量。该解决方案采用直流仿真器或可编程直流电源来建立工作条件，并利用源/负载功能施加可重复的电流阶跃。通过示波器或高速数据采集设备，可捕获瞬态电压下陷、过冲、恢复时间、纹波以及稳态行为。 还可以添加数字万用表或数据记录仪测量，以检查稳态精度、线性调节、负载调节和效率。该工作流程支持在整个工作范围内对直流-直流转换器的行为进行可重复的特性分析。
索取报价

“负载阶跃特性”解决方案的框图
