使用示波器分析嵌入式串行总线

在嵌入式设计中分析串行总线需要使用具备串行协议分析功能的示波器，并配备更深的存储器或分段存储采集功能。这有助于确保您能够在更长时间内捕获模拟和数字波形，并能采集更多数据包。采用分段存储采集的示波器可让您以高采样率仅对被测波形的关键部分进行数字化处理。

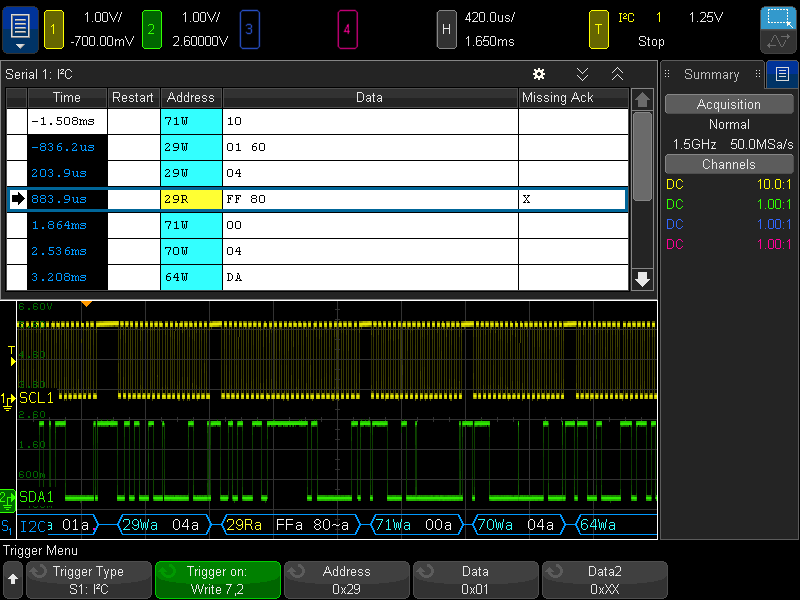

在此测试中，示波器启用了分段采集模式。该模式可使示波器忽略数据包间不重要的空闲时间，从而优化连续捕获的串行数据包数量，或仅筛选特定ID或地址的数据包。 随后可滚动浏览帧数据以识别异常情况。利用时间标记功能可测量帧间延迟时序。此外，交错式时间列表器能同时显示两条串行总线，并将数据传输与系统中其他混合信号交互关联呈现。

串行总线特性分析解决方案

表征嵌入式串行总线需要对总线进行调试，并将数据传输与其他混合信号交互相关联。是德InfiniiVision X系列示波器配合分析软件和探头，可分析最常见的串行总线，包括I2C、SPI、UART等。该解决方案支持通过分段存储器采集进行协议分析。
