如何表征频率转换射频器件

索取报价

查看应用说明

+ Streamline 网络分析仪

有源器件特性分析

要表征有源射频（RF）器件，需要进行超越传统散射参数的测量，以评估那些对信号进行转换、放大或调制的器件。测量配置通常包括矢量网络分析仪、电子校准模块、功率传感器以及能够执行标量混频器、矢量混频器和频谱分析测量的专用测量软件。通过将宽带矢量测量与频率转换分析相结合，可在整个测量工作流中保持一致的校准，从而评估混频器、频率转换器、低噪声放大器、频率转换器和集成射频前端模块的性能。

测量结果提供了关于转换损耗或增益、相位响应、压缩特性、谐波含量、频率转换性能以及杂散信号产生的详细信息。工程师可以对比测量性能与设计目标，验证频率转换架构，排查不需要的响应，并在实际工作条件下对有源器件进行表征。将矢量网络分析与专用测量软件相结合，可在单一紧凑的测量平台上执行多种表征技术，同时降低测试复杂度，并提高整个开发过程中测量结果的一致性。

有源器件表征解决方案

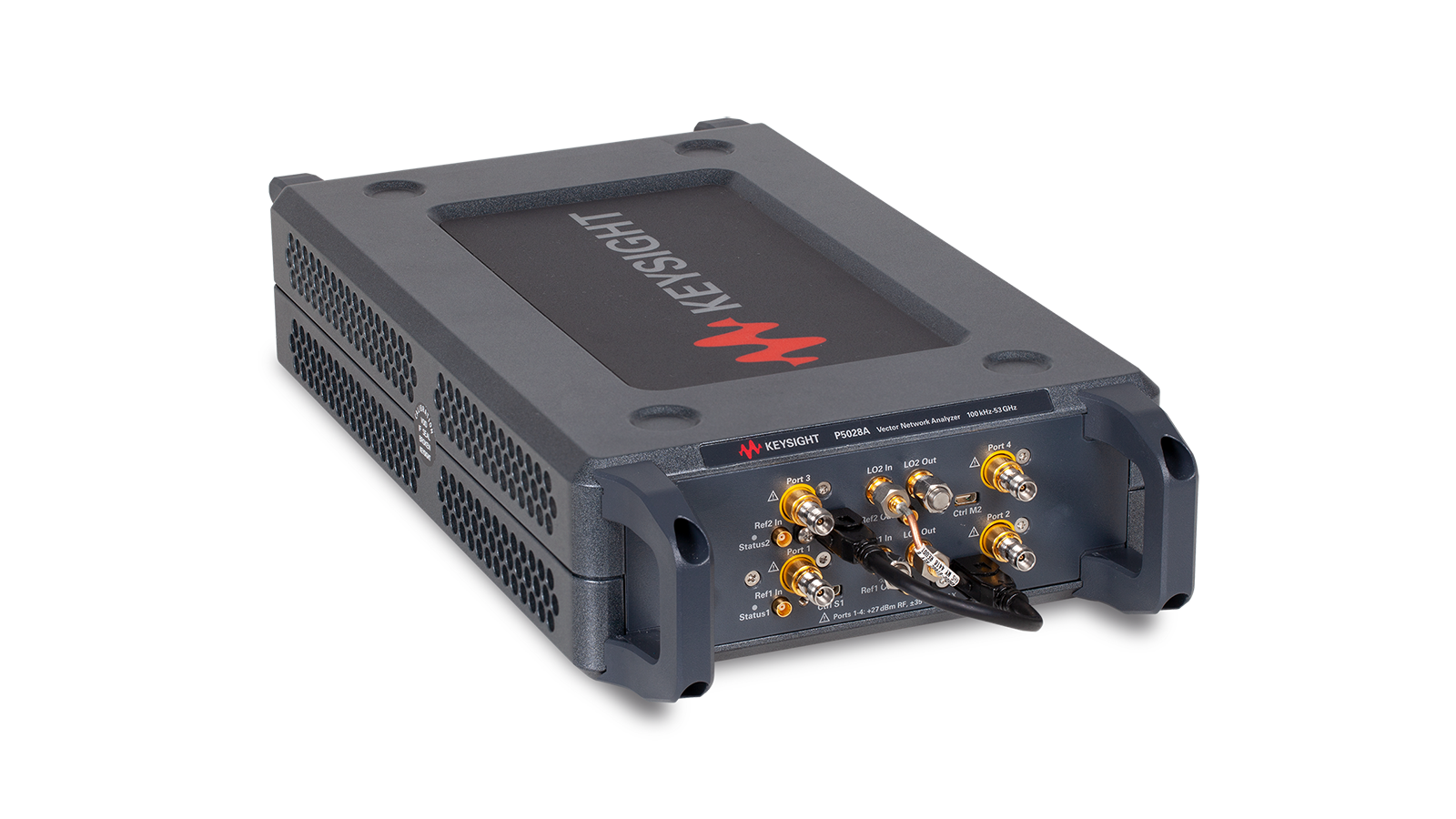

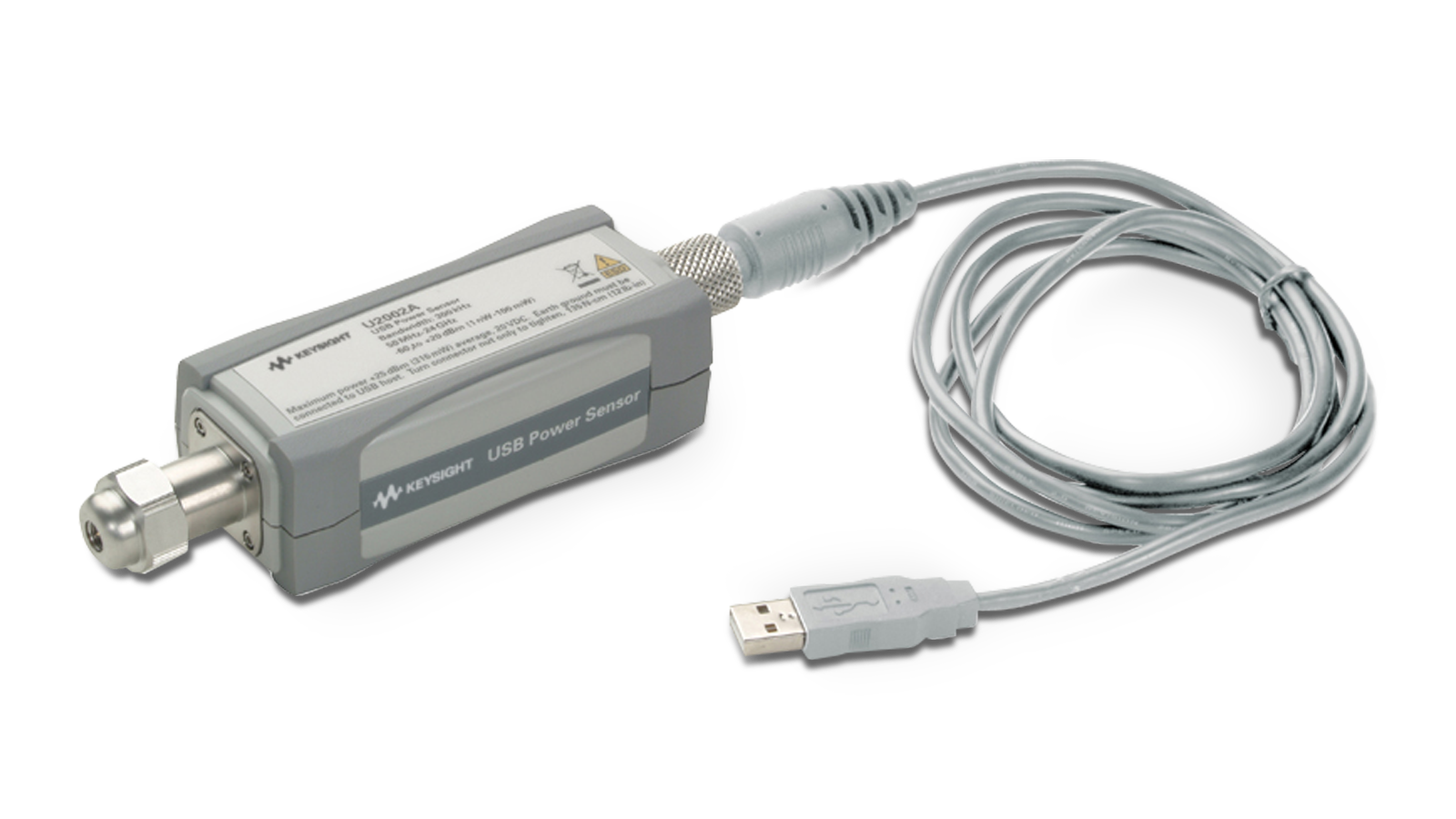

对有源射频器件进行特性分析，需要结合同步矢量测量与频率转换分析，以评估仅靠传统散射参数无法表征的电气性能。该工作流程首先对矢量网络分析仪进行电子校准，随后进行宽带矢量测量，并利用专用软件程序，在统一的测量平台上完成标量混频器特性分析、矢量混频器分析以及频谱测量。该解决方案将Streamline 矢量网络分析仪与混频器转换器测量软件、频谱分析软件、电子校准模块以及 USB 功率传感器相结合，以支持对混频器、低噪声放大器、频率转换器及频率转换子系统的特性分析。工程师可评估转换增益或损耗、相位响应、隔离度、谐波性能、杂散产物及频率转换特性，同时将测量结果与设计仿真进行对比，验证电路性能，并优化有源射频子系统设计，而无需使用多台专用仪器。
