比较传感器精度测定方法

基于热敏电阻和二极管的射频功率传感器采用根本不同的测量原理，因此在频率、功率水平和信号调制条件下呈现出截然不同的精度特性。热敏电阻传感器通过热转换测量真实平均功率，具有较高的绝对精度，且对波形形状或峰值因子的依赖性极小。 相比之下，二极管传感器通过整流和检测与输入功率成正比的电压来工作，这会因非线性、频率响应变化以及对调制特性的敏感性而引入潜在误差。在需要可溯源测量和精确不确定度控制的应用中，这些差异变得愈发显著。

要比较传感器的精度，需要在定义的功率范围内进行受控测量，同时对失配、有效效率和系统损耗进行校正。工程师必须评估线性度、噪声底行为以及压缩效应，特别是在动态范围的两端，因为二极管传感器在这些区域可能会出现更大的误差。对测量偏差进行统计分析有助于量化精度差异，而重复测量则能确保对观察到的趋势具有信心。这种比较为根据具体测量要求选择合适的传感器技术提供了关键参考。

传感器精度比较方案

要比较热敏电阻和二极管传感器的精度，需要使用稳定的信号源进行校准后的功率扫描，并对两种传感器类型采用一致的测量条件。热敏电阻功率传感器通过热转换提供真实的平均功率测量，具有较高的绝对精度，且对信号调制的依赖性极小；而二极管传感器则依赖于整流，并表现出与频率和功率相关的非线性。这些传感器与精密功率计相连，后者通过进行比值测量并应用校正因子来确定准确的入射功率水平。 工程师在捕获整个动态范围内的测量数据时，必须对失配不确定度、频率响应差异以及有效效率进行校正。分析工作包括量化与参考值的偏差、评估线性度和噪声性能，并识别各传感器不确定度增大或出现压缩效应的区域。自动测量控制和同步数据记录可在相同条件下实现精确比较，确保重复性，并能详细表征不同传感器技术之间的性能差异。
索取报价

参见“传感器精度比较方案”的框图

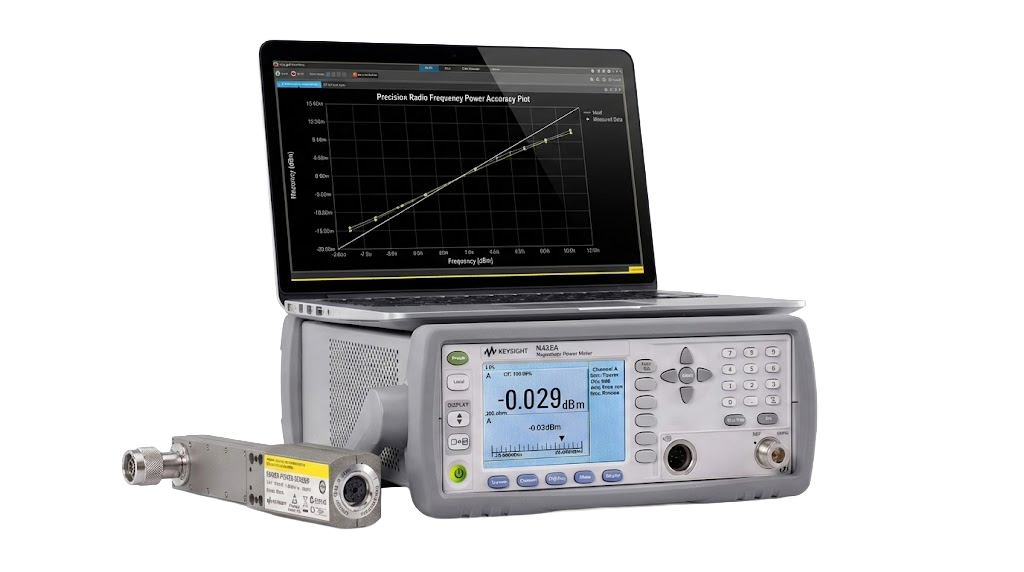

N432A

了解我们传感器精度对比解决方案的相关产品

如何实现可追溯的射频功率校准

利用热敏电阻传感器，结合功率传感器、功率计以及自动测量控制和数据记录软件，实现可追溯的射频功率校准。

了解更多

如何测量射频功率传感器的热漂移

使用功率传感器、功率计以及自动测量控制和数据记录软件，测量射频功率传感器的热漂移，以确保长期测量精度和稳定性。

了解更多

如何验证信号源的绝对功率精度

利用可溯源的测量技术和高精度传感器（包括功率传感器、功率计以及自动测量控制和数据记录软件），验证信号源功率的准确性。

了解更多
