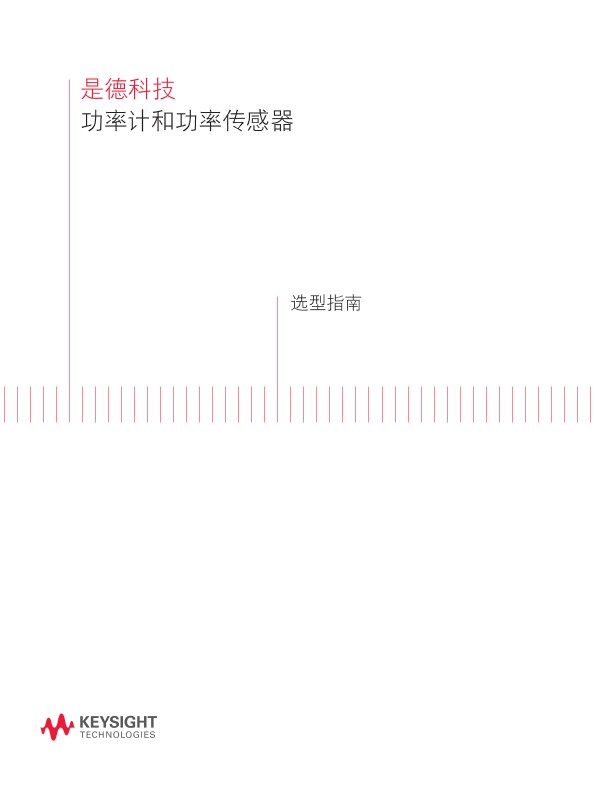

功率计和功率传感器 - 选型指南

功率计和功率传感器 - 选型指南

技术概述

峰值功率测量

8990B 峰值功率分析仪

  • 5 ns 上升时间/下降时间
  • 160 MHz VBW
  • 100 MSa/s 采样率
  • 2 个射频通道和 2 个示波器通道
  • 15 英寸 XGA 彩色触摸显示屏



N8262A P 系列模块化功率计

  • 1U 半机架高度
  • 100 MSa/s 连续采样，单次~30 MHz VBW
  • 无线预置包括 WLAN、雷达和 MCPA
  • 与 N1912A P 系列功率计的代码兼容



N1911A/2A P 系列功率计

  • 100 MSa/s 连续采样，单次 30 MHz VBW
  • 包括时间选通和统计（CCDF）功率测量
  • 无线预置包括 WiMAX™、HSDPA 和 DME



E4416A/7A EPM-P 系列功率计

  • 20 MSa/s 连续采样，5 MHz VBW
  • 用于脉冲和统计分析的捆绑式分析仪软件
  • 无线预置包括 GSM、蓝牙® 和 W-CDMA





平均功率测量

N1913A/14A EPM 系列功率计

  • 单通道、双通道或 4 通道测量
  • 频率范围为 9 kHz 至 110 GHz，功率范围为 -70 dBm 至 +44 dBm（取决于功率传感器）
  • 测量速度高达 400 个读数/秒
  • 代码可兼容传统的 E4418B/9B EPM 系列、436A、437B 和 438A 功率计（43X 系列仅与选件 N191xA-200 兼容）



N432A 热敏电阻功率计

  • 高精度（≤ 0.2% ± 0.5 uW），非常适用于 1 mW 传输校准（与 478A-H75/H76 结合使用）
  • 内置 6.5 位 ADC，无需使用外部数字万用表
  • 数字彩色 LCD 显示屏和便于操作的界面



关键特性

针对制造业而设计

  • 利用 P 系列功率计实现高达 100 MSa/s 的采样率和 1500 个读数/秒的测量速度，从而显著提高生产效率
  • 利用 U2040 X 系列宽动态范围功率传感器，实现 50,000 读数/秒的超快测量速度，以实现更高的制造吞吐量
  • 代码可兼容传统功率计，可节省新代码开发的时间和精力
  • 后向兼容所有的传统功率传感器，以保护传感器投资
  • 广泛的平均功率和峰值功率传感器选择，适用于各种应用
  • 以图形和表格格式显示 CDDF 统计测量结果，适用于无线元器件制造





专为研发设计

  • 校准因数储存在 EEPROM 中，可确保测量精度
  • 直观的用户界面可以快速进行设置
  • 以图形方式显示 delta 测量数据，可以简化查看和分析
  • 迹线缩放有助于研究毛刺、过冲和上升/下降时间
  • 对于 DME、GSM、EDGE、WCDMA、WLAN 和 LTE 等常见信号，利用内置无线和雷达预置，能够更快、更轻松地完成测试





专为安装、维护以及远程测量而设计

  • V3500A 和 U2020 系列、U8480 系列和 U2000 系列 USB 功率传感器具有重量轻和体积小的特点，为现场操作提供更多便利
  • 轻巧型 U2049XA LAN 功率传感器可以通过 LAN 网络进行远程操作当您需要在道路上或基站塔中执行功率测量时，测量仪表的体积越小、重量越轻、数量越少，就会越有利于执行测量。利用 Keysight USB 功率传感器，您另外唯一需要的就是一台装有 BenchVue BV0007B 功率计/传感器控制与分析 App（应用程序）的笔记本电脑。





航空航天与国防应用

  • 8990B 峰值功率分析仪（5ns 上升/下降时间）、U2020 X 系列峰值和平均功率传感器（13ns 上升/下降时间）、以及配备 N1921/22A 峰值功率传感器（13ns 上升/下降时间）的 N1911/2A P 系列功率计，使您能够捕获脉冲雷达信号并评测多个功率和波形参数：峰值、最小值、平均值和峰均比功率、上升时间、下降时间、脉冲宽度、脉冲周期、占空比、出现正值的时间和出现负值的时间。
  • 配备选件 TVA 的 U2049XA LAN 功率传感器通过选择最低除气（outgassing）特性的组件精心设计而成。它还在真空室中经过了温度循环，以使材料更加稳定，并且去除除气颗粒。





无线应用

  • U2042XA/4XA/49XA USB/LAN 功率传感器拥有很宽的动态范围（96/90 dB），能够进行极快的测量（50000 读数/秒）。这些功率传感器和配备 N1921/22A 功率传感器的 N1911/2A P 系列功率计使您能够利用内置的无线预置，轻松设置常见信号并对它们进行测量，例如 DME、GSM、EDGE、WCDMA、WLAN 和 LTE 信号。您还可以利用图形和表格格式进行 CCDF 统计测量。
  • 8990B 峰值功率分析仪集高性能功率计和示波器的功能于一身。它拥有两个射频通道和两个示波器通道。您可以利用射频通道来捕获输入和输出的射频信号、可以使用示波器通道的直流电压和电流，并通过显示器上的多条迹线显示每个数据，轻松评测功率放大器的功率附加效率（PAE）。
  • 8990B 峰值功率分析仪与 N1923A/24A 功率传感器配合使用，可以测量高达 160MHz 的调制信号的峰值功率，如 IEEE802.11ac 信号。



请下载此文档以了解更多信息。
