实现可追溯的功率校准

可追溯的射频功率校准需要建立一条计量链，将测得的功率水平与具有严格定义的不确定度预算的一级标准联系起来。该过程涉及使用传递标准，例如基于热敏电阻的传感器，这些传感器通过热转换而非整流来提供真实的平均功率测量值。工程师必须考虑多种不确定度来源，包括信号源与传感器之间的失配损耗、有效效率的波动、连接器的重复性，以及温度梯度等环境影响。

校准程序通常采用替代法，即在相同条件下，将已知的参考功率与被测设备进行比较。此外，为了保持可追溯性，需要定期参照更高阶的标准进行重新校准，并仔细记录校正系数。要确保绝对功率测量的可靠性，关键在于将系统误差降至最低，同时量化整个目标频率和功率范围内残余不确定度的贡献。

可追溯的功率校准解决方案

要执行可追溯的射频功率校准，必须采用一种受控的测量方法，其中包括参考比较、失配校正和不确定度传播分析。工程师必须首先建立一个稳定的信号源和参考功率传感器，并在进行替代测量之前确保阻抗匹配和热平衡。 基于热敏电阻的功率传感器通过热转换提供真实的平均功率测量，能够进行高度精确的参考测量，且对信号特性的依赖性极小；而精密功率计则通过传感器元件之间的比值测量，并应用有效效率和失配等校正项来确定入射功率。必须对每个测量点应用有效效率、失配不确定度（通常由反射系数推导得出）以及漂移补偿等校正因子。 需要进行重复测量以评估重复性并降低A类不确定度贡献，同时将系统效应量化为B类不确定度。为确保一致性和可追溯性，可实施自动化工作流程来控制测量序列、记录校准数据并执行标准化程序。这可减少操作员引起的变异性，并实现对校准结果的全面记录。通过将精确的热传感与结构化数据采集和分析相结合，工程师可在整个校准层次结构中保持可追溯性，并确保符合计量标准。
索取报价

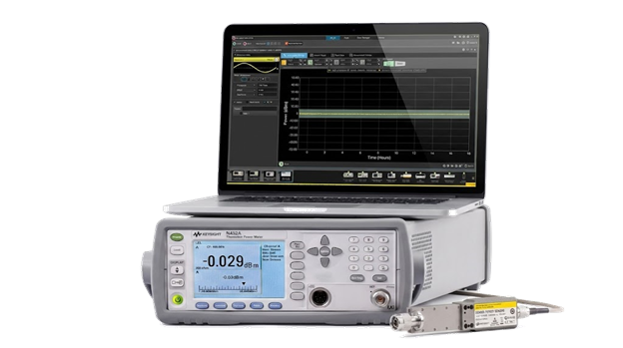

参见可追溯电源校准解决方案的框图

N432A

了解我们的可溯源电源校准解决方案相关产品
