如何使用示波器调试 LIN 总线信号

+ 基础示波器

监控和解码 LIN 总线通信

LIN 是一种单端信号对地汽车串行总线，通常用于将传感器、开关、执行器及其他车身电子设备连接至电子控制单元（ECU）。由于这些设备通常通过相对简单的点对点网络进行通信，因此工程师需要在正常运行期间同时验证物理层信号的完整性以及传输消息的准确性。调试 LIN 总线通信需要一边捕获模拟波形，一边解码协议活动，以便能够综合评估消息时序、信号跳变和通信行为。这使得在无需将协议分析与物理层测量分离的情况下，即可调查通信问题。

进行测试时，需要将示波器通过标准的高阻抗无源探头（接地）连接到 LIN 信号上。工程师将示波器配置为在选定的 LIN 事件发生时触发，将捕获的流量解码为可读的协议信息，并将解码后的消息与相应的模拟波形一同显示。这种时间关联显示使工程师能够比较消息的时序，观察与单个帧相关的电气特性，并调查意外的通信行为是否与底层物理层信号有关。同时查看协议活动和波形行为有助于简化 LIN 总线的调试工作，同时能更清晰地理解通信事件与网络电气性能之间的关系。

LIN总线调试方案

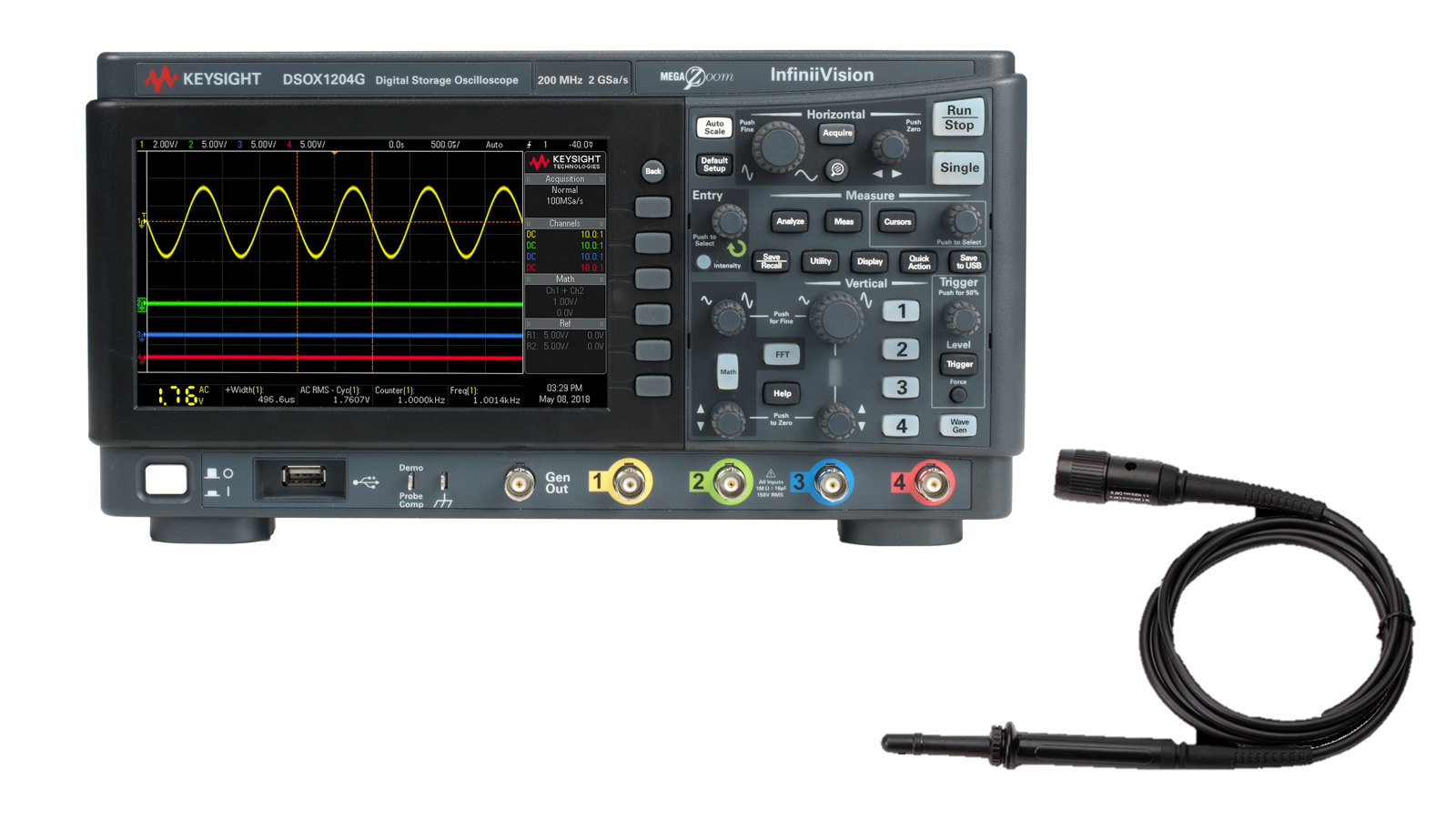

调试LIN总线通信需要一套测量系统，该系统既能监测单端总线活动，又能解码协议消息，并将其与底层物理层波形进行关联。基础台式示波器可捕获LIN信号，并提供协议级触发和解码功能，使工程师能够在总线上进行通信时观察消息流量。标准 10:1 高阻抗无源探头提供了将信号连接至地所需的通路，可在不显著加载电路的情况下采集单端 LIN 波形。示波器将解码后的 LIN 帧与捕获的模拟波形并排显示，使工程师能够比较消息时序、检查电气信号行为，并验证通信是否按预期进行。通过将协议解码与时间相关波形分析相结合，该测量方案提供了LIN总线活动的统一视图，帮助工程师排查通信问题并评估物理层性能，而无需将协议分析与信号分析分离。
