如何消除“幽灵电压”测量值

便携式万用表
+ 便携式 万用表

识别“幽灵”电压源

幽灵电压是指通过与附近带电导线的电容耦合而在导体上感应产生的电势。这种电压常见于配电系统、控制柜和闲置的布线路段中,即使没有可用电源,仍可通过高输入阻抗测量(仪器 )进行检测。在故障排查过程中,这些测量值可能会导致难以判断电路是确实带电,还是仅仅受到相邻导线的影响。

要进行准确的验证,必须在开始进一步测试或维护之前,将感应电压与真正的电源电压区分开来。在适当的测量条件下对电路进行评估,有助于确认所测得的电压是可用的电能,还是无害的感应信号,从而减少电气故障排查过程中的不确定性。

幽灵电压验证解决方案

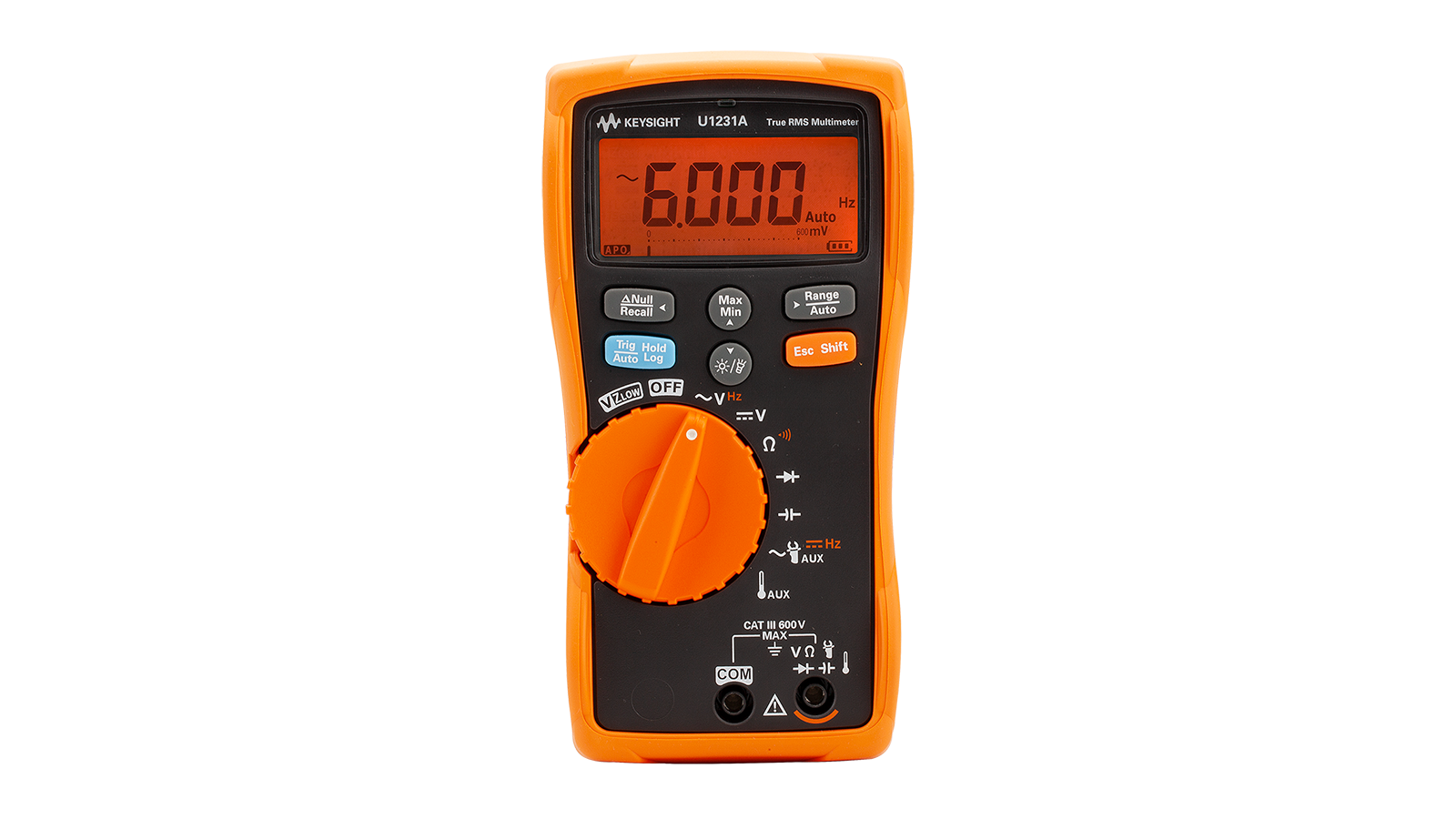

要区分“幽灵电压”与带电电路,需要一种能够将感应电压与真实源电压区分开的测量技术。采用低阻抗测量方法会在测量点之间施加电负载,从而使电容耦合电压消失,同时允许带电导体继续提供可测量的电压。这种方法使技术人员在进行维护或故障排除之前验证电路状态时更加有把握。 是德科技(Keysight)的数字万用表 手持式万用表具备一系列专为简化工业环境中的电气故障排查而设计的功能。根据产品系列的不同,这些功能包括:用于消除“幽灵电压”读数的ZLOW(低阻抗模式)、用于非接触式电压检测的Vsense、用于改善受漏电流影响的电阻测量效果的Smart Ω、声音导通指示,以及支持在电气安装中进行可靠测量的工业安全等级。这些功能相结合,有助于技术人员更高效地验证电路状态,同时降低出现虚假电压读数的概率。

参见“幽灵电压验证解决方案”的框图

幽灵电压验证解决方案
