如何生成、捕获和验证任意波形

+ 进阶台式机波形与函数发生器

生成和验证复杂波形

工程师通常需要重现复杂、瞬态或事件驱动的电气信号，并确认生成的波形与预期行为相符。当信号包含脉冲、突发、过渡或标准周期波形无法充分表示的自定义波形时，测试难度会进一步增加。任意波形发生器可提供可重复的激励信号，而波形捕获功能则可记录随时间变化的电压波形以供分析。要进行精确的测试，必须能够控制波形形状、振幅、时序、测量范围、采样率、采集时长以及触发条件。这些设置决定了能否以足够的时序和振幅信息捕获目标事件，从而支持有意义的波形验证。

测量工作流程首先需要定义所需的任意波形，并设定观察该事件所需的采集条件。在信号事件发生前，采集处于待机状态；当波形达到预设电平时，预设的电压阈值将触发采集。随后，可在时域中分析捕获的记录，以评估波形形状、振幅、时序、过渡以及其他瞬态行为。工程师可以使用不同的波形定义、触发电平、采样率或采集窗口重复测试，以评估不断变化的工作条件。这种方法支持对自定义电气信号进行可重复的波形捕获和验证，而无需工程师持续监控事件或手动确定何时开始采集。

任意波形生成与捕获解决方案

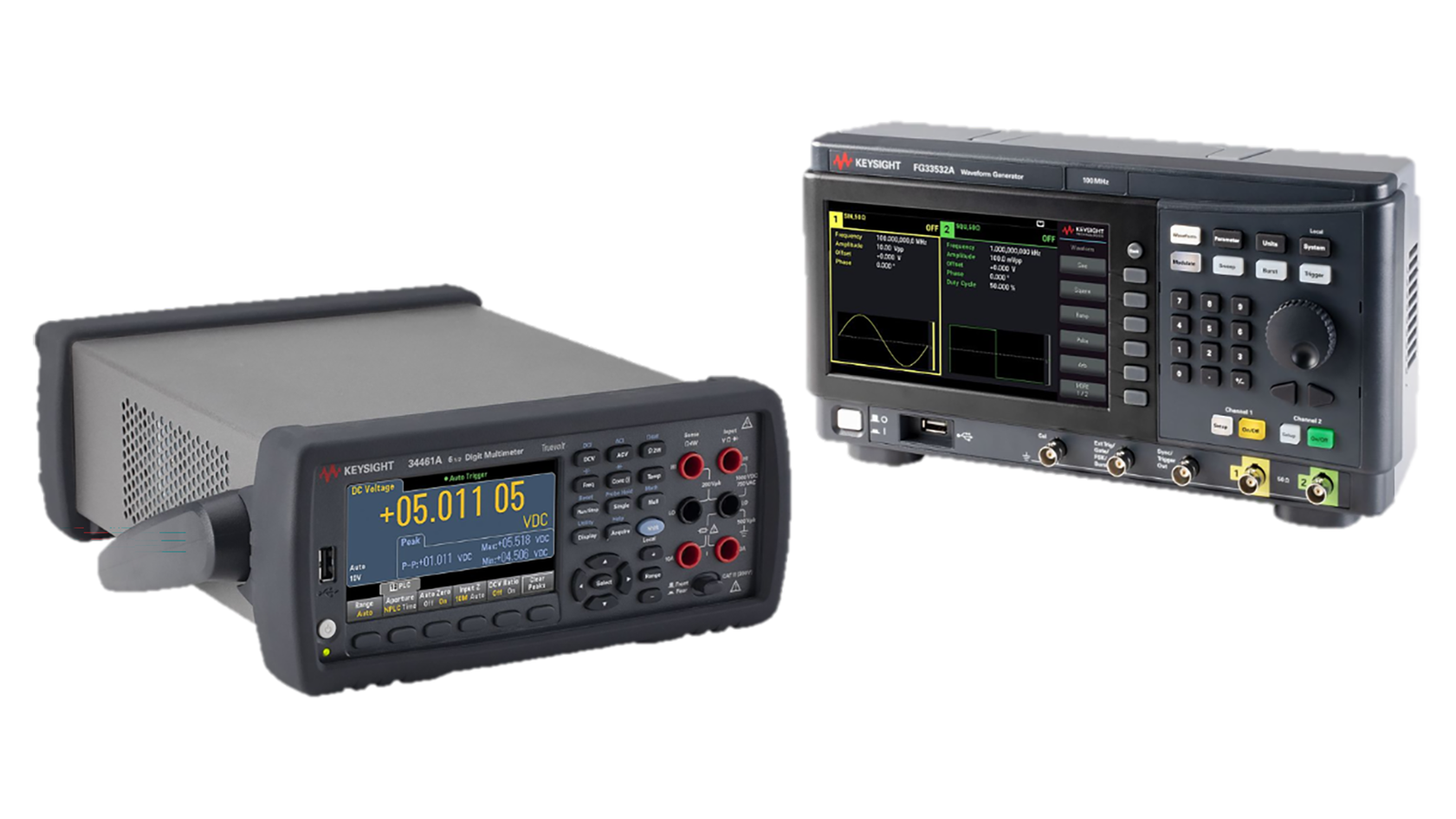

通过创建可重复的自定义激励信号，并配置触发式数字化测量来捕获产生的波形事件，从而执行测试。进阶台式波形与函数发生器可生成任意波形，用于重现脉冲、突发、过渡以及其他特定于应用的信号波形。进阶台式数字万用表在不改变实验室工作流程的情况下，为波形捕获增加了数字化和电平触发功能。工程师可配置电压范围、采样率、采集时长和触发电平，以便在定义的事件发生时，DMM 数字化仪开始触发采集。随后，可在时域中显示并分析捕获的记录，以验证信号波形、幅度、时序和瞬态行为。这些仪器类别共同提供了一套协调的激励与测量解决方案，既可针对不同的波形事件进行重新配置，又能保持生成、捕获和验证过程的一致性。
