如何生成 Wi-Fi 7 测试信号

索取报价
旗舰 矢量信号发生器
+ 旗舰 矢量信号发生器
旗舰 矢量信号发生器
+ 旗舰 矢量信号发生器

生成可配置的 IEEE 802.11be 无线局域网波形

根据选定的信道带宽、调制与编码方案、有效载荷和帧格式，配置 IEEE 802.11be 无线局域网（WLAN）波形。矢量信号发生器将以指定的射频（RF）电平和中心频率播放该波形。 可用的 802.11be 参数包括 20、40、80、160 和 320 MHz 信道带宽、极高吞吐量（EHT）多用户物理层协议数据单元，以及最高支持 4096 阶正交幅度调制（QAM）的调制选项。 工程师可在波形应用程序中配置数据源、帧字段、信道编码、扰码和频谱整形设置。对于发射机或射频组件的特性分析，需将生成的信号传送至被测设备，并使用合适的信号分析仪测量信道功率、占用带宽、邻道性能以及误差向量幅度（EVM）。在相同的信号发生器输出设置下，可对比波形参数的变更效果。

对于 Wi-Fi 7 接收机测试，需生成完全信道编码的帧，并通过指定的衰减和耦合方案将射频输出路由至接收输入端。配置介质访问控制（MAC）头字段、帧校验序列、有效载荷数据和序列控制，以便接收机能够解码并计数数据包。扫描输入功率以测量数据包误码率（PER），或根据测试选定的验收标准确定接收机灵敏度。 该波形应用程序支持包含多个发射链路和空间流的配置，包括多输入多输出（MIMO）信号传输——当硬件配置支持时，最多可支持八个空间流。可针对 MIMO 测试配置空间映射和信道建模。记录波形设置、接收数据包计数、输入功率、调制设置、带宽以及任何插入的干扰，以便在不同接收机工作条件下进行可重复的比较。

Wi-Fi 7 信号生成解决方案

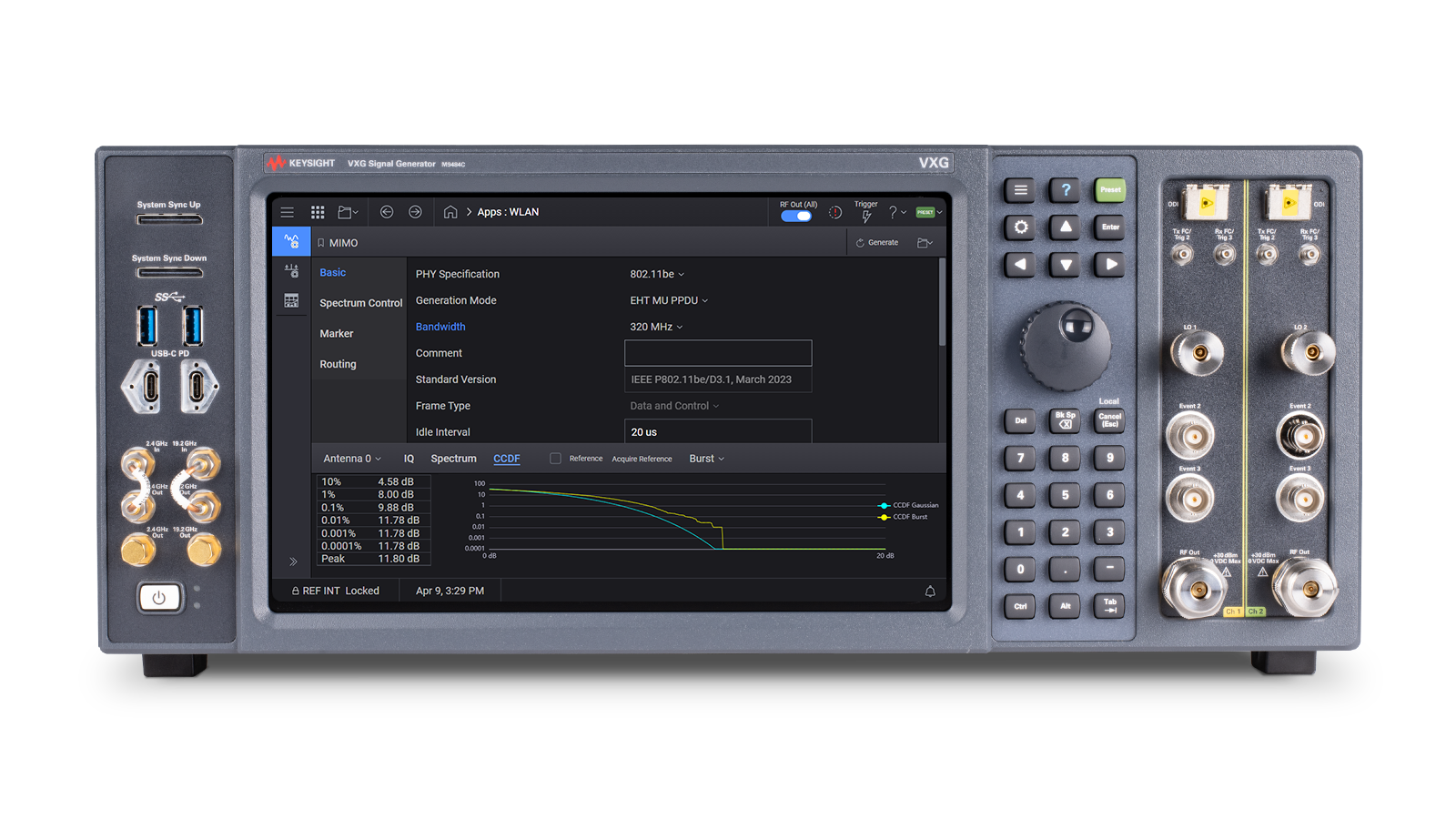

要生成 Wi-Fi 7 测试波形，需要设置 IEEE 802.11be 帧结构、射频频率、信道带宽、调制与编码方式，以及所需的输出功率。是德科技旗舰 矢量信号发生器运行是德科技PathWave “WLAN 信号生成”嵌入式应用程序，可生成符合标准的波形，用于元器件和接收机测试。 支持的 802.11be 配置包括最高 320 MHz 的信道带宽、4096-QAM 信号生成、帧和编码控制，以及根据已安装硬件情况生成的多流 MIMO 信号。对于 Wi-Fi 7 接收机测试，全编码波形支持数据包误码率测量；可编程输入功率扫描为灵敏度测试提供了基础。 对于元器件或发射机测量，可使用兼容的信号分析仪（如是德科技专业 信号分析仪）来检测信道功率、占用带宽和EVM。
索取报价

参见 Wi-Fi 7 信号生成解决方案的框图

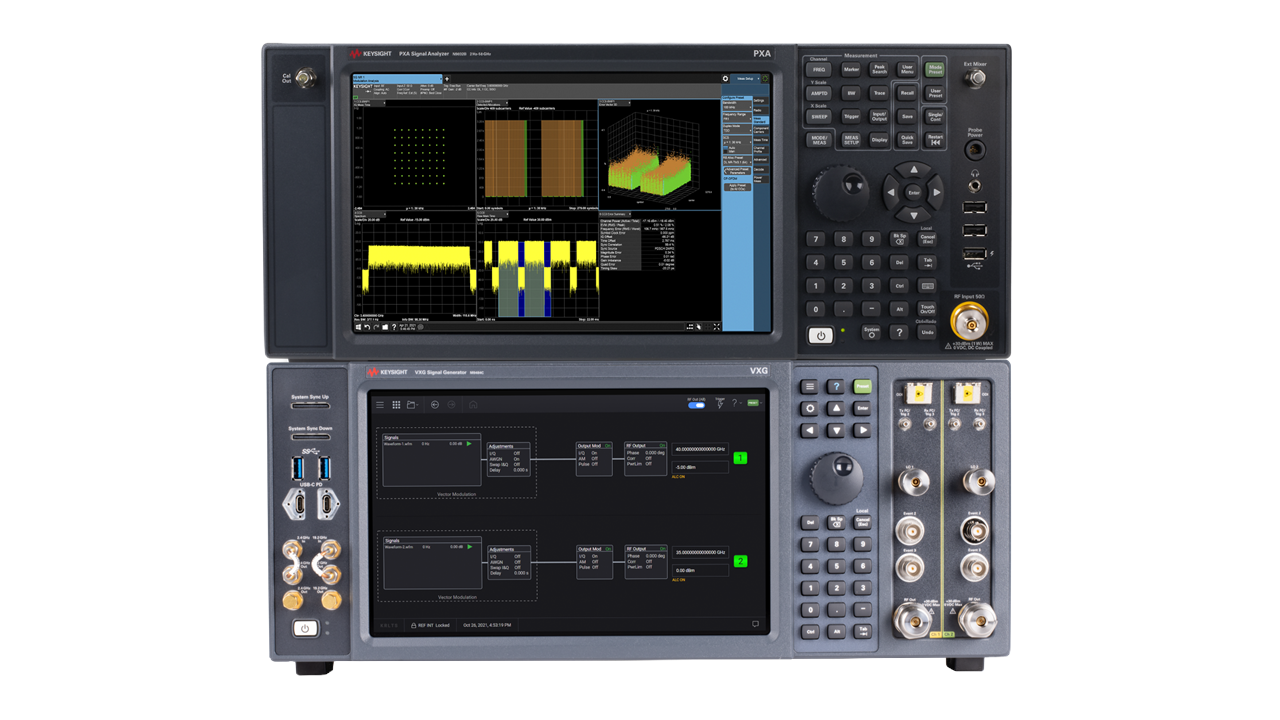

如何生成 Wi-Fi 7 测试信号

探索我们Wi-Fi 7信号生成解决方案中的产品
