如何提高雷达和电子战中本振的纯度

+ 旗舰 XG7 模拟信号发生器

控制本地振荡器的贡献

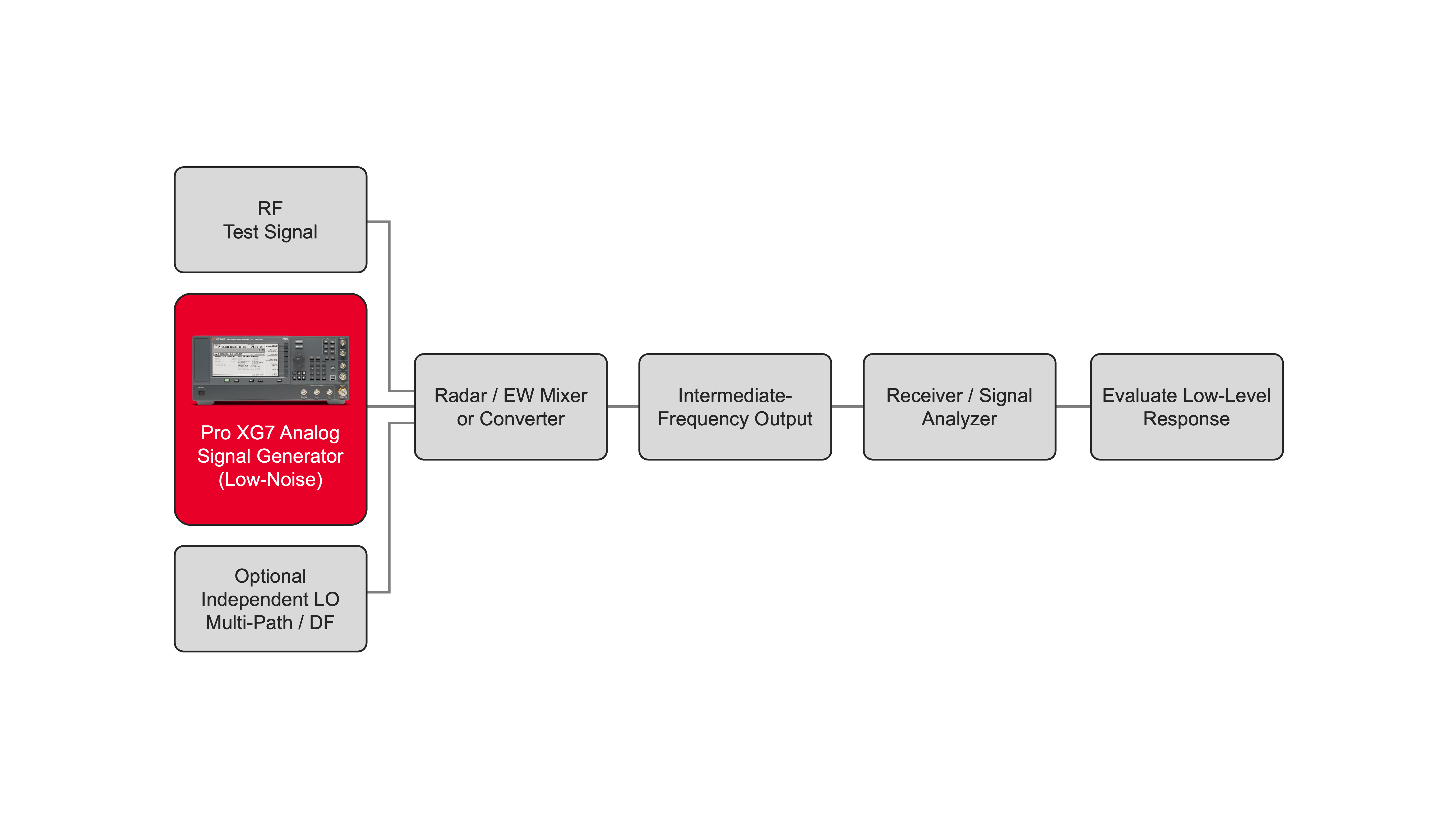

在对雷达和电子战（EW）接收机进行特性分析时，可使用外部信号发生器代替系统的本振（LO），以提供受控的射频参考信号。将替代的本振配置为所需的频率和电平，将其输入到混频器或频率转换级，并测量由此产生的接收机或中频响应。该信号源必须提供与待评估的偏移量、带宽和信号电平相匹配的频谱特性。

来自替代信号源的相位噪声、宽带噪声、杂散信号和谐波可能会通过转换链传播，并出现在最终的测量结果中。应比较信号源在与雷达或电子战响应相关的频率偏移点处的性能，在设置本振（LO）电平时需考虑射频路径损耗，并监测相对于最终噪声和杂散成分的低电平响应。多路径系统可能还需要为各自的接收机、转换器或信号路径配备独立的射频信号源。

低噪声本地振荡器替代方案

本地振荡器替换需要使用相位噪声、宽带噪声、杂散成分和谐波含量均较低的信号源，以最大限度地减少其对测量结果的影响。是德科技 SG6311A旗舰 XG7 模拟信号发生器覆盖 9 kHz 至 20 GHz 频段，在 10 GHz 频率和 10 kHz 偏移时，典型相位噪声为 -135 dBc/Hz；在 10 GHz 频率和 30 MHz 偏移时，典型宽带噪声底为 -166 dBc/Hz。低噪声源有助于保持对雷达和电子战响应的可见性。对于多径测量，两个完全独立的射频通道可在紧凑的 2U 机箱内提供可单独控制的信号。
