如何生成电子战测试信号

+ 多发射源 场景生成

简化电子战测试信号的生成

电子战（EW）系统的测试需要一个受控的射频（RF）环境，其中包含具有规定振幅、频率、脉冲宽度、脉冲内调制、脉冲重复间隔、相干处理间隔和天线扫描调制的代表性雷达发射机。工程师可以组合多个发射机，以演练威胁识别、优先级排序、分类、去交织、筛选、子系统相关以及电子对抗等功能。

更多进阶场景支持自定义同相和正交（IQ）调制、可变脉冲上升和下降时间、任意调制以及非线性啁啾调制。对于多端口被测系统，相干信号源还可以通过根据基于几何的模型和由航点定义的路径，在各端口之间调整功率、多普勒频率和相位，从而再现入射角（AoA）和动态运动学特性。

场景可视化

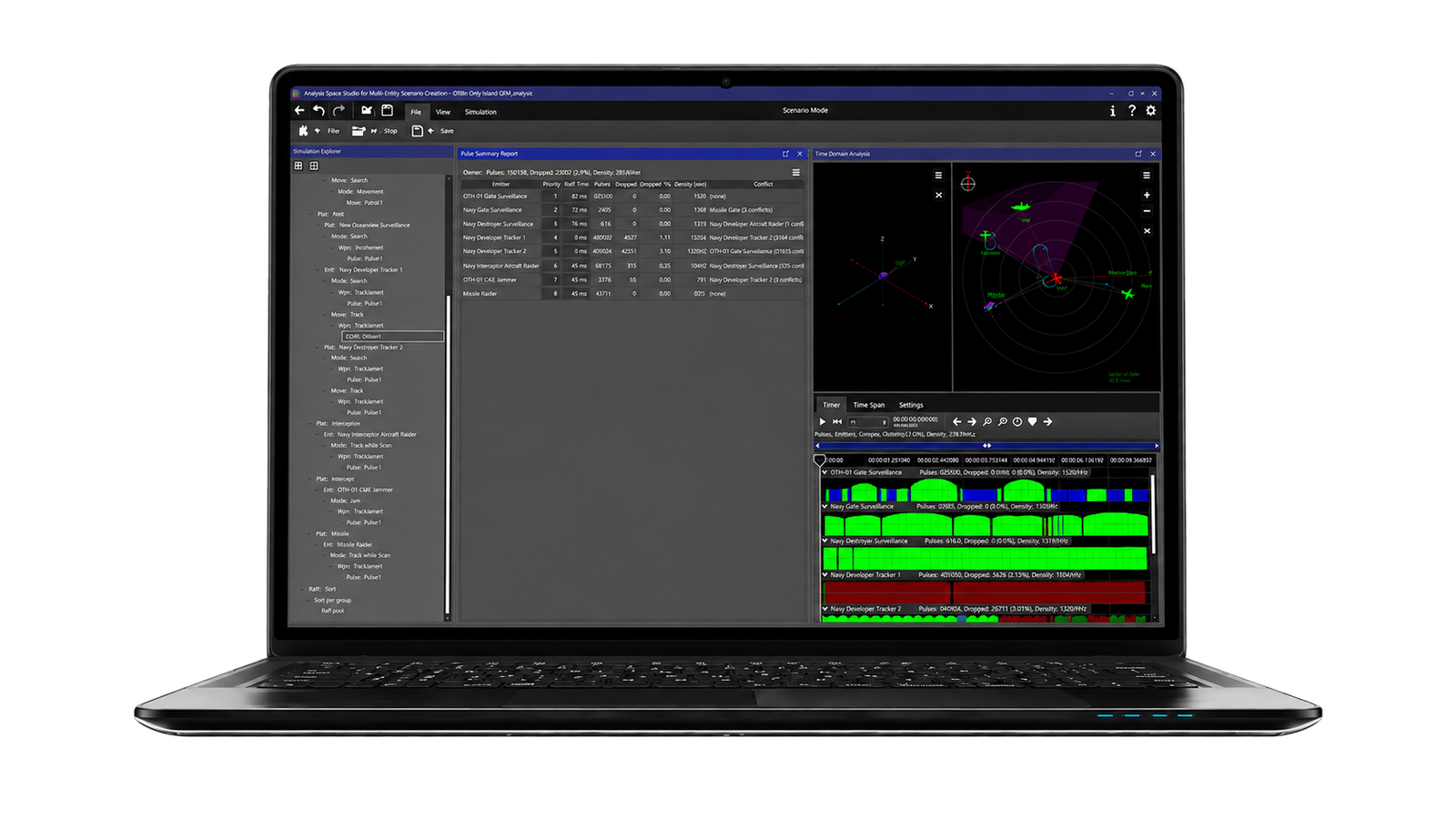

通过定义各个发射器参数并将发射器组合成一个具有代表性的射频场景，从而创建测试环境，以进行直接注入或空中测试。是德科技的 Z9500A SimulationView 软件提供了信号生成环境，而 UXG 信号生成硬件则将该场景输入到被测系统中。该解决方案支持对雷达参数的控制，包括频率、振幅、脉冲宽度、脉冲重复间隔、相干处理间隔以及天线扫描调制。 N5194A UXG 矢量适配器通过自定义 IQ 调制和复数脉冲特性扩展了场景生成功能。多个相干 UXG 设备可通过控制相对相位、振幅、时序、多普勒频移和功率，支持到达角和运动学仿真。
