如何提高无源元件的测量精度

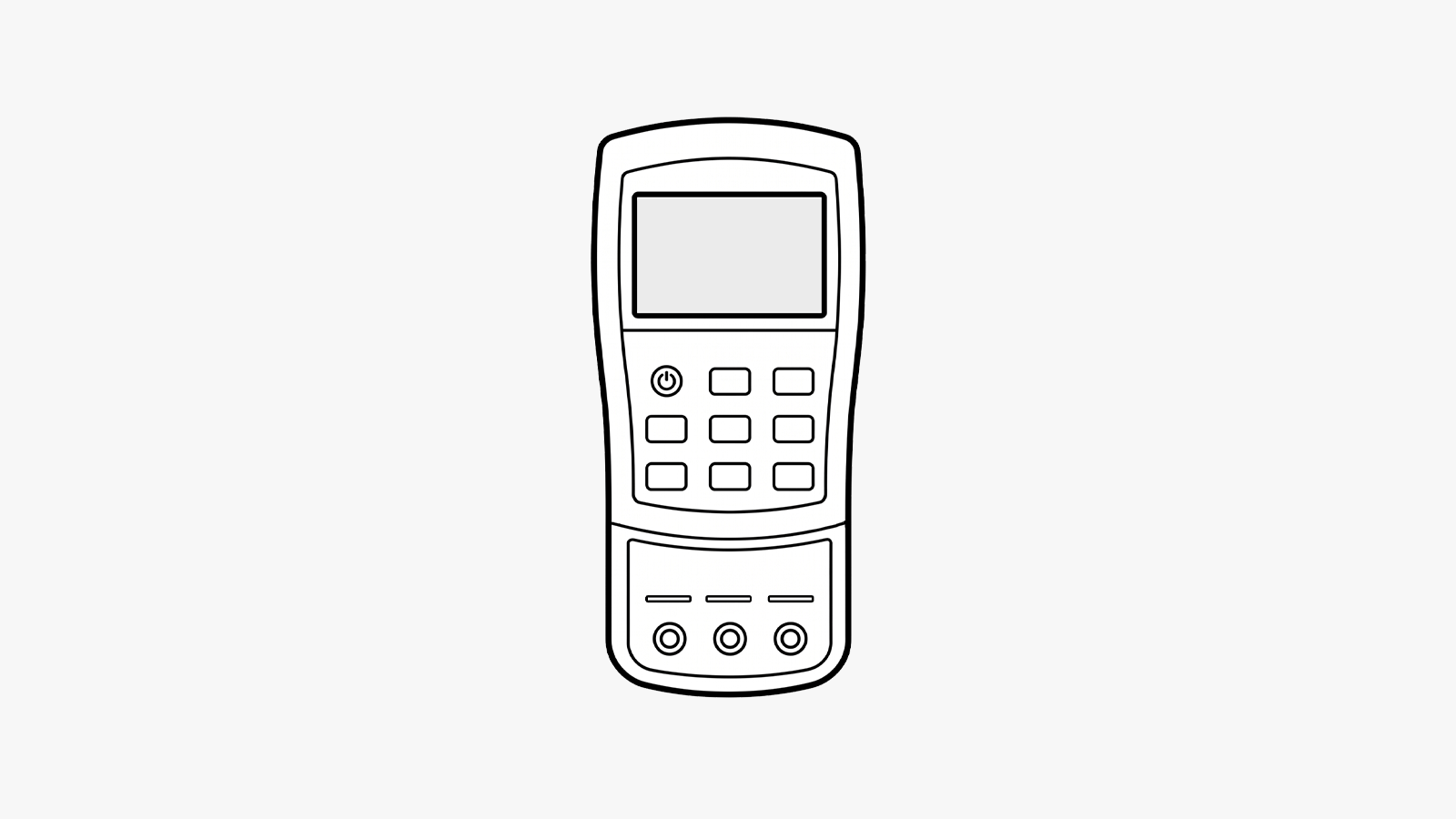

手持式LCR表
+ 手持式 LCR表

可重复阻抗测量的控制条件

无源元件的测量精度取决于对电阻、电容、电感和阻抗测量时电气条件的控制。该测试需要一台电感、电容和电阻(LCR)表、合适的夹具或引线组、一个确定的测试频率,以及与被测设备之间可重复的连接。 首先应选择一个能代表待评估元件行为的测试频率,因为电容性电抗和电感性电抗会随频率变化,从而可能改变主要测量值及相关次要参数。因此,在比较元件、验证标称值或随时间重复测量时,测试频率的选择应保持一致。所选的测量参数还应与待评估的电气特性相对应。 电阻、电容和电感可根据元件阻抗和工作条件,采用串联或并联等效电路进行表示。选择适当的等效电路表示形式有助于确保显示的数值与正在评估的电气行为相符。LCR表还可能提供阻抗幅值、相位角、损耗因数、品质因数或等效串联电阻等参数,这些参数可与主要元件值一并评估。 在采集数据前确立这些测量条件,为无源元件测量提供了受控的基础,并使测量结果之间的差异更易于解释。当比较不同频率下的测量结果时,工程师可以判断变化是否源于元件预期的频率响应,而非测试设置不一致所致。这种方法将频率、测量参数、等效电路和连接方式视为测试中定义明确的组成部分,而非偶然的仪器设置,从而提高了阻抗测量的准确性。

物理测量接口也必须加以控制,因为测试夹具、适配器、测试线、触点和周围导体可能会给测量结果带来不希望出现的电阻、电容和电感。测试夹具补偿用于在测量元器件之前减少这些残余电学效应。开路补偿可在未连接任何器件时表征与夹具相关的寄生导纳,而短路补偿可在测量端子相互连接时表征残余串联阻抗。 应使用与被测器件相同的夹具、测试线、连接几何形状和测量条件来执行相应的补偿程序。补偿后,夹具的几何形状应保持不变,以确保校正结果仍能准确反映测量接口的特性。测试线长度、接触压力、器件放置位置以及端子清洁度在不同测量之间也应保持一致。当被测值接近夹具自身残余电气特性的量级时,这些做法就变得尤为重要。 小电容值可能受到导体间寄生电容的影响,低电感值可能受引线电感的影响,而低电阻测量则可能受接触电阻和导体电阻的影响。工程师可通过断开并重新连接元器件,在相同设置下重复读数,并观察测量结果是否仍处于可接受范围内,来评估测量的重复性。 当测试夹具补偿、测试频率选择和连接条件得到综合控制时,LCR表的测量结果能更一致地反映元器件的行为特性。这种结构化的工作流程提高了阻抗测量的准确性,并在特性分析、故障排除、检测和台架验证等活动中,为无源元器件测量提供可重复的电阻、电容、电感和阻抗数据。

被动元件测量精度解决方案

被动元件的测量精度要求对测试频率、测量参数、夹具特性、补偿以及器件连接进行控制,以确保测量结果反映的是元件本身的特性,而非测试设置的影响。是德科技 ZA1 系列手持式电容和 LCR 表为电阻测量、电容测量、电感测量和阻抗测量提供了 100 Hz、120 Hz、1 kHz 和 10 kHz 四种可选测试频率。 选择一致的频率,可让工程师在定义的激励条件下比较无源元件,并区分频率依赖性器件行为与测量设置引起的变化。除了主要元件值外,还可以结合阻抗、等效串联电阻、损耗因数、品质因数和相位角等次要参数进行评估,从而提供有关元件电气响应的更多信息。 支持对测量接口进行补偿,以减小残余电阻、寄生电容和引线电感的影响。工程师可以建立测量条件、对夹具或引线进行补偿、在不改变测量几何结构的情况下连接被测器件,并使用相同的设置重复测量。 自动识别功能可协助为所连接的元件选择合适的 L、C 或 R 测量功能、次要参数以及串联或并联模式。通过结合受控的测试频率选择、一致的连接方式、测试夹具补偿以及适当的参数选择,该无源元件测量精度解决方案为元件特性分析、比较、进货检验、故障排除和台架验证提供了可重复的工作流程。

无源元件测量精度解决方案的框图

如何提高被动元件测量精度——功能框图
