如何保持各射频输出端的相位对齐

频率合成器
+ 频率 合成器

保持各射频通道之间的相位对齐

要评估多个射频(RF)输出之间的相对相位,需要相干信号源 、一个共享的频率参考以及一种用于比较各通道之间相位的方法。共同的参考频率确立了各信号源之间的频率关系,而射频输出则提供了直接进行通道间相位测量所需的信号。

相对相位测量可量化射频通道之间的相位差,并揭示其在工作过程中相位关系保持的精确程度。工程师可以比较两个或多个相干输出,以在规定的频率和参考条件下评估相位对齐情况,从而为需要控制相位关系的多通道射频系统提供必要的测量依据。

保持射频输出相位对齐的解决方案

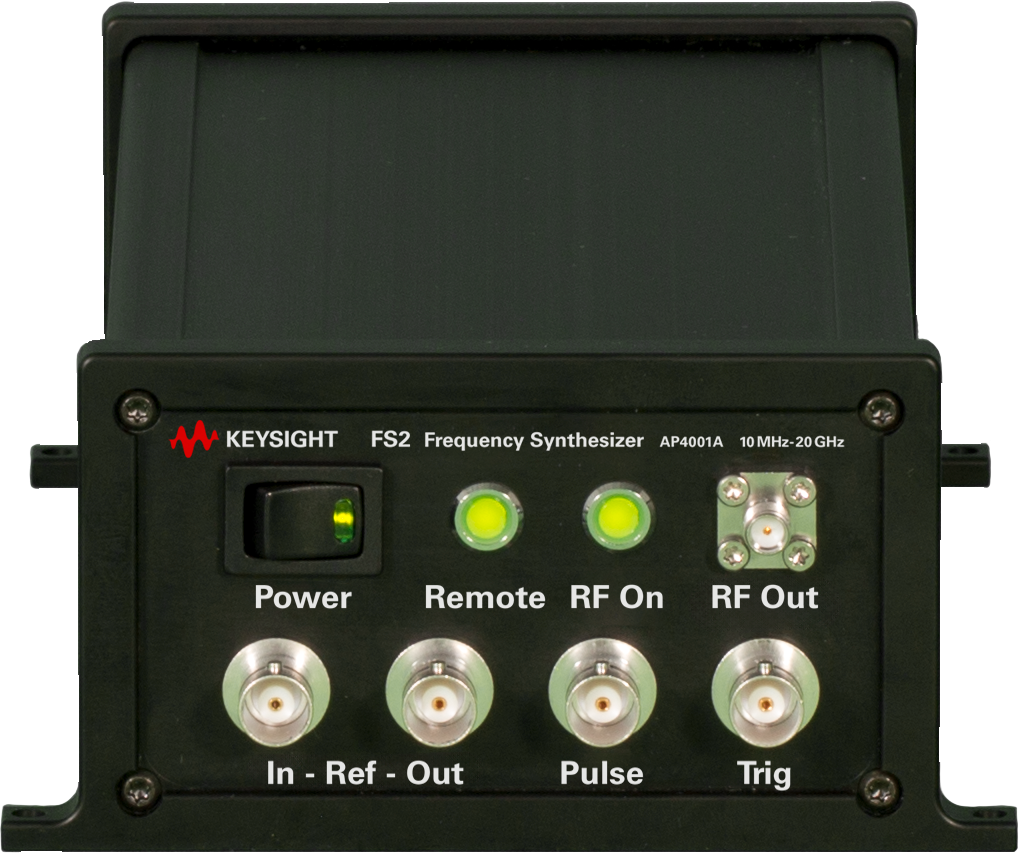

要保持多个射频输出之间的受控相位关系,需要使用基于共享频率参考的相干信号源 。 该解决方案将同步的是德科技频率合成器与外部参考锁定功能相结合,在多个通道间建立共同的频率基准,同时支持精确的相对相位测量。工程师可以配置所需的输出频率,将共同的参考信号分配给每个信号源,并比较所得的射频输出以量化通道间的相位差。这种方法提供了评估相位对齐、监控相对相位行为以及表征多通道射频测试系统中相干信号路径所需的频率稳定性和相位控制能力。

参见“保持射频输出相位对齐”解决方案的框图

如何保持相位对齐——解决方案框图

了解我们用于保持射频输出相位对齐的解决方案相关产品
