如何测量放大器的压摆率

进阶 波形与函数发生器
+ 进阶 波形与函数发生器

将激励限值与放大器响应区分开来

当放大器受到快速的大信号电压阶跃驱动时,其输出可能无法立即跟随输入的上升沿或下降沿。相反,输出可能会以一个近乎恒定的最大斜率发生过渡,该斜率由放大器的摆率极限决定。测量中的难点在于,如何将这种大信号行为与上升沿/下降沿速率限制、负载、探针效应或测试设置中示波器带宽不足等因素区分开来。

该测试需要一个方波发生器(其过渡速度需快于预期放大器响应速度)、一台速度足够快的示波器,以及在输入端和输出端使用低电容探头。较低的重复频率可确保每次过渡在下一沿出现前稳定下来。上升率和下降率是根据每次输出过渡的线性部分计算得出的,计算公式为电压变化量除以时间变化量,且上升沿和下降沿需分别计算。

放大器上升/下降速率测量方案

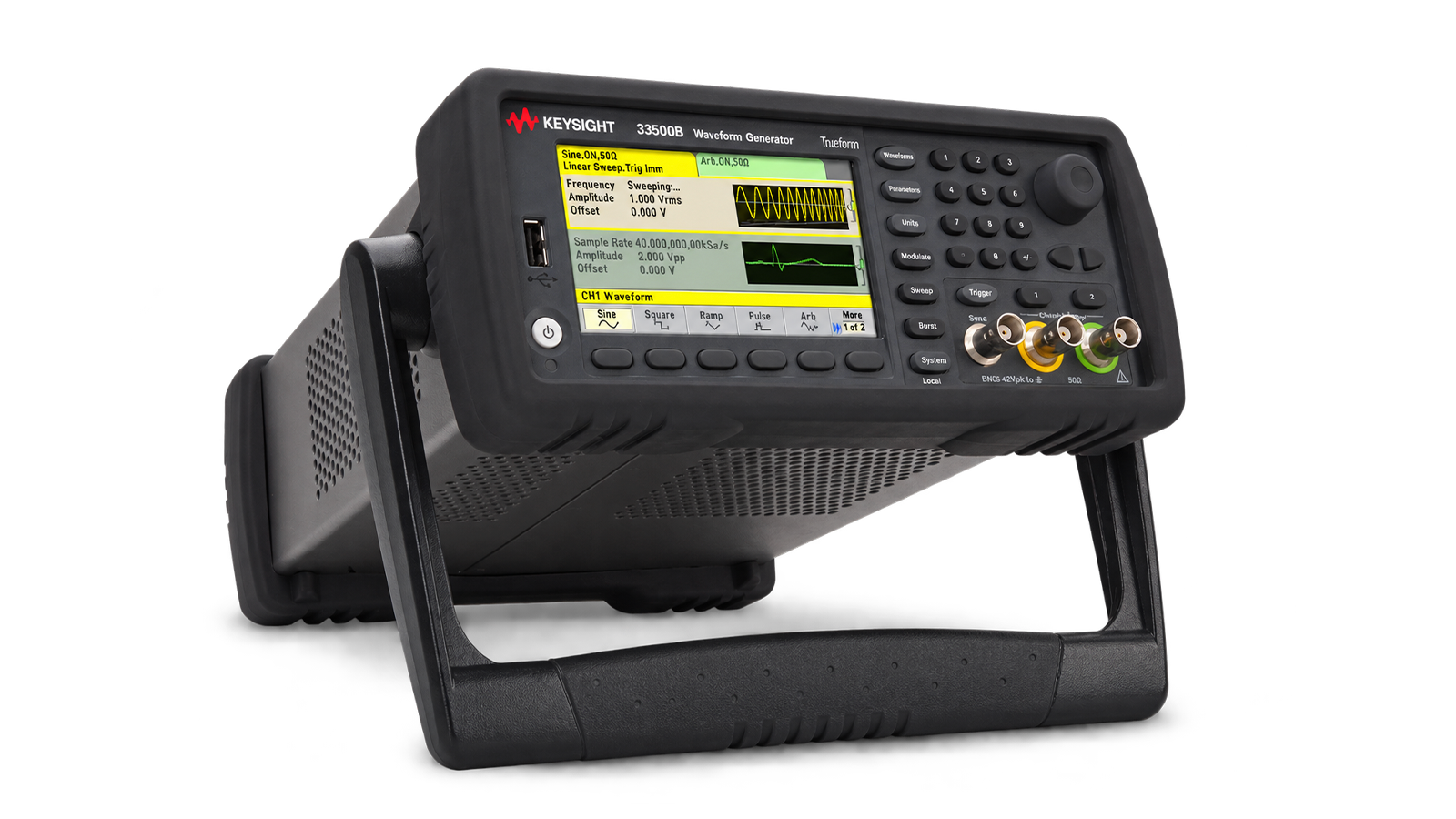

进行测试时,使用一个低频方波驱动放大器,该方波的测量输入过渡速率应快于预期的输出过渡速率,同时用示波器同步捕获输入和输出信号。进阶 台式波形与函数发生器 可提供可重复的30 MHz双通道激励源,并支持逐点任意波形生成。配置振幅、偏移量、源终端和重复率,将放大器置于预期的的大信号工作区域,并确保边沿之间完全稳定。 测量每个输出过渡的线性部分,计算正负上升/下降速率(ΔV/Δt),并验证信号源边沿、探头和示波器带宽不会限制测量结果。

参见放大器上升/下降时间测量方案的框图

进阶 波形和函数发生器的框图
