快速宽带误差向量幅度（EVM）测量

要快速测量误差向量幅度，需要使用具有足够带宽的仪器捕获宽带调制信号，并采用精确的解调和信号处理技术。这包括将信号分析仪配置为向量信号分析模式，选择合适的分析带宽、参考电平和采样率，并确保与被测信号的触发和时间对齐正确。必须仔细设置滤波器带宽、符号率配置和参考信号定义等参数，以确保解调准确并最大限度地减少测量误差。

测量过程通过将测得的信号星座图与理想参考信号进行比较来计算EVM，从而定量评估调制在时间和频率上的精度。相位噪声、频率误差、IQ不平衡（同相与正交不平衡）以及噪声底等因素会直接影响测得的EVM。均衡、均值化和时间门控等技术有助于隔离干扰并提高测量稳定性。 快速的捕获和处理能力使EVM能够及时更新，从而能够高效地表征宽带通信系统中的调制质量和动态信号行为。

高速宽带EVM测量解决方案

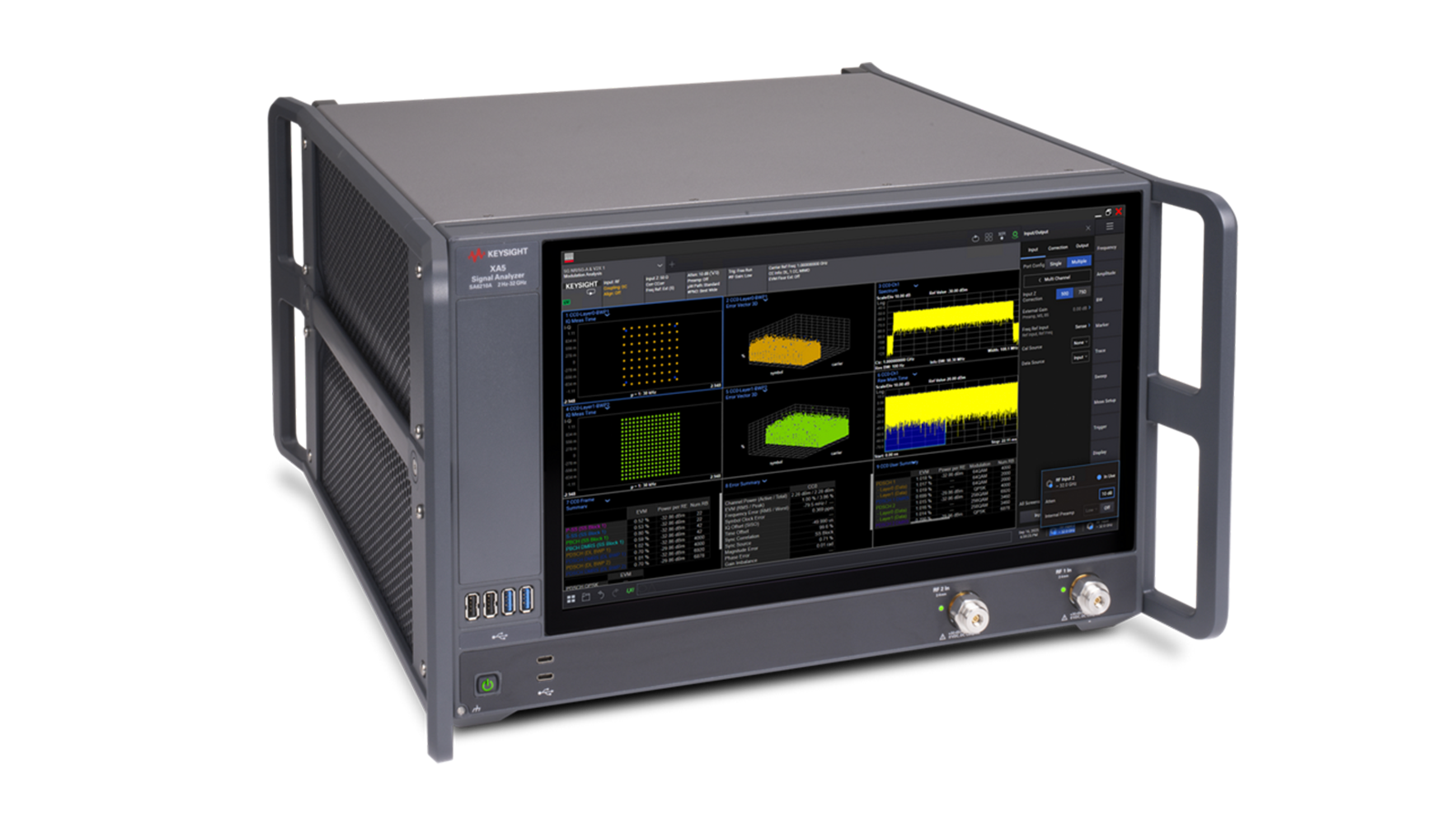

要进行快速、准确的EVM测量，需要捕获宽带调制信号，并在不牺牲测量精度的前提下高效处理这些信号。是德科技N9032B专业 信号分析仪通过提供宽分析带宽、快速处理能力以及高动态范围，支持精确的调制分析。 其矢量信号分析功能可实现快速解调和 EVM 指标的实时计算，而经过优化的采集和处理流程则降低了测量延迟。进阶 信号处理功能（如均衡、滤波和平均）可在存在噪声和干扰的情况下提高测量精度。这些功能使工程师能够快速评估调制质量、检测信号干扰，并对宽带通信系统进行可重复的验证。
索取报价

参见“快速宽带EVM测量方案”的框图

如何准确测量快速EVM——框图
