如何测量无源元件的阻抗

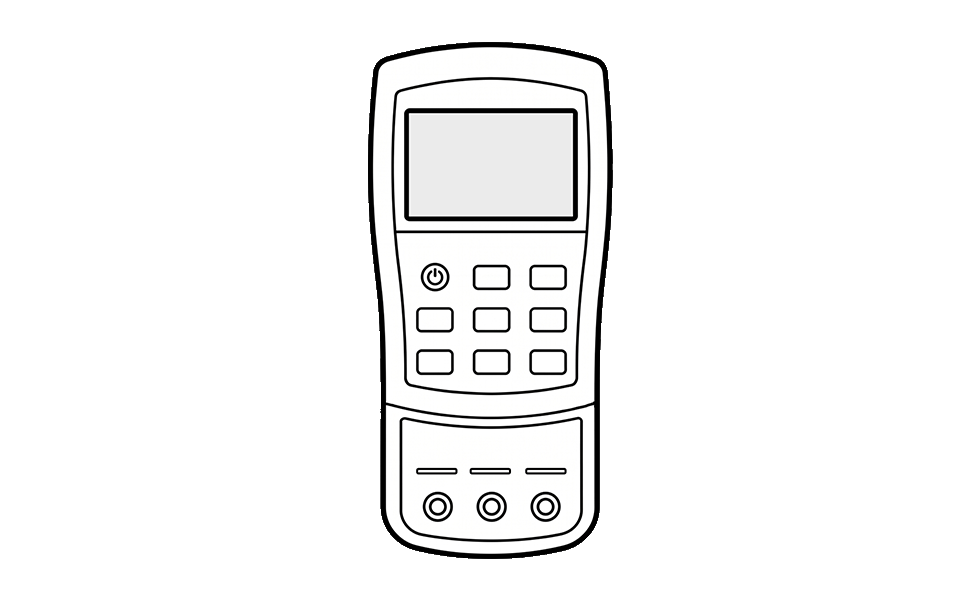

+ 手持式 LCR表

在不同测试频率下测量无源元件

无源元件测量将电阻、电容和电感表征为随频率变化的阻抗量，而非将元件视为具有单一固定值的理想元件。该测试需要一台电感、电容和电阻（LCR）表、合适的测试导线或元件夹具，以及通过短且可重复的电路路径连接的被测设备。测量前，应根据元件的预期阻抗选择合适的测试频率、测量功能和等效电路模型。 LCR表向被测设备施加交流测试信号，并分析由此产生的电压与电流关系以确定电气阻抗。阻抗包含实部（主要与电阻相关）和虚部（与容抗或感抗相关）。基于这些测量值，仪器可计算出电阻、电容、电感、阻抗幅值、相位角、等效串联电阻、损耗因数和品质因数等参数。在电阻测量中，主要测量结果代表元件的电阻部分，而次要参数则可揭示在较高频率下变得更为显著的电抗行为。在电容测量中，仪器会评估电容性电抗，并利用选定的测试频率和电路模型，将测得的阻抗转换为等效电容值。在电感测量中，同样的过程会利用电感性电抗来计算等效电感值。在多个频率下进行阻抗测量，提供了一种系统化的方法来观察各元件在电抗变化时的行为。电阻在测量范围内可能保持相对恒定，而电容性电抗通常随频率升高而减小，电感性电抗则通常随频率升高而增大。结合相位和次要参数测量这些变化，可提供一种一致的方法，用于将实际元件行为与预期的串联或并联等效电路响应进行比较。

测量设置还应考虑LCR表与被测设备之间的连接所引入的电气影响。除非将其影响降至最低或进行补偿，否则测试线、电缆、适配器、夹具、接触电阻、寄生电容和残余电感都可能成为被测阻抗的一部分。连接应保持短路、机械稳定，并在不同测量之间保持一致；所选夹具应与元器件封装及预期阻抗范围相匹配。如果测量系统提供开路、短路或其他补偿功能，应在将夹具配置为与实际测量元件时相同的布置方式下，执行相应的校正。开路补偿可减少夹具电容等寄生导纳的影响，而短路补偿可减少与测试线、触点及夹具导体相关的残余串联阻抗。补偿完成后，在不改变夹具几何形状的情况下连接元器件，选择所需的频率和测量参数，并记录主电阻、电容或电感的结果，以及评估所需的次要量。当在不同频率下重复测量时，可将阻抗幅值、相位角、损耗因数、品质因数或等效串联电阻的变化与预期的等效电路行为进行比较。实际电容器可能存在串联电阻和寄生电感，而实际电感器可能包含绕组电阻和寄生电容，因此随着频率的变化，测量值可能会偏离元件的标称值。因此，完整的 LCR 表工作流程应在受控测试条件下结合电阻测量、电容测量、电感测量和阻抗测量。保持测量频率、夹具配置、补偿状态、连接方式和等效电路选择的一致性，可确保在保持每次测量所处电气条件不变的前提下，对单个元件、元件值、生产样品或重复的台架测量结果进行比较。

无源元件阻抗测量解决方案

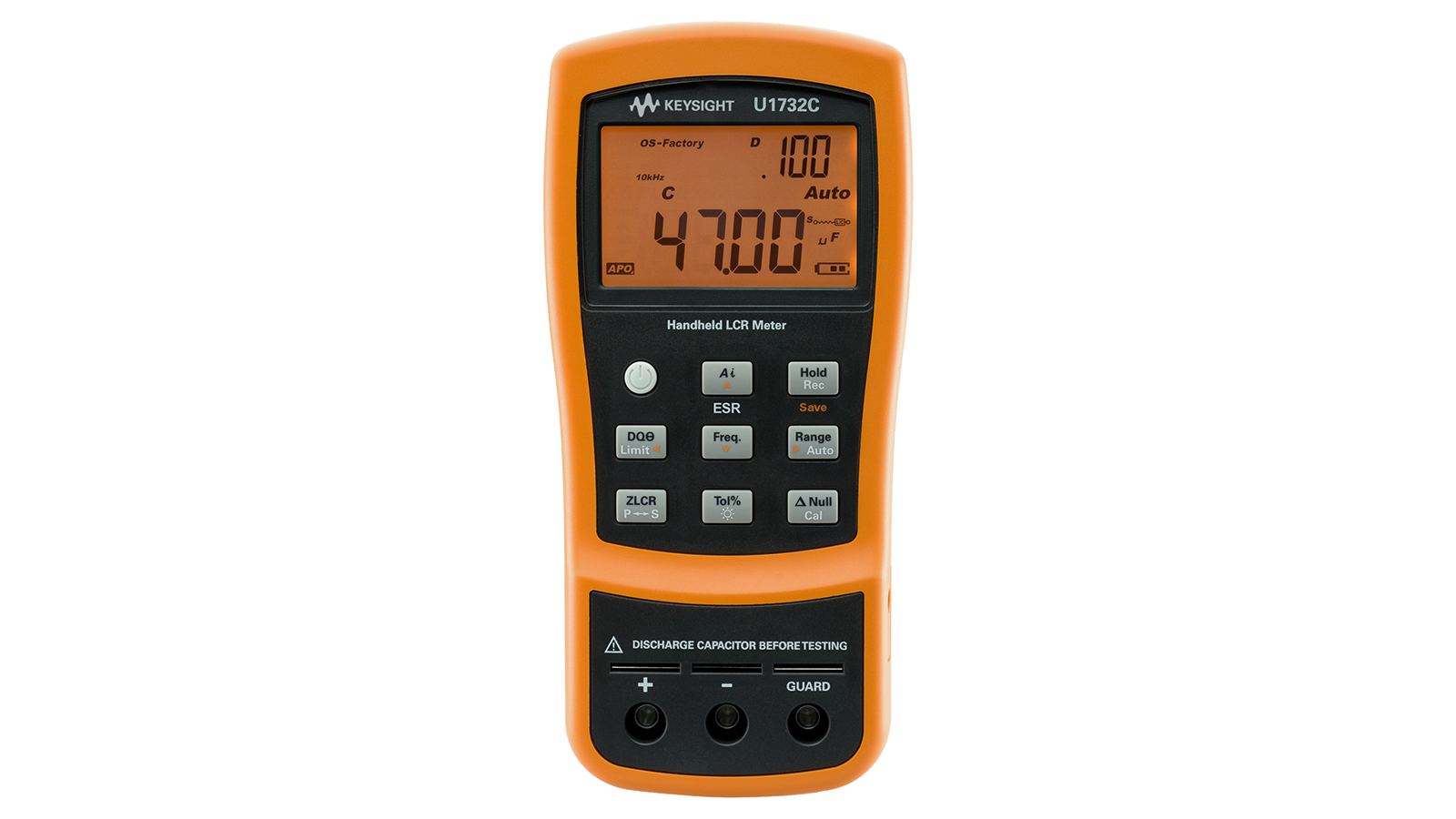

被动元件阻抗测量需要施加特定频率的受控交流测试信号，通过适当的夹具或引线组连接被测设备，对测量接口进行补偿，并测量描述电阻、电容、电感和阻抗特性的电气参数。是德科技 ZA1 系列手持式电容和 LCR 表提供了执行电阻测量、电容测量、电感测量以及阻抗测量所需的功能，支持 100 Hz、120 Hz、1 kHz 和 10 kHz 等可选测试频率。这些频率设置使工程师能够比较元件在不同激励条件下的行为，并观察由容抗、感抗和寄生效应引起的变化。该解决方案既支持主要元件测量，也支持阻抗、等效串联电阻、损耗因数、品质因数和相位角等次级参数的测量。自动识别功能可根据连接的元件，选择相应的 L、C 或 R 测量功能（与次级参数相关），并选择串联或并联测量模式。为了获得可重复的结果，应在测试前对测量接口进行补偿，并且连接应保持短路、稳定且一致，以减少残余电阻、寄生电容和引线电感的影响。随后，工程师可以比较不同频率下的主测量值和次级测量值，以评估元件与其预期等效电路行为的吻合程度。该无源元件阻抗测量解决方案支持电阻器、电容器和电感器的受控特性分析、故障排查、进货检验和台架验证。
