如何测量PTP时序精度

+ 时间 同步分析器

测量PTP时钟时间误差

精密时间协议（PTP）的定时精度测量需要使用已知的时间参考、数据包定时接口，以及已按所需电信PTP配置文件进行配置的设备或网络路径。测试仪将根据待评估的时钟拓扑，充当时间发送器（TimeTransmitter）、时间接收器（TimeReceiver）或观察端点。工程师在采集时间戳和频率相关数据之前，需先选择消息速率、时钟类、网络连接以及参考输入。测试设置包括确定数据包路径、确保所有时钟角色配置一致，以及选择观测间隔。待链路和时钟状态达到预定义的起始条件后，即可开始测量。

分析重点关注时间误差及其在测量间隔内的变化规律。在所选分析配置支持的情况下，可将原始定时观测数据与推导出的时钟质量指标（如最大时间间隔误差或时间偏差）一并进行评估。工程师将记录的波形中的瞬态采集、锁定运行以及保持或受损时段区分开来。可引入数据包延迟波动、负载条件以及定时质量公告的变化，以表征安装测试功能后的响应情况。解释时采用适用的时钟类别和网络限值，而非假设的通用通过标准。存储的数据允许对不同流量特征和网络路径下的等效测试进行比较。

PTP 前传时序精度测试解决方案

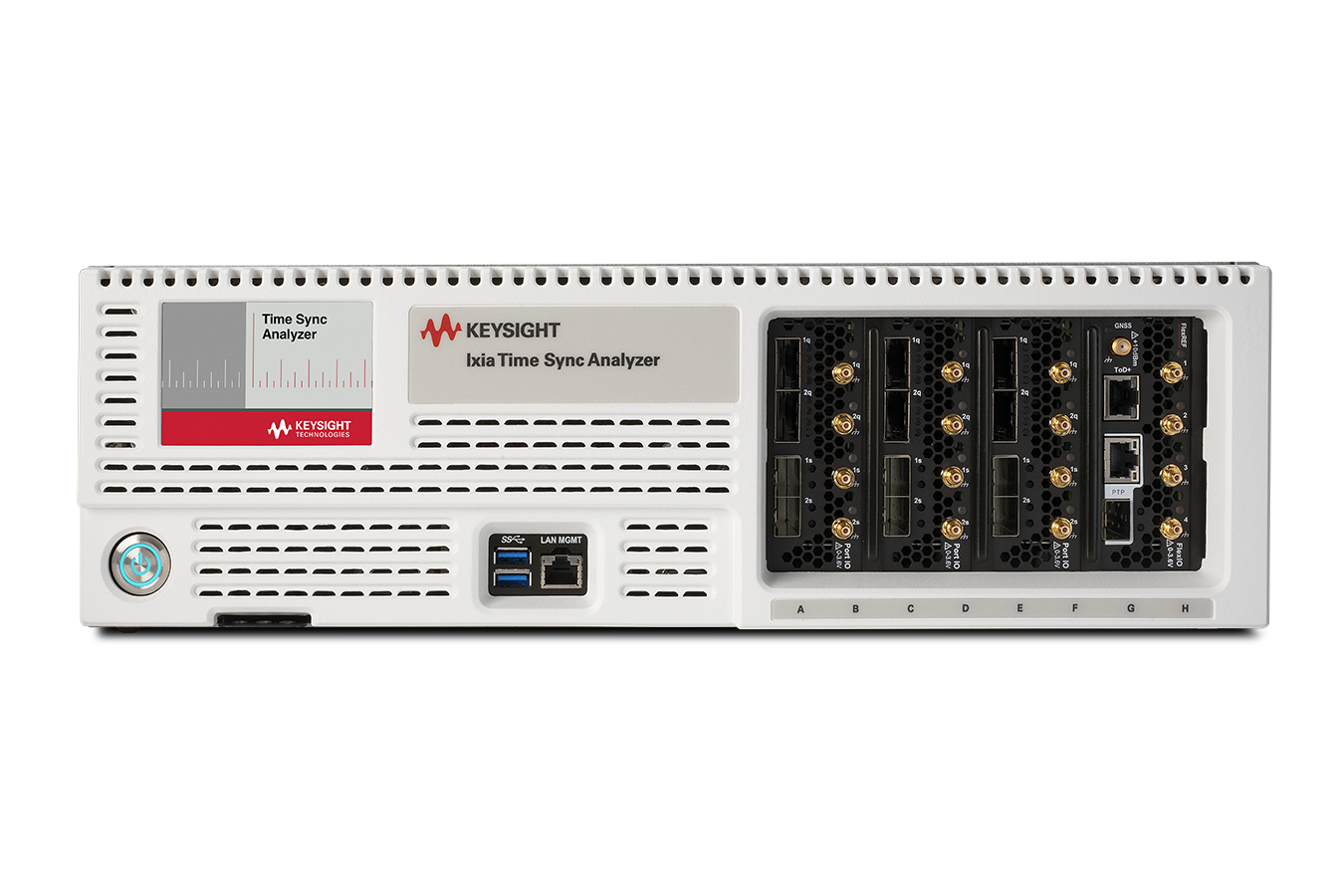

通过配置参考时钟、选择协议配置文件，并在受控网络条件下测量基于数据包的时间误差，来测量前传精确时间协议（PTP）的精度。当安装相应的硬件和软件选项后，是德科技时间同步分析仪支持 PTP TimeTransmitter 和 TimeReceiver 仿真、电信配置文件、时钟质量分析以及并发测量。其定时卡提供参考接口；以太网线路卡提供数据包测试端口和时间戳捕获功能。TimeSync 数据表还描述了干扰生成和后台数据流量，这些功能可与同步流结合使用，以评估真实的运行条件。工程师可以比较稳态运行与瞬态条件，分析实时或离线数据，并应用标准或自定义掩码。仅凭基础设备不应被视为完整的 PTP 生成与测量配置；在发布物料清单之前，请先验证线路卡的速度启用状态和软件选项。
