如何准确测量PWM逆变器的输出

便携式万用表
+ 便携式 万用表

正确测量 PWM 输出

变频器通过生成PWM输出波形来控制三相交流感应电动机的转速和转矩。与正弦波交流电源不同,PWM信号包含高频开关分量,这些分量在使用标准测量技术时可能会影响电压和频率的测量结果。负责维护或调试工作的工程师必须在考虑PWM信号特性的同时,验证变频器输出值是否符合预期运行条件。

要进行准确的验证,需要在测量逆变器输出电压和频率的同时,尽量减少高频开关元件的影响。将测量值与驱动器显示的运行值进行比较,有助于确认逆变器运行正常,并识别可能被误认为是设备故障的测量偏差。

精确的PWM测量解决方案

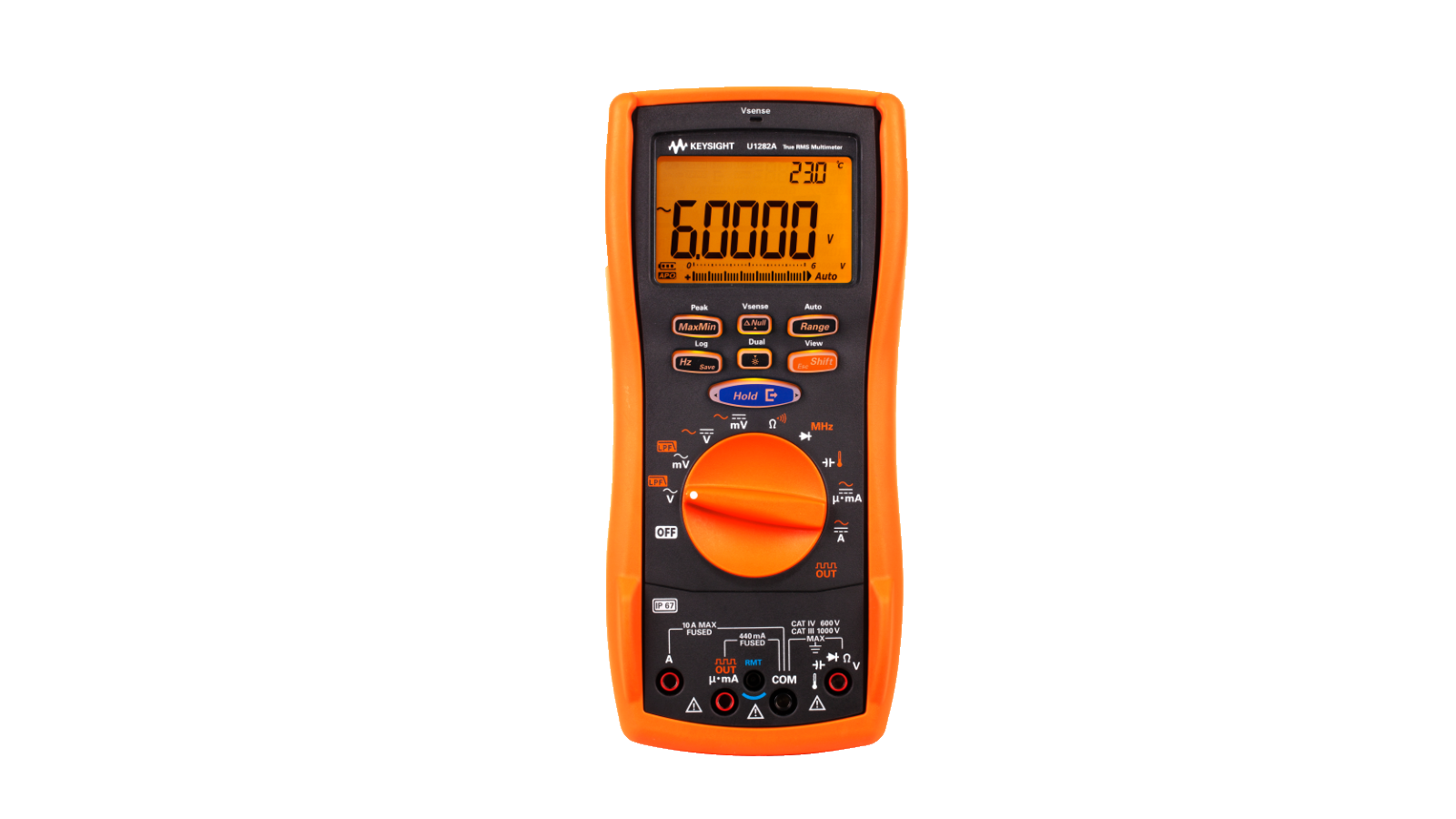

要准确测量脉宽调制(PWM)逆变器的输出,在计算有效值(True RMS)电压和输出频率之前,必须先滤除不需要的开关频率分量。传统的数字万用表 手持式万用表通常会同时测量基波波形和高频开关信号,导致测得的数值可能超过变频器显示的值。 是德科技手持式数字万用表 内置了一个可切换的1 kHz低通滤波器,专为脉宽调制电机驱动应用而设计。这些仪器 不仅能够对逆变器输出进行精确的电压和频率测量,同时还能满足工业电气测量所需的安全等级要求。这使得维护技术人员在调试、预防性维护和故障排除过程中,能够将测量值与变频器显示的数值进行比对,从而更加自信地进行操作。

参见“高精度PWM测量方案”的框图

精确的PWM测量解决方案

了解我们精准PWM测量解决方案的相关产品
