如何测量元器件中的残余相位噪声
+ 相位 噪声分析仪
+ 相位 噪声分析仪
分离添加了元件的相位噪声
放大器、混频器和频率转换器等射频元件会引入残余相位噪声，从而降低频谱纯度和系统性能。与源自振源的振荡器相位噪声不同，残余相位噪声是由被测设备（DUT）本身引入的固有噪声。这种附加噪声会降低信噪比、增加时序抖动，并限制其在无线通信、雷达和高频仪器等应用中的性能。 准确隔离由被测设备（DUT）引起的噪声，是理解元件行为及其对系统影响基础 。
工程师们采用能够抑制源信号影响的测量技术来表征残余相位噪声，包括载波抑制和基于相位检测器的方法。这些方法通过比较输入信号和输出信号，提取被测设备（DUT）的差分相位噪声。通过分析不同偏移频率下的噪声，工程师可以识别出主导机制，例如闪烁噪声、热噪声和非线性效应。这些洞察有助于优化元器件性能，并改善整个系统的噪声表现。
残余相位噪声测量方案

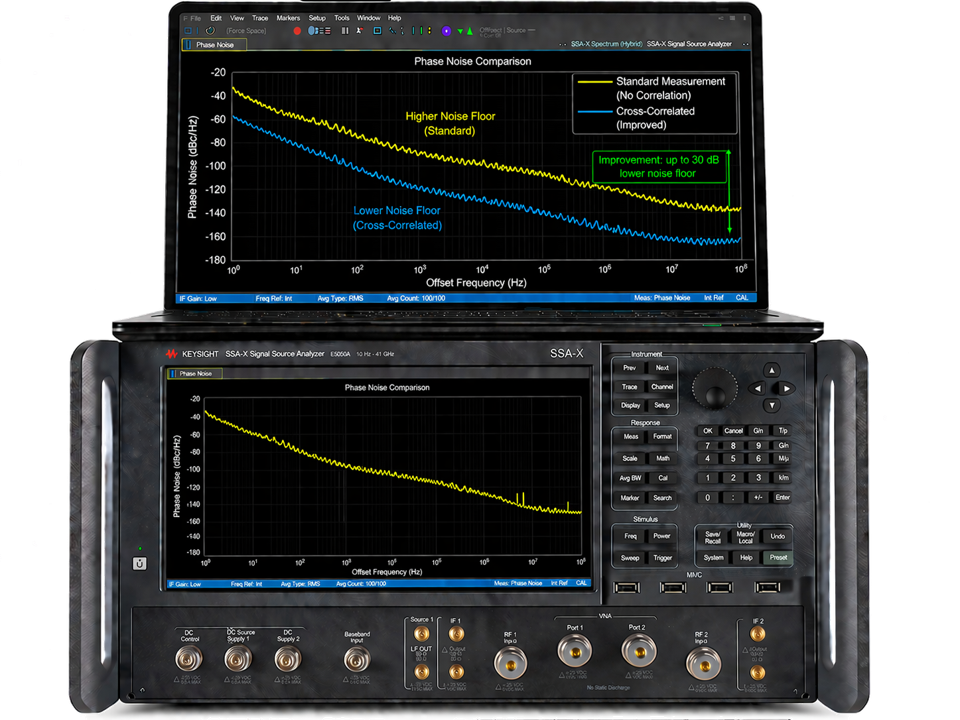

该解决方案通过隔离被测器件的固有噪声贡献，实现了对射频元件残余相位噪声的精确测量。高性能相位噪声分析仪提供了一种低噪声测量架构，具备双通道功能和宽偏移频率覆盖范围，能够抑制源信号并高灵敏度地检测器件引起的相位噪声。其互相关测量引擎可降低仪器的不相关噪声，从而能够精确表征极低的残余噪声水平。 集成的分析软件通过自动化测量工作流、控制互相关深度，以及提供跨偏移频率的进阶 基于标记的分析，进一步增强了这些功能。 工程师可以精确量化残余相位噪声，评估放大器、混频器和频率转换器，并将噪声行为与设计参数及系统级性能相关联。通过将高性能测量硬件与软件驱动的自动化和分析相结合，该解决方案可实现准确、可重复的器件级相位噪声表征，从而支持优化射频设计，并在苛刻的应用中提升频谱性能。
参见残余相位噪声测量方案的框图
