如何测量太阳能电池在反向偏置下的行为

+ 模块化 直流电子负载

反向偏压下太阳能器件特性分析

光伏电池和组件的反向偏置特性分析需要进行受控的电压扫描、同步的电流测量，以及在受光和黑暗工作条件下保持稳定的功率输出。测试系统通常将可编程直流电子负载与升压电源相结合，以扩展工作范围，同时在接近短路电流的条件下保持测量分辨率。当测量过程中存在辐照度波动时，同时采集电压和电流数据可提高重复性。

测量过程记录了受光条件下的正向偏置I-V特性，并延伸至反向偏置工作状态，以确定漏电流、击穿行为和并联电阻特性。电子负载的工作模式包括恒压和短路运行，可实现正向与反向扫描区域之间的受控切换。其他仪器（如数字万用表和高分辨率数据采集器）可通过通用触发方法进行同步，从而提高多个测量参数的时序精度。

反向偏压太阳能测试解决方案

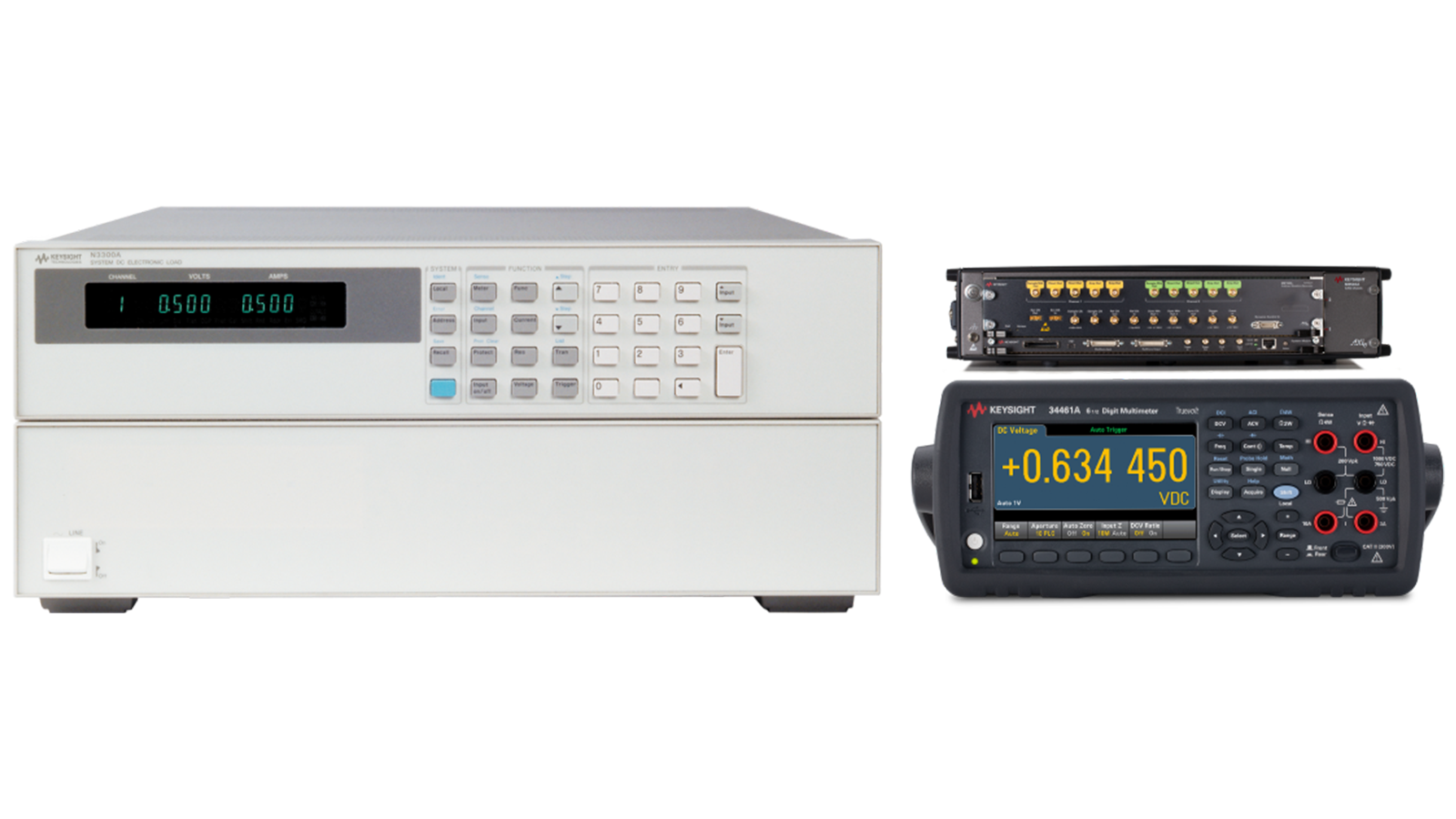

反向偏置太阳能特性分析需要在受光和暗态工作条件下均能实现可编程电压扫描、同步测量以及稳定的负载控制。该解决方案将模块化直流电子负载平台与模块化电子负载通道及可编程升压电源相结合，用于对大功率光伏器件进行受光和反向偏置I-V测量。该模块化架构支持通道并行扩展，以实现更高的功率处理能力及多通道测试配置。该模块化平台提供可编程恒压扫描、列表模式操作、同步数字化仪测量以及可配置的触发功能，用于捕获太阳能I-V曲线。集成的测量功能允许同时采集电流和电压数据，同时支持离散步进扫描和连续高速扫描。通过使用外接数字万用表和浮地高分辨率数字化仪，可实现同步电压、电流、温度和参考电池测量，从而进一步提高测量精度。
