如何测量开关晶体管的功率和能量损耗

索取报价
进阶 示波器
+ 进阶 示波器
进阶 示波器
+ 进阶 示波器

测量开关损耗发生的位置

要测量开关晶体管的功率损耗和能量损耗，需要在导通和关断期间同时测量电压和电流，因为器件的大部分开关损耗正是在这些时间段内产生的。测量方法是捕获开关波形，将电压与电流相乘以获得瞬时功率，然后对该结果在开关时间段内进行积分，从而确定每次开关事件的能量损耗。

该测试系统需要配备带有功率测量软件的示波器、连接在开关器件上的差分电压探头、接入电流路径的电流探头，并在计算瞬时功率和积分能量损耗之前，通过探头去偏斜功能对两个测量路径进行对齐。分别分析导通损耗和关断损耗，有助于查明开关晶体管在何处耗散功率，以及这些损耗如何影响转换器的整体效率。

开关损耗测量解决方案

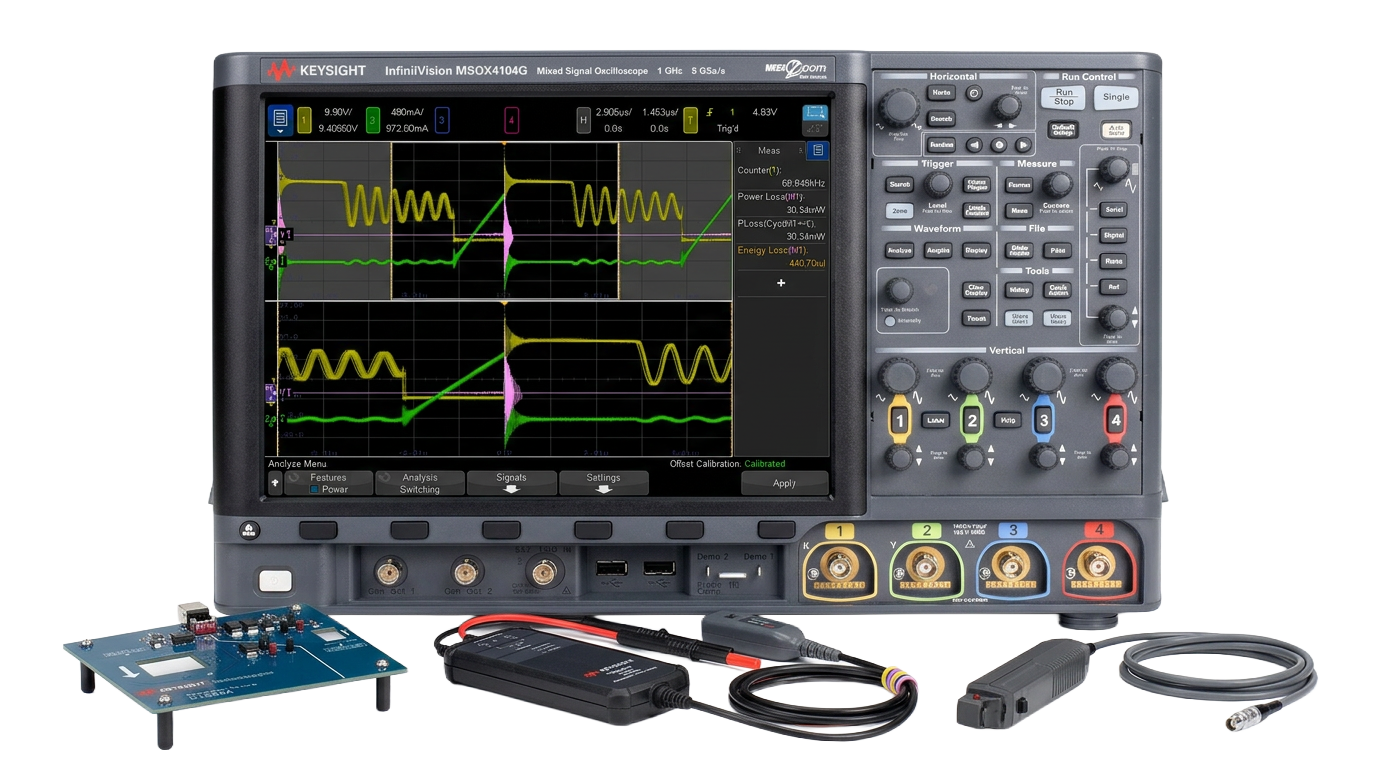

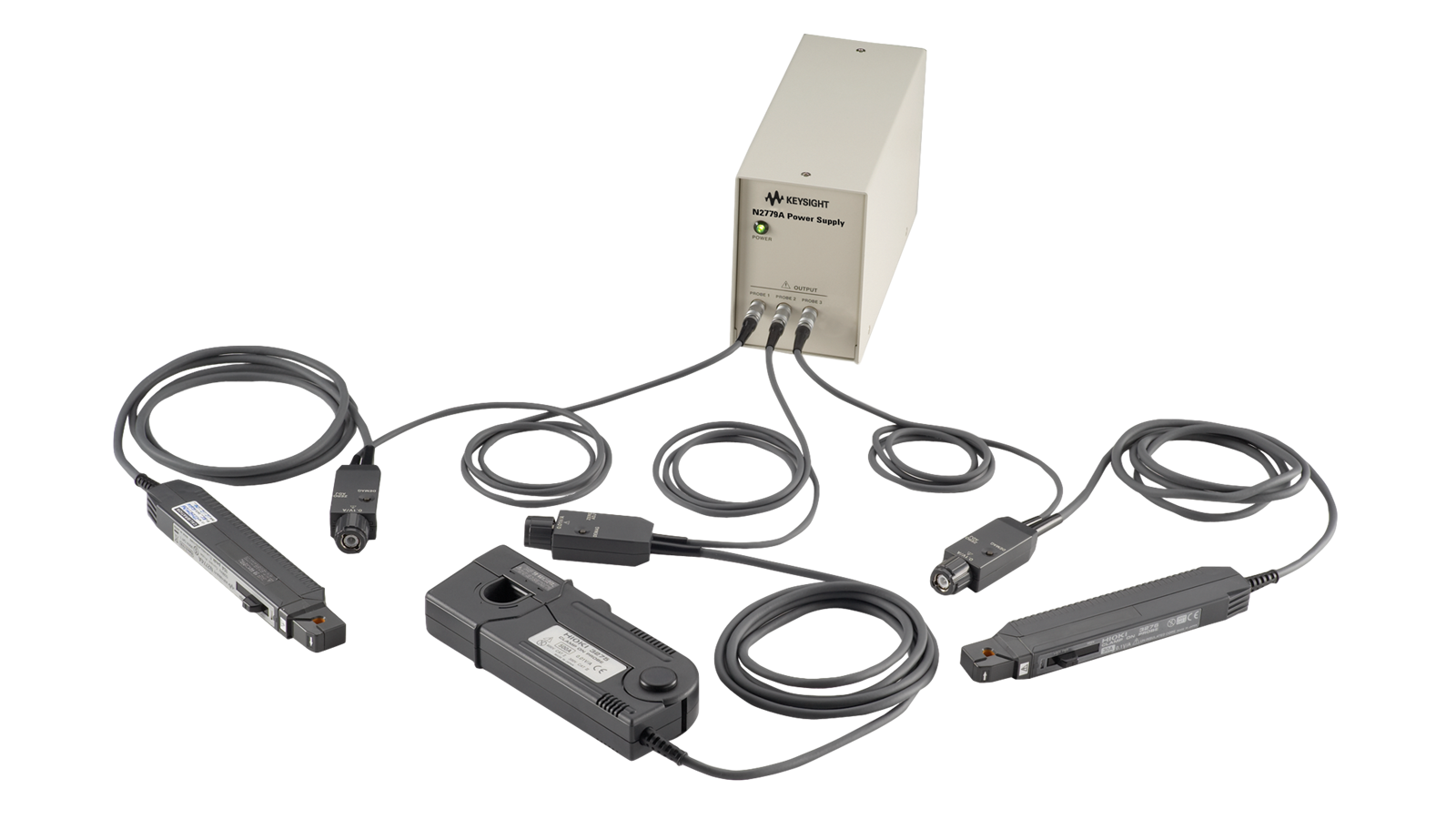

要进行准确的开关损耗分析，需要同时捕获过渡时段内的开关电压和电流，并对测得的波形进行功率计算。是德科技的进阶 示波器 电压和电流信号，而功率测量软件则可计算每个开关事件的瞬时功率和积分能量损耗。 在进行分析之前，使用高压差分探头测量开关器件的电压，使用电流探头测量开关电流，并借助去偏移夹具对两个测量路径进行对齐。该设置有助于工程师分别量化导通和关断时的功率及能量损耗，从而确定开关晶体管的损耗如何影响整体效率。
索取报价

参见开关损耗测量方案的框图

开关损耗测量方案的框图

了解我们开关损耗测量解决方案中的产品
